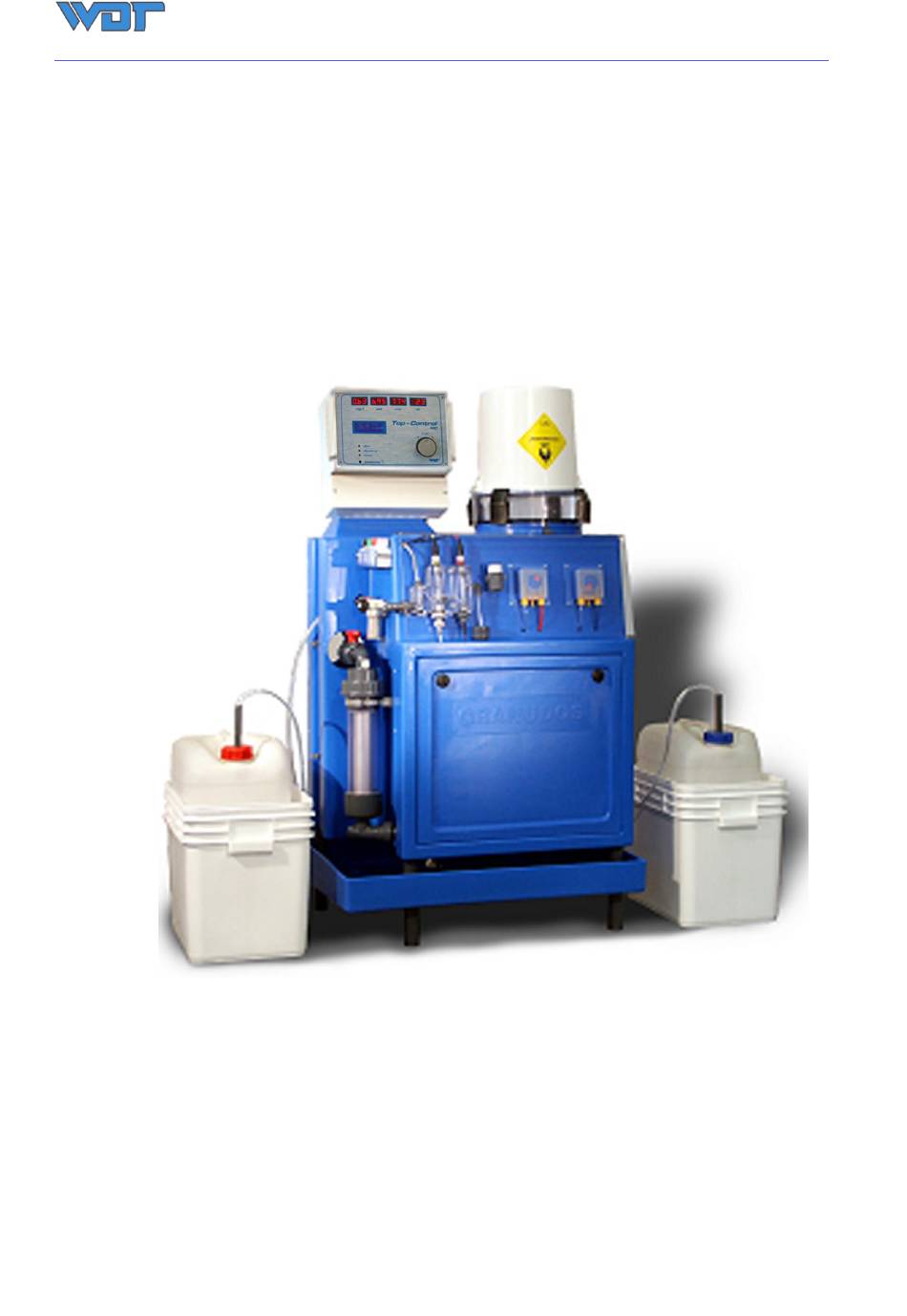

GRANUDOS-10 Top MC
Dosierstation für Calciumhypochlorit, pH-Senker
und Flockungsmittel komplett mit Mess – und
Teil 1:
- Funktionsbeschreibung des Dosiergerätes
GRANUDOS
- Montage, Inbetriebnahme
- Störungssuche, Wartung
(Teil 2:)
Beschreibung des Regelgerätes TopControl MC
Bedienungsanleitung GRANUDOS-10 TOP MC -02/06
Regeltechnik TopControl MC
für öffentliche Schwimmbecken
1/24
