CPR Touch XL-2S, Dosiereinheit
4.3
Das Dosiersystem ist bei der Auslieferung, auf der Montageplatte vormontiert. Das Gerät
auspacken und mit 4 Schrauben an die Wand im Technikraum montieren. Die Montagehöhe
ist so zu wählen, dass sich das Display auf Augenhöhe befindet. Die vier Bohrungen an der
Montageplatte abmessen und an der Wand markieren. Dem Mauerwerk entsprechende
Dübel und Schrauben verwenden.
Die Dosierkanister und die entsprechenden Auffangbehälter unter dem Gerät aufstellen.
Achten Sie auf die Anordnung der Gebinde,
links  pH-Wertregulierungs-Chemikalie (Rot)
rechts  Desinfektions-Chemikalie (Gelb).
Achten Sie auf genügend Freiraum für die Bedienung und die
Wartung des Gerätes!
4.4
Einbindung in die Wasserzirkulation:

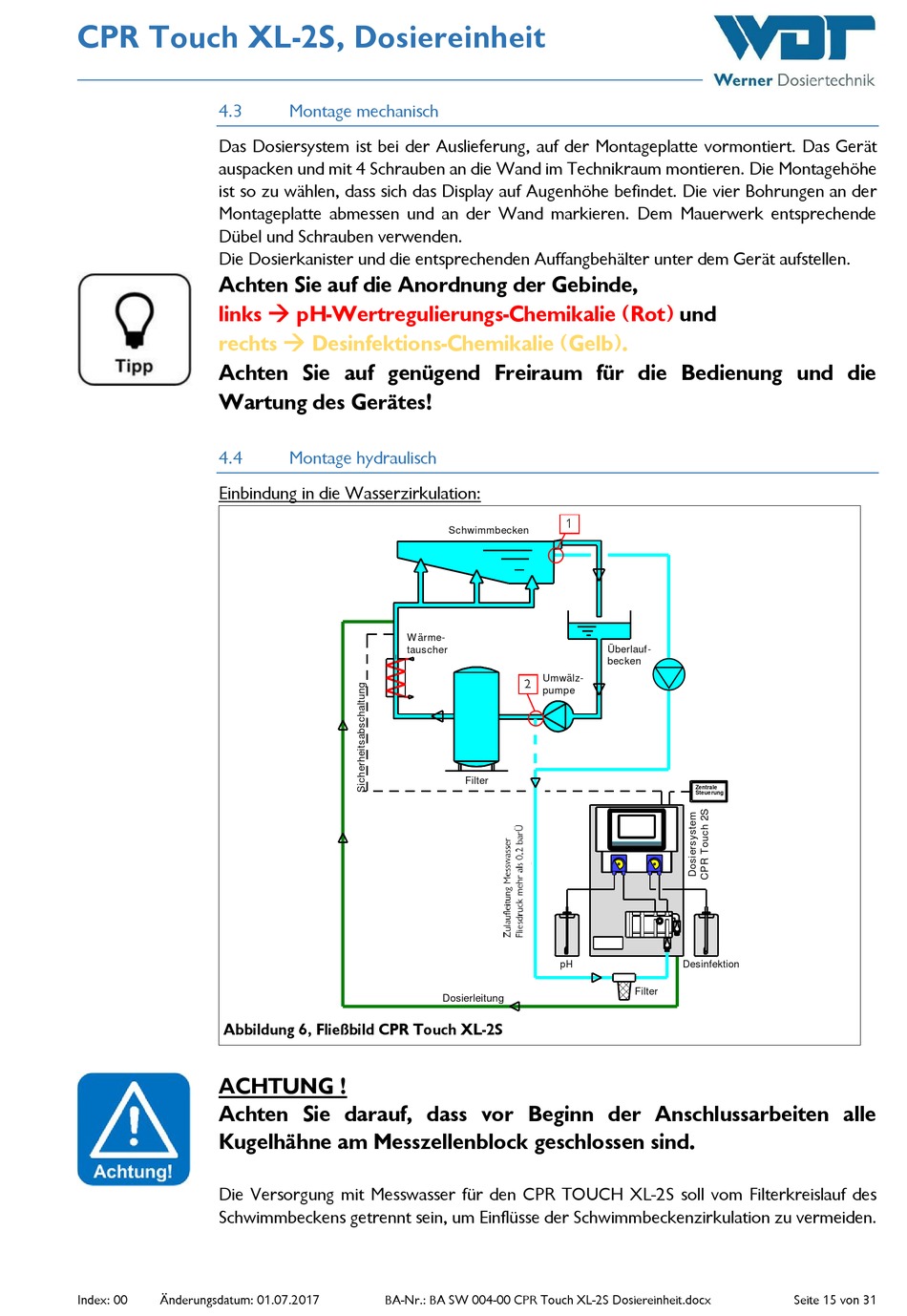

Abbildung 6, Fließbild CPR Touch XL-2S
ACHTUNG !
Achten Sie darauf, dass vor Beginn der Anschlussarbeiten alle
Kugelhähne am Messzellenblock geschlossen sind.
Die Versorgung mit Messwasser für den CPR TOUCH XL-2S soll vom Filterkreislauf des
Schwimmbeckens getrennt sein, um Einflüsse der Schwimmbeckenzirkulation zu vermeiden.
