Saunaaufgussautomatik, Typ Sauna Plus 8 Basic

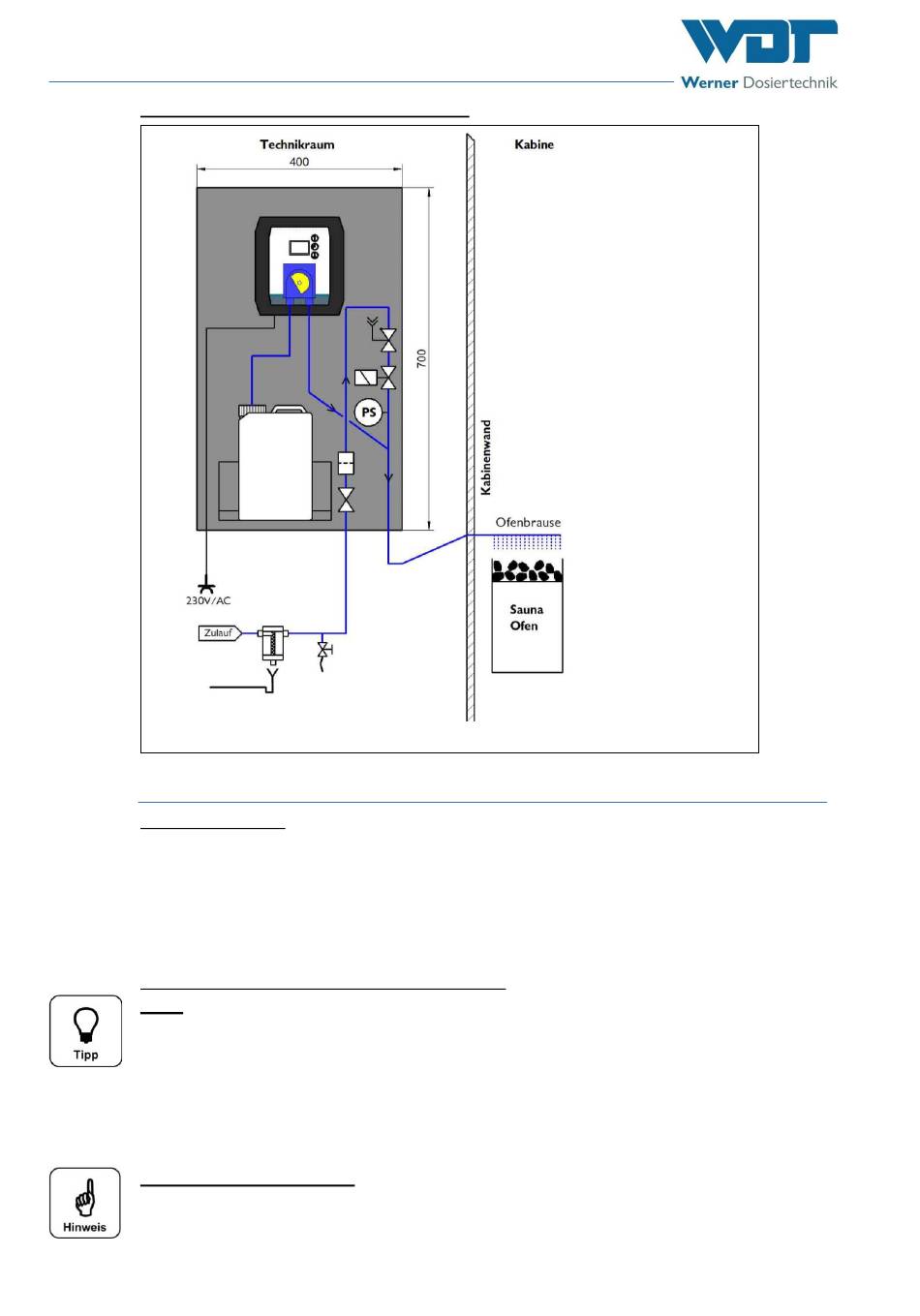

Montageschema, Aufgussleitung nicht leerlaufend
Abbildung 11, Montageschema 2
4.3
Montage mechanisch
Dosiergerät montieren
Das Dosiergerät SAUNA PLUS 8 Basic wird, bis auf den Rollenträger, betriebsbereit geliefert. Es ist an leicht
zugänglicher Stelle zu montieren.
Die Aufgussleitung zur Ofenbrause muss mit einem Gefälle von mindestens 1cm pro 1m Leitungslänge
verlegt werden! Die Ofenbrause wiederum, ist ca. 10-15cm über dem Saunaofen zu montieren.
Befestigen Sie die Montageplatte mit 4 Schrauben sicher an der Wand und achten Sie auf gute Zugänglichkeit.
Wanddurchführung für Ofenbrause (Optional) montieren
Tipp!
Zur Montage und sicheren Befestigung der Ofenbrause gibt es eine Wanddurchführung
mit zwei Gewinden 3/8" AG aus Edelstahl (siehe Kapitel 3.2.5).
Circa 10-15cm über dem Ofen ein ca. 18mm großes Loch in die Saunawand bohren, dann die Wandhalterung
mit der Rosette von innen einschieben. Die Rosette wird mit den mitgelieferten V4A Schrauben an der Sau-
nawand befestigt.
HINWEIS! Unterbanköfen
Wird die Saunaaufgussautomatik an einen Unterbankofen angeschlossen, so ist auf
eine fachmännische Verbindung zu dem ofenseitig vorbereiteten Anschlussrohr zu ach-
ten! Eventuelle Angaben des Ofenherstellers sind zu beachten.
Index: 02
Änderungsdatum: 25.03.2022
BA-Nr.: BA DW 010-02 Sauna Plus 8 Basic DE.docx
Seite 14 von 36
