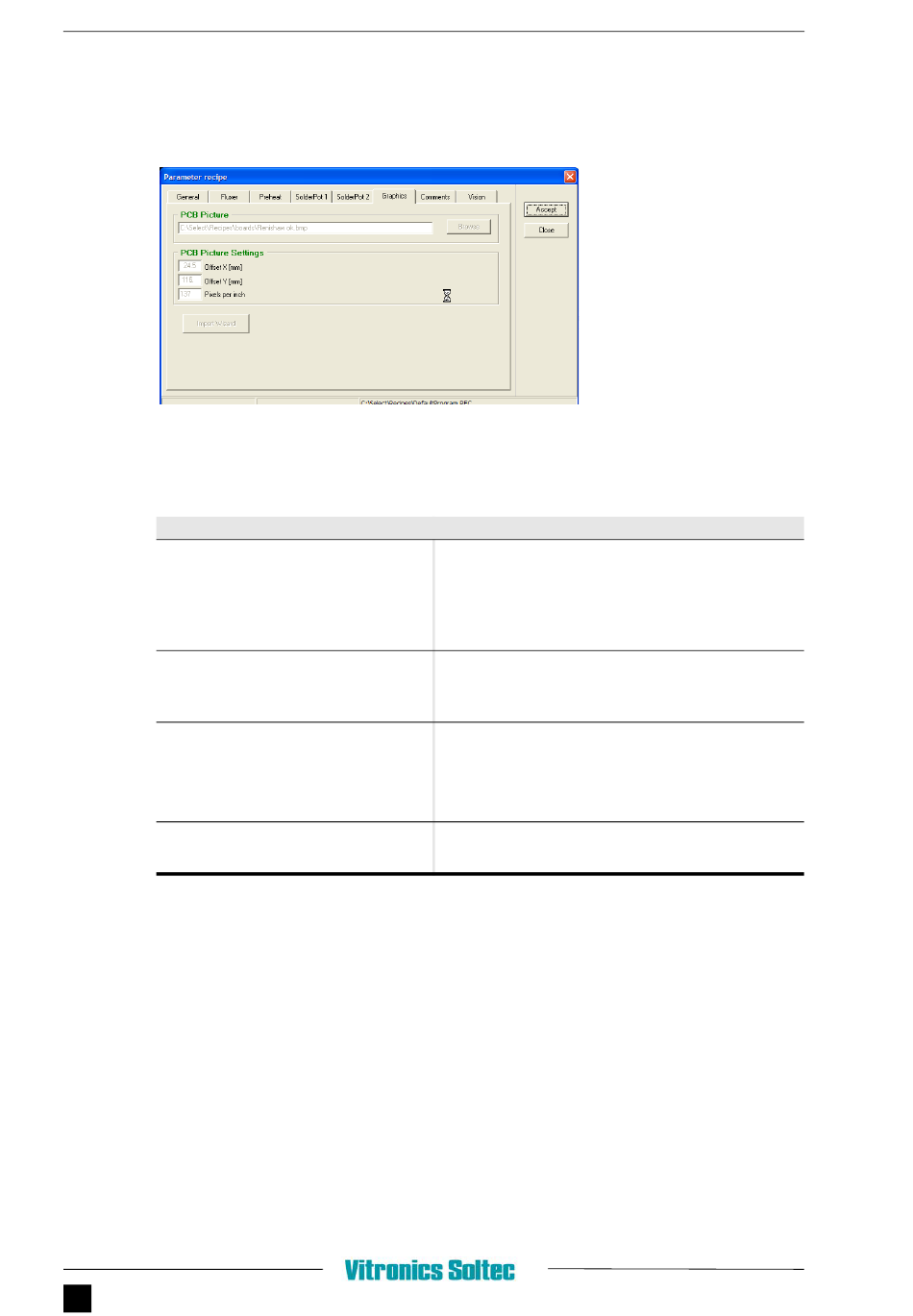

Vitronics Soltec mySelective 6748 Bedienerhandbuch Seite 58

3.10.5.5
A
BBILDING
Die folgenden Parameter werden angezeigt und können geändert werden:
PCB Picture (Leiterplattenbild)
PCB Picture settings
(Einstellungen
Leiterplattenbild)
Import Wizard
(Importassistent)
34
C 3
HAPTER
PC-P
ROGRAMM
G
RAFIK
3.45 G
RAFIK
Ein Bitmap kann zur Bearbeitung und zum Teachen
offline verwendet werden.
Das Bild muss ein 24-Bit Bitmap sein. Das Bild
kann z.B. mit einem Scanner für ein CAD-
Programm generiert werden.
Offset (X und Y).
(Differenz zwischen Bildmitte und Mitte der
Leiterplatte im Greifer in Richtung X und Y).
Pixel je Zoll.
(Anzahl der Pixel je Zoll der Bitmapgrafik).
!
HINWEIS: Diese Einstellungen müssen mit den
Einstellungen des Originalbildes übereinstimmen.
Für Teachen im Offline-Modus. Siehe
Seite 142
Weitere Informationen über
diesen Dialog finden Sie unter
3.20.3.2 auf Seite 129
3.21 auf
