Z -
EILEN
7
Draufsicht
-100
0
+100
8
Draufsicht
-100
0
+100
104
C 3
HAPTER
PC-P
ROGRAMM
G B
RAFIK
WAS
WARUM
Punkt auf Leiterp
WIE
HINWEIS
WAS
WARUM
Punkt auf Leiterp
WIE
HINWEIS
A
ESCHREIBUNG DER KTION
Individuelle Prozesspunkte in Bezug auf
Leiterplattenreferenz einstellen (Zeile 4).
Es müssen Prozesspunkte auf der Leiterplatte definiert
werden (Einpunkt-Fluxen).
Wählen Sie auf dem Rezeptblatt:
1. Spalte Action - "Normal".
2. Spalte Label - ""Con2-1 dip"" (= Prozesspunkt auf
der Leiterplatte). Dieser Name (Con2-1 dip) wurde
bewusst gewählt, umr einen Bezug zum Namen der
Komponente herzustellen.
3. Spalte C-System - "Point at PCB".
4. Die Einstellungen für Geschwindigkeit und
Beschleunigung sind die Einstellungen für den Fluxer,
um diesen Punkt anzufahren.
5. Spalte Output.

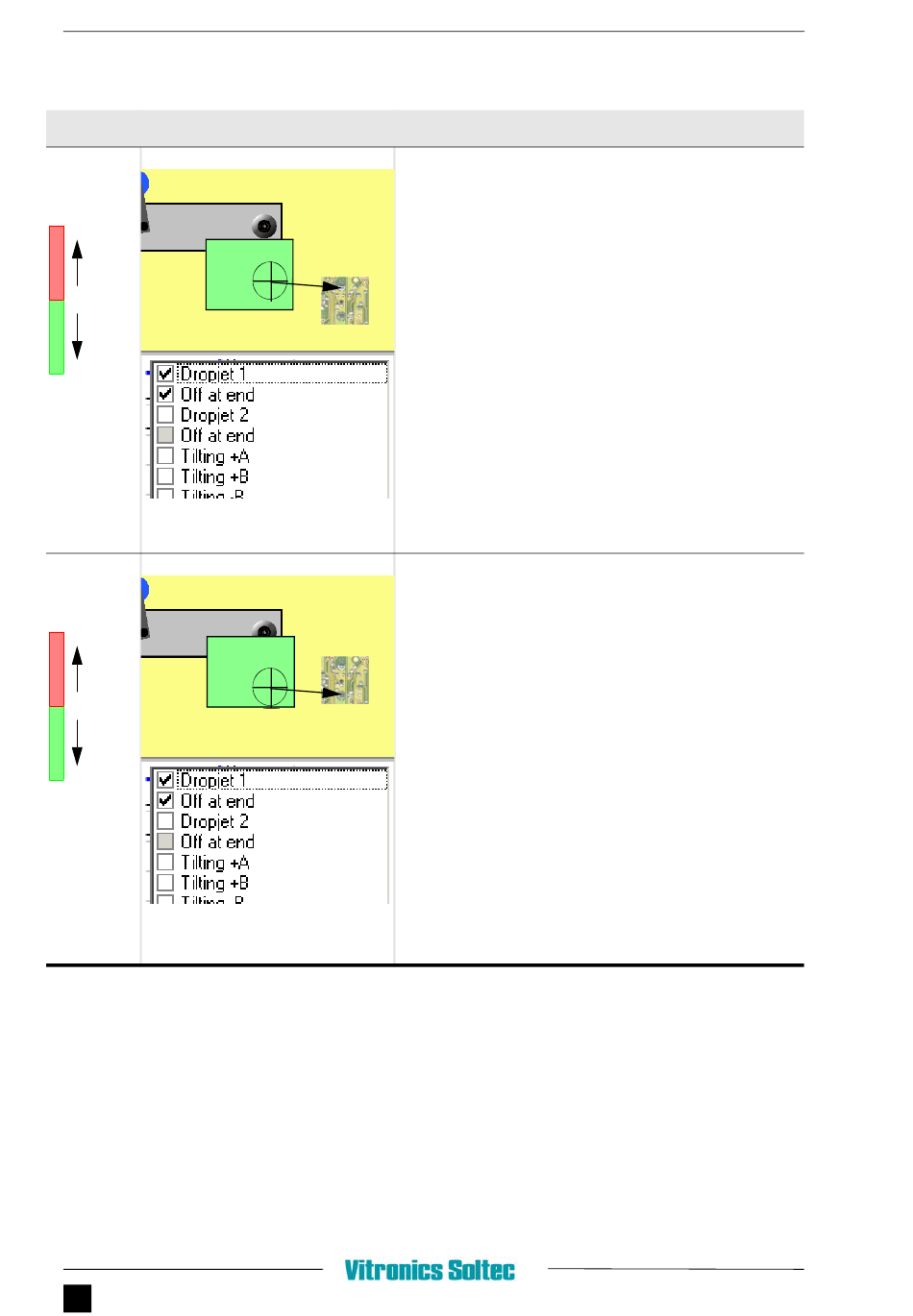

Durch Doppelklicken auf das Feld der Output-Spalte
erscheint der Bildschirm links. Wählen Sie auf diesem
Bildschirm Dropjet 1 und Off at end (Ausschalten am
Ende).
6. Spalte Wait. Legt die aktive Zeit des Fluxers fest.
In diesem Fall sind es 50 Millisekunden (ms).
Dieser Punkt muss oberhalb der Kamera definiert werden.
Individuelle Prozesspunkte in Bezug auf
Leiterplattenreferenz einstellen (Zeile 4).
Es müssen Prozesspunkte auf der Leiterplatte definiert
werden (Einpunkt-Fluxen)
Wählen Sie auf dem Rezeptblatt:
1. Spalte Action - "Normal".
2. Spalte Label - ""Con2-2 dip"" (= Prozesspunkt auf
der Leiterplatte). Dieser Name (Con2-2 dip) wurde
bewusst gewählt, umeinen Bezug zum Namen der
Komponente herzustellen.
3. Spalte C-System - "Point at PCB".
4. Die Einstellungen für Geschwindigkeit und
Beschleunigung sind die Einstellungen für den Fluxer,
um diesen Punkt anzufahren.
5. Spalte Output.
Durch Doppelklicken auf das Feld der Output-Spalte
erscheint der Bildschirm links. Wählen Sie auf diesem
Bildschirm Dropjet 1 und Off at end (Ausschalten am
Ende).
6. Spalte Wait. Legt die aktive Zeit des Fluxers fest. In
diesem Fall sind es 50 Millisekunden (ms).
Dieser Punkt muss oberhalb der Kamera definiert werden.
.
