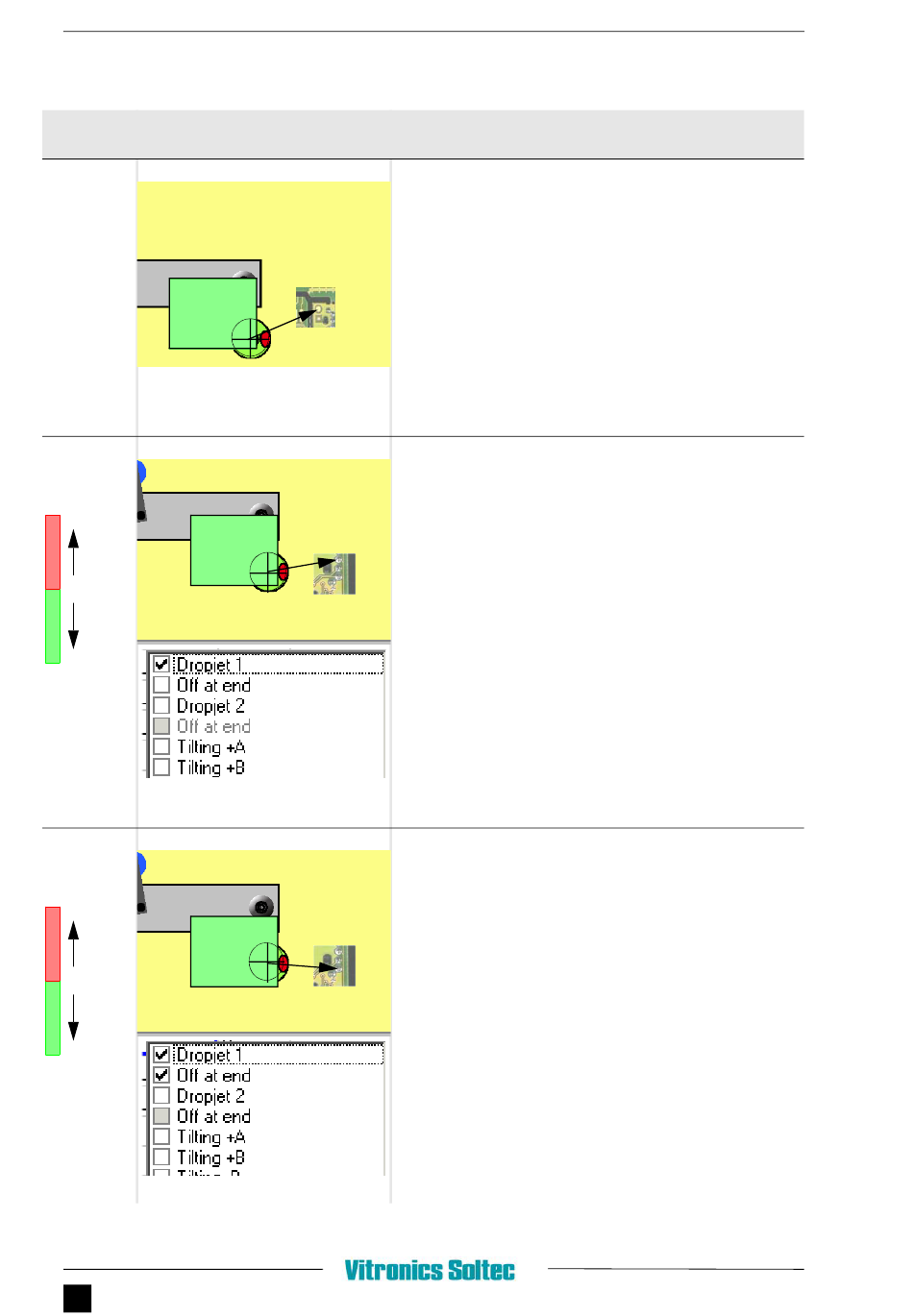

Vitronics Soltec mySelective 6748 Bedienerhandbuch Seite 138

Z -
EILEN
N
R
21
Draufsicht
22
Draufsicht
-100
0
+100
23
Draufsicht
-100
0
+100
114
C 3
HAPTER
PC-P
ROGRAMM
G B
RAFIK
WAS
WARUM
Leiterplattenreferenz
WIE
Punkt
KAMERA
HINWEIS
WAS
WARUM
WIE
Punkt auf Leiterp
HINWEIS
WAS
WARUM
WIE
Punkt auf Leiterp
HINWEIS
A
ESCHREIBUNG DER KTION
Leiterplattenreferenzpunkt bezogen auf den Maschinenpunkt
des SelectFlux1 einstellen.
Es muss ein Erkennungspunkt auf der Leiterplatte festgelegt
werden, um alle Prozesspunkte mit diesem Referenzpunkt zu
verknüpfen.
Wählen Sie auf dem Rezeptblatt:
1. Spalte Action - "Normal".
2. Spalte Label - "Module 1 " (= Erkennungspunkt auf der
Leiterplatte). Dieser Name (Module 1) wurde bewusst
gewählt, da eine Leiterplatte mehr als ein Leiterplattenmodul
(in ähnlicher Ausführung) enthalten kann.
3. Spalte C-System - "PCB reference". (Ist-Wert)
Dieser "Leiterplatten-Referenzpunkt", der als Referenzpunkt
bezogen auf die Punkte auf der Leiterplatte dient, muss
oberhalb der Kamera definiert werden
Individuelle Prozesspunkte in Bezug auf Leiterplattenreferenz
einstellen (Zeile 21).
Es müssen Prozesspunkte auf der Leiterplatte definiert
werden (Ausgangspunkt des Flux-Bereiches).
Wählen Sie auf dem Rezeptblatt:
1. Spalte Action - "Normal".
2. Spalte Label - ""Con1 start" (= Prozesspunkt auf der
Leiterplatte). Dieser Name (Con1 start) wurde bewusst
gewählt, um einen Bezug zum Namen der Komponente
herzustellen.
3. Spalte C-System - "Point at PCB".
4. Die Einstellungen für Geschwindigkeit und
Beschleunigung sind die Einstellungen für den Fluxer, mit
denen er von seiner Home-Position zur ersten Fluxer-
Position gelangt.
5. Spalte Output.
Durch Doppelklicken auf das Feld der Output-Spalte
erscheint der Bildschirm links. Auf diesem Blidschirm
Dropjet1 auswählen.
6. Spalte Wait. Legt die Zeit vor der Aktion fest. In diesem
Fall sind es null Millisekunden (ms).
Dieser Punkt muss oberhalb der Kamera definiert werden.
Individuelle Prozesspunkte in Bezug auf Leiterplattenreferenz
einstellen (Zeile 22).
Es müssen Prozesspunkte auf der Leiterplatte definiert
werden (Endpunkt des Flux-Bereiches).
Wählen Sie auf dem Rezeptblatt:
1. Spalte Action - "Normal".
2. Spalte Label - ""Con1 stop"" (= Prozesspunkt auf der
Leiterplatte). Dieser Name (Con1 stop) wurde bewusst
gewählt, um einen Bezug zum Namen der Komponente
herzustellen.
3. Spalte C-System - "Point at PCB".
4. Die Einstellungen für Geschwindigkeit und
Beschleunigung sind abhängig von Menge und Verteilung
des Fluxes.
5. Spalte Output.
Durch Doppelklicken auf das Feld der Output-Spalte
erscheint der Bildschirm links. Wählen Sie auf diesem
Bildschirm Dropjet 1 und Off at end (Ausschalten am Ende).
6. Spalte Wait. Legt die Zeit vor der Aktion fest. In diesem
Fall sind es null Millisekunden (ms).
Dieser Punkt muss oberhalb der Kamera definiert werden.
