3.19 - P
ROGRAMMIEREN STARTEN
G B
RAFIK
WAS
WARUM
WIE
VORNE
WAS
WARUM
Greiferkopf
WIE
WAS
WARUM
WIE
VORNE
Greiferkopf
(S )
TART PROGRAMMING
A
ESCHREIBUNG DER KTION

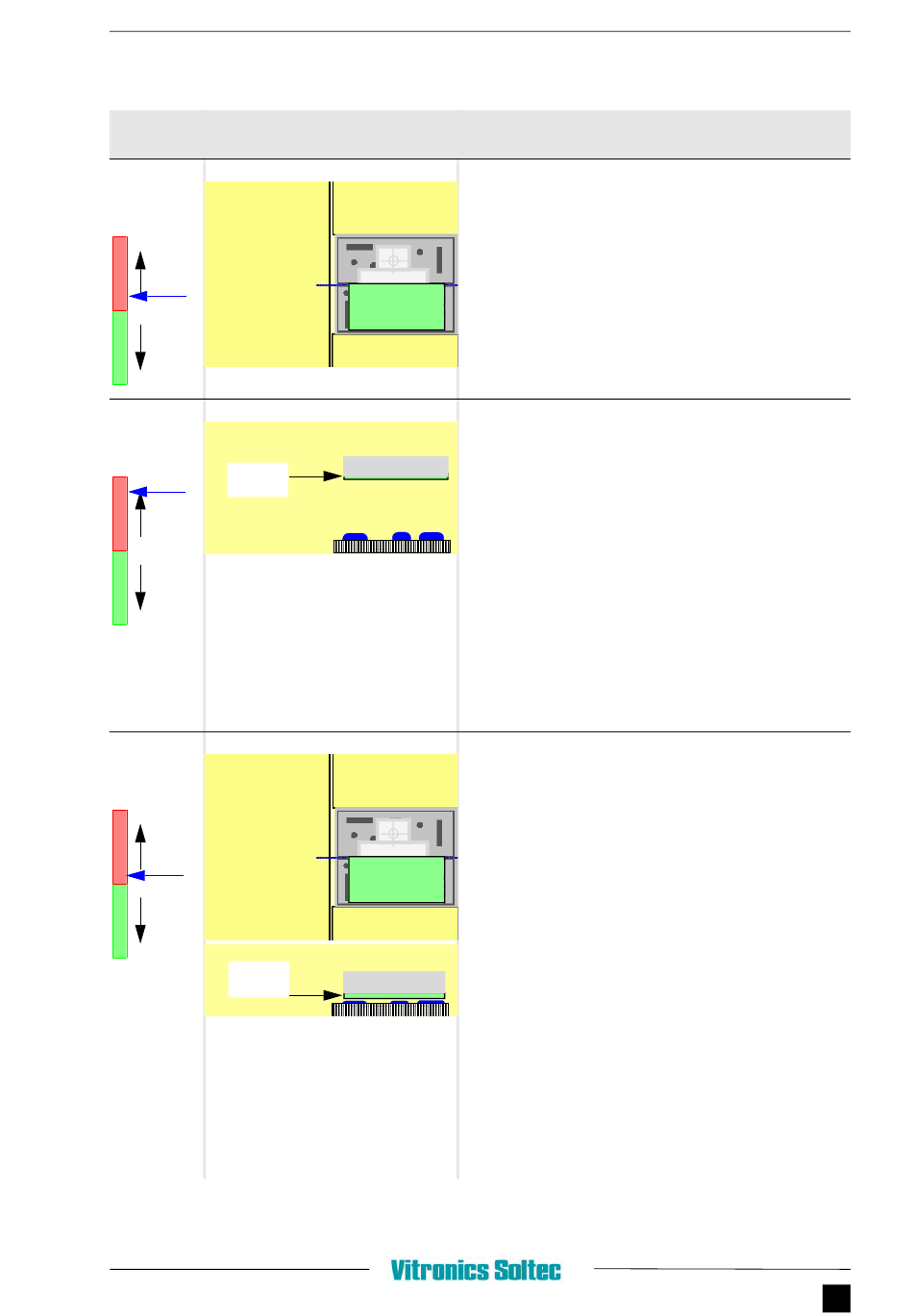

Messen der Wellenhöhe.
Wellenhöhe prüfen und ggf. korrigieren.
Wählen Sie auf dem Rezeptblatt:
1. Spalte Action - "Wave Height".
2. Spalte Label - "Wave level". Dieser Name (Wave
level) wurde bewusst gewählt, da er die Aktion
beschreibt.
3. Spalte C-System - "Global".
(Nur im Sinne der Durchgängigkeit, keine Funktion).
4. Spalte Tag. Definiert die Pumpendrehzahl.
In diesem Fall ist die Drehzahl hoch.
Spülen der Düsen der MultiWave-Platte.
Von den Lötwellen werden Flussmittelreste und Oxide
entfernt.
Wählen Sie auf dem Rezeptblatt:
1. Spalte Action - "Normal".
2. Spalte Label - "Before soldering". Dieser Name
(Before soldering) wurde bewusst gewählt, da er die
Aktion beschreibt.
3. Spalte C-System - "Point at PCB".
(Nur im Sinne der Durchgängigkeit, keine Funktion).
4. Die Einstellungen für Geschwindigkeit und
Beschleunigung sind die Einstellungen für den
Roboter, mit denen er von seiner vorherigen Position
zu dieser Position gelangt.
5. Spalte Wait. Legt die Spülzeit an dieser Position bis
zur Durchführung des nächsten Schrittes fest.
In diesem Fall sind es 0 Millisekunden (ms).
Greifer auf definierte Höhe "Before dip" über Lötmittel
einstellen.
Vor der eigentlichen Lötaktion wird die entsprechende
Position bei reduzierter Geschwindigkeit angefahren.
Der Lötprozess muss an einem bestimmten Punkt über
der Düse beginnen, von dem aus bei niedriger
Geschwindigkeit fortgefahren wird.
Diese Einstellungen in den Feldern "Before dip" und
"After dip" können geändert werden, um den Prozess
zu optimieren.
Wählen Sie auf dem Rezeptblatt:
1. Spalte Action - "Normal".
2. Spalte Label - "Before dip". Dieser Name (Before
dip) wurde bewusst gewählt, da er die Aktion
beschreibt.
3. Spalte C-System - "Point at PCB".
(Nur im Sinne der Durchgängigkeit, keine Funktion).
4. Die Einstellungen für Geschwindigkeit und
Beschleunigung sind die Einstellungen für den
Roboter, mit denen er von seiner vorherigen Position
zu dieser Position gelangt.
5. Spalte Wait. Legt die Zeit fest, während der der
Rotor bis zur Durchführung des nächsten Schrittes in
dieser Position bleibt.
In diesem Fall sind es 0 Millisekunden (ms).
