Vitronics Soltec mySelective 6748 Bedienerhandbuch Seite 126

Z -
EILEN
1
Draufsicht
Station 1
0
Leiterplatte
-100
-200
2
3
Draufsicht
-100
0
+100
102
C 3
HAPTER
PC-P
ROGRAMM
G B
RAFIK
WAS
Kamera
WARUM
Maschinenpunkt
MultiFlux
WIE
HINWEIS
WAS
WARUM
WIE
WAS
WARUM
Leiterplattenrefer
MultiFlux
WIE
HINWEIS
A
ESCHREIBUNG DER KTION

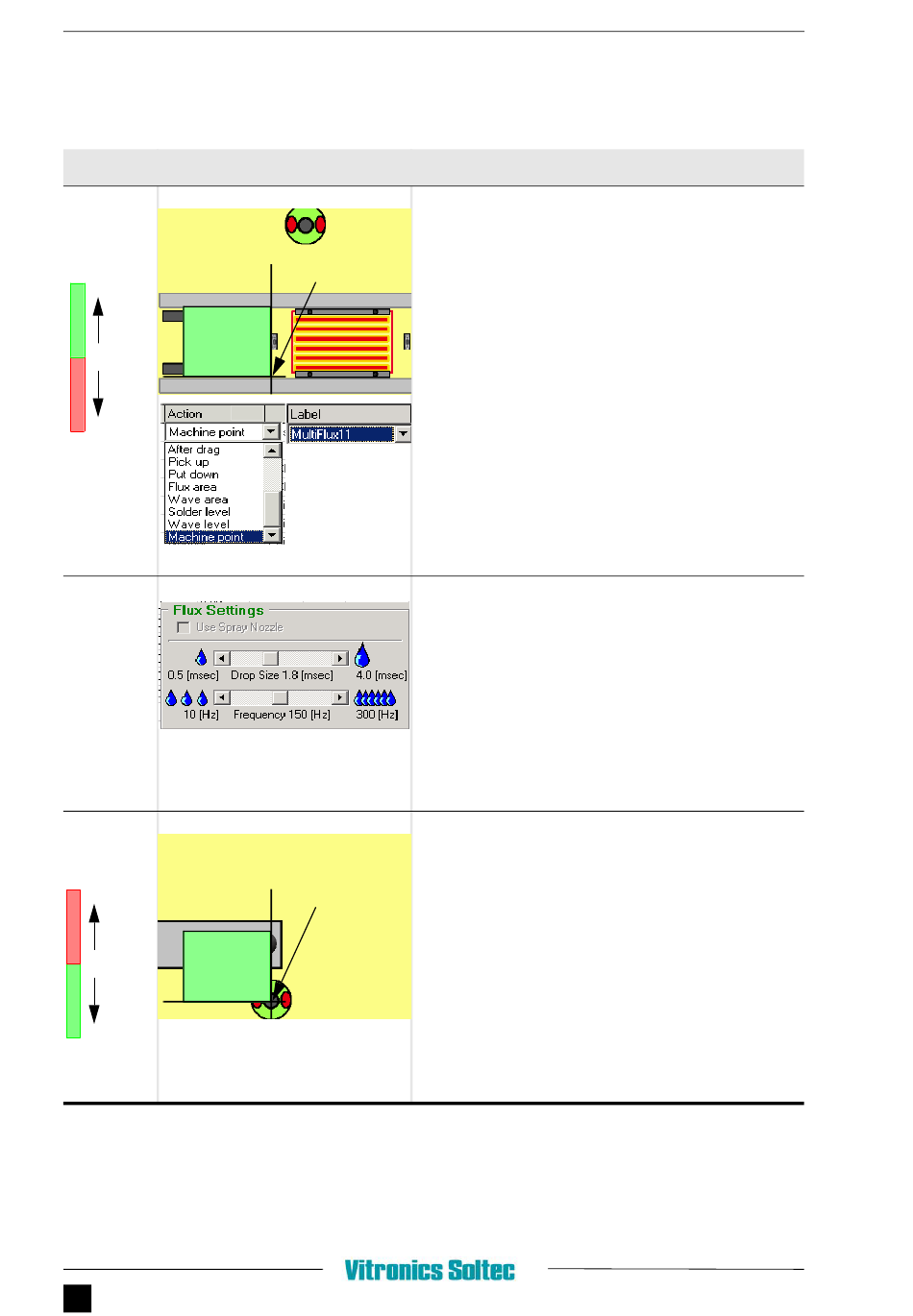

Ein Rezept online starten.
Sie benötigen ein Rezept für einen Programmablauf. In
diesem Fall beginnen wir mit dem Maschinenpunkt für
den MultiFlux.
Falls das Markierungsfeld für Maschinenpunkt aktiviert
ist, muss es deaktiviert werden.
Wählen Sie auf dem Rezeptblatt:
1. Spalte Action - Machine point
Auf Feld Action klicken (nicht auf den Punkt) und den
entsprechenden Namen auswählen. Siehe erste
Abbildung unten links.
2. Spalte Label - "MultiFlux11".
Auf Feld Label klicken (nicht auf den Punkt) und den
entsprechenden Namen auswählen. Siehe zweite
Abbildung unten links.
3. Spalte C-System - "Pos-tool".
4. Ist die Zeile fertiggestellt, speichern Sie diese
EInstellungen mit der Taste "Take".
Diese letztgenannte Aktion (4) sollte für jede folgende
Zeile durchgeführt werden, die fertiggstellt oder
bearbeitet wurde.
Fluxer-Einstellungen definieren.
Die Einstellungen für die Anwendung müssen vor dem
Fluxen festgelegt werden.
Wählen Sie auf dem Rezeptblatt:
1. Spalte Action - "Flux Area".
2. Spalte Label - "MultiFlux1". Dieser Name
(MultiFlux1) wird bewusst gewählt, da er die Position
beschreibt, in der die Aktion stattfindet.
3. Spalte Tag - "Flux Settings".
Durch Doppelklicken auf das Markierungsfeld erscheint
der Bildschirm links. Im Feld "Tag" müssen die Fluxer-
Einstellungen definiert werden.
Vordere Eckkante der Leiterplatte bezogen auf den
Maschinenpunkt des MultiFlux-Roboters einstellen.
Es muss die Nullpunktposition für den MultiFlux
bezogen auf die Leiterplattenkante festgelegt werden.
Springen zur Kamera-Position und
Leiterplattenkante schrittweise zum Fadenkreuz
bewegen.
Wählen Sie auf dem Rezeptblatt:
1. Spalte Action - "Normal".
2. Spalte Label - "Gripper reference" (=
Leiterplatten-Kantenreferenz). Es sind auch andere
Bezeichnungen zulässig.
3. Spalte C-System - "PCB reference". (Kante)
Dieser Punkt muss oberhalb der Kamera definiert
werden.
