Vitronics Soltec mySelective 6748 Bedienerhandbuch Seite 132

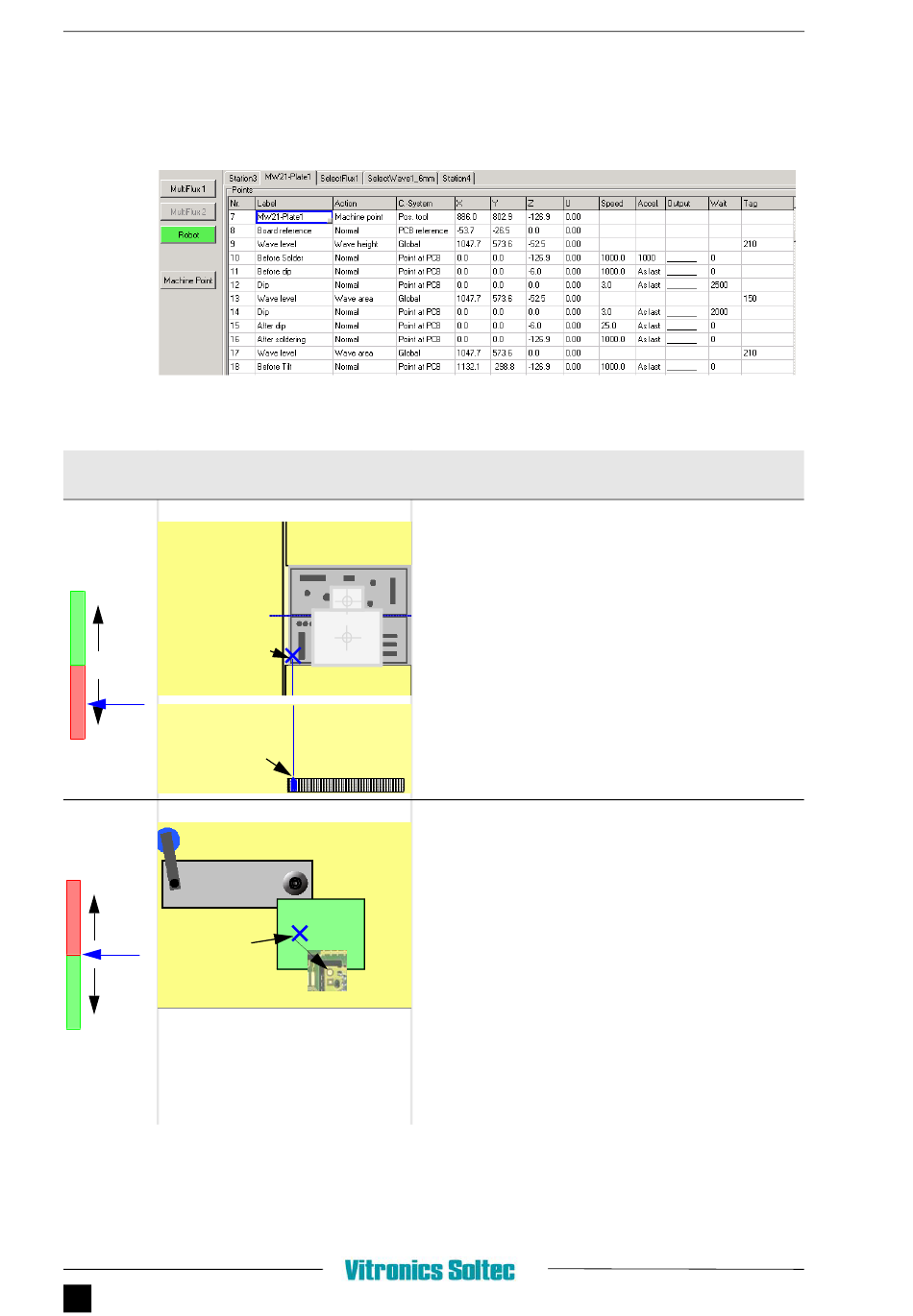

3.19.5 S
CHRITTE
A
BBILDING
Z -
EILEN
N
R
7
Draufsicht
0
Maschinenpunkt
-100 MultiWavePlate1
(MW21_Plate1)
Seitenansicht
-200
Maschinenpunkt
MultiWavePlate1
(MW21_Plate1)
MultiWave-Platte
8
Draufsicht
-100
0
Leiterplattenreferenz
MultiWave MW21_Plate1
über Kamera
+100
108
C 3
HAPTER
PC-P
ROGRAMM
- R - MW21-P
OBOTER
3.140 S - MW21-P
CHRITTE
G
RAFIK
VORNE
1
LATTE
1
LATE
B A
ESCHREIBUNG DER KTION
WAS Der Greifer soll in eine Funktions-Startposition für
MultiWave-Löten gebracht werden.
WARUM Der Greifer muss in die korrekte X-Y-Position über der
MultiWave-Platte gebracht werden.
WIE Korrekten Maschinenpunkt auswählen - in diesem Fall
MW21_Plate
Wählen Sie auf dem Rezeptblatt:
1. Spalte Action -"Machine point".
2. Spalte Label - "MW21_Plate1".
3. Spalte C-System - "Pos. tool".
HINWEIS Möglicherweise muss an diesem Maschinenpunkt die U-
Richtung für den Greifer optimiert werden, um die
beste Position auf der MultiWave-Platte zu erhalten.
Siehe 3.17.3 auf Seite 88.
WAS Leiterplattenreferenzpunkt für MultiWave bezogen auf
MultiWave-Platte einstellen.
WARUM Dieser Punkt wird zur Positionierung der Leiterplatte
an der MultiWave benötigt.
WIE Wählen Sie auf dem Rezeptblatt:
1. Spalte Action - "Normal".
2. Spalte Label - "PCB reference " (=
Erkennungspunkt auf der Leiterplatte). Dieser
Referenzpunkt entspricht dem Maschinenpunkt auf der
MultiWave-Platte (MW21_Plate).
3. Spalte C-System - "PCB reference".
HINWEIS Die Zeile Nr. (Pos tool)
Koordinaten von Zeile Nr. 8 (PCB reference).
Dieser spezielle Referenzpunkt ist nicht unbedingt
derselbe Punkt wie die Leiterplatten-Referenzpunkte,
die für das Fluxen und SelectWave-Löten verwendet
werden.
bezieht sich auf die
