3.8.4 T
EMPERATURPROFIL
Diese Funktion dient zur Generierung einer Temperaturprofilmessung in einem Rezeptdurchgang.
1. Wählen Sie aus dem Status-Menü die Option Maschinen-Status und schalten Sie den
Status der Maschine auf AUS.
2. Wählen Sie im Menü Status die Option Temperaturprofil. (Jetzt wird diese Funktion
eingeschaltet.)
3. Schalten Sie Maschinen-Status ein.
4. Geben Sie eine Leiterplatte oder ein Temperaturprofil-Messmodul (TPMM) in die Maschine ein.
Es läuft das aktuelle Rezept ab (Fluxen-Vorheizen-Löten).
5. Wenn sich die Leiterplatte / das TPMM an der Aufnahmestation befindet, fährt der Roboter
abwärts und wartet (wenn z.B. nur eine Leiterplatte verwendet wird, muss das TPMM
eingesetzt werden).
6. Anschließend auf die Schaltfläche "Bestätigen" (Confirm) klicken.
Der Roboter nimmt die Leiterplatte /das TPMM auf und fährt zur der (den) Lötstation(en).
7. Nach dem Löten wird die Leiterplatte /das TPMM zur Entladestation verfahren.
8. Der Greifer fährt nach unten zur Entladestation und wartet auf das Entnehmen des TPMM.
9. Wenn dies geschehen ist, bitte bestätigen.
10. Die Leiterplatte wird zum Ausgang transportiert.
3.8.5 B
LOCKIERSTATUS

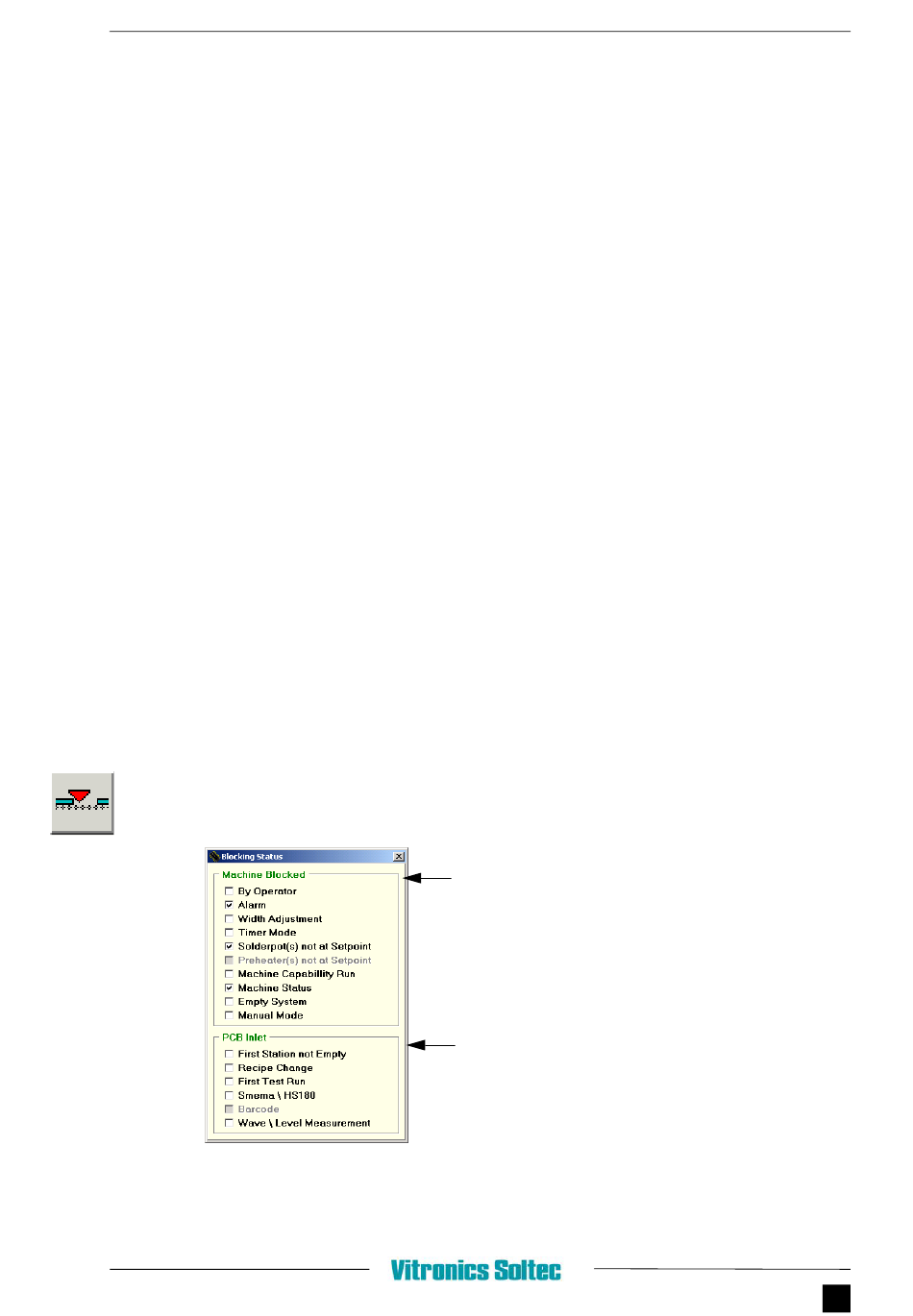

Beim Klicken auf das Icon Blockierstatus erscheint der nächste Bildschirm.
A
BBILDING
Bedienerhandbuch mySelective.com
3.8 - S -M
TATUS ENÜ
Der Grund für die Blockierung wird durch die
aktivierten Markierungsfelder angezeigt.
Hier erscheinen die Bedingungen für das Einfahren einer
Leiterplatte in die Maschine.
3.19 B
LOCKIERSTATUS
19
C 3
HAPTER
