Vitronics Soltec mySelective 6748 Bedienerhandbuch Seite 139

Z -
EILEN
N
R
24
Draufsicht
-100
0
+100
25
Draufsicht
-100
0
+100
Bedienerhandbuch mySelective.com
3.19 - P
ROGRAMMIEREN STARTEN
G B
RAFIK
WAS
WARUM
Punkt auf Leiterp WIE
HINWEIS
WAS
WARUM
Punkt auf Leiterp
WIE
HINWEIS
(S )
TART PROGRAMMING
A
ESCHREIBUNG DER KTION
Individuelle Prozesspunkte in Bezug auf Leiterplattenreferenz
einstellen (Zeile 22).
Es müssen Prozesspunkte auf der Leiterplatte definiert
werden (Einpunkt-Fluxen).
Wählen Sie auf dem Rezeptblatt:
1. Spalte Action - "Normal".
2. Spalte Label - ""Con2-1 dip"" (= Prozesspunkt auf der
Leiterplatte). Dieser Name (Con2-1 dip) wurde bewusst
gewählt, um einen Bezug zum Namen der Komponente
herzustellen.
3. Spalte C-System - "Point at PCB".
4. Die Einstellungen für Geschwindigkeit und
Beschleunigung sind die Einstellungen für den Fluxer, um
diesen Punkt anzufahren.
5. Spalte Output.

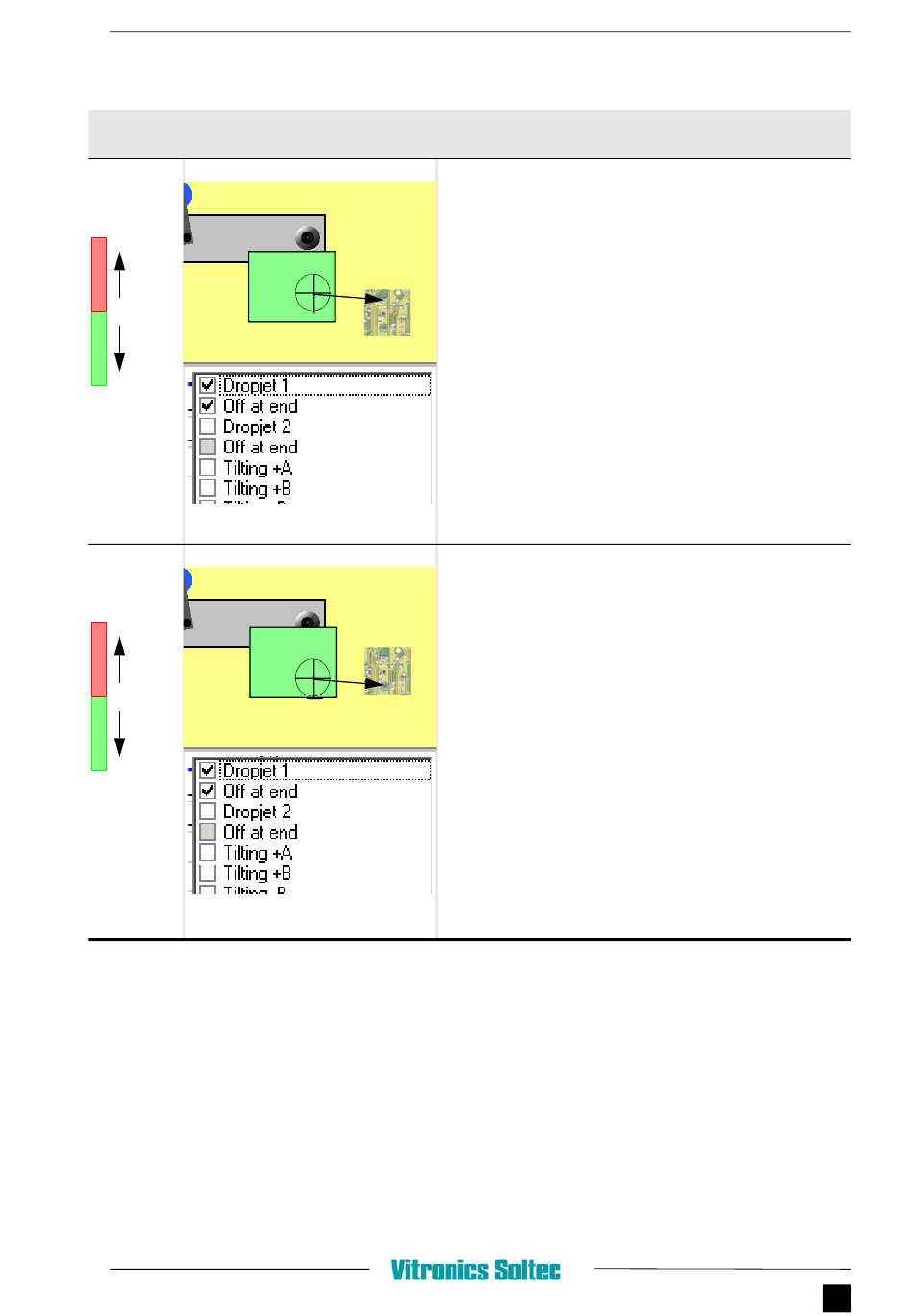

Durch Doppelklicken auf das Feld der Output-Spalte
erscheint der Bildschirm links. Wählen Sie auf diesem
Bildschirm Dropjet 1 und Off at end (Ausschalten am Ende).
6. Spalte Wait. Legt die aktive Zeit des Fluxers fest.
In diesem Fall sind es 50 Millisekunden (ms).
Dieser Punkt muss oberhalb der Kamera definiert werden.
Individuelle Prozesspunkte in Bezug auf Leiterplattenreferenz
einstellen (Zeile 22).
Es müssen Prozesspunkte auf der Leiterplatte definiert
werden (Einpunkt-Fluxen)
Wählen Sie auf dem Rezeptblatt:
1. Spalte Action - "Normal".
2. Spalte Label - ""Con2-2 dip"" (= Prozesspunkt auf der
Leiterplatte). Dieser Name (Con2-2 dip) wurde bewusst
gewählt, um einen Bezug zum Namen der Komponente
herzustellen.
3. Spalte C-System - "Point at PCB".
4. Die Einstellungen für Geschwindigkeit und
Beschleunigung sind die Einstellungen für den Fluxer, um
diesen Punkt anzufahren.
5. Spalte Output.
Durch Doppelklicken auf das Feld der Output-Spalte
erscheint der Bildschirm links. Wählen Sie auf diesem
Bildschirm Dropjet 1 und Off at end (Ausschalten am Ende).
6. Spalte Wait. Legt die aktive Zeit des Fluxers fest. In
diesem Fall sind es 50 Millisekunden (ms).
Dieser Punkt muss oberhalb der Kamera definiert werden.
.
C 3
HAPTER
115
