3.22 K
ALIBRIERUNG
3.22.1 E
INLEITUNG
Die angewandte Menge Flux (Flussmittel) eines Dropjet-Fluxers ist abhängig vom Flux-Typ und
den Fluxer-Einstellungen. Zum Vergleich des Verhaltens der Fluxer wurde ein praktischer Test
entwickelt.
3.22.2 F -M
LUX ENGE TESTEN
Der Flux-Behälter sollte mit IPA gefüllt sein und unter einem Druck von 0,5 bar stehen.
Nachdem alle Förderschläuche vollständig mit IPA gefüllt sind und die gesamte Luft aus der
Flussmittel-Zufuhr entfernt wurde, kann der Test beginnen.
Für den Test benötigen wir eine Zeitschaltuhr (Armbanduhr), eine Schale (Kaffeebecher) und eine
genaue Waage (Genauigkeit 0,01 g).
Während des Tests sollte das aus dem Dropjet geförderte IPA in der Schale aufgefangen werden.
Die Schale wird vor und nach der Förderung von IPA in die Schale gewogen.
Zum Testen der Flussmittelmenge sollten die folgenden Fluxer-Einstellungen verwendet werden:
• Einstellen der Offenzeit 1,4 ms.
• Fluxer-Frequenz 180 Hz
• Testdauer 120 s
Nach diesem Test sollte die geförderte Flussmittelmenge ermittelt und in Gramm mit einer
Genauigkeit von 0,01 g ausgedrückt werden.
3.22.3 T

EST EINRICHTEN

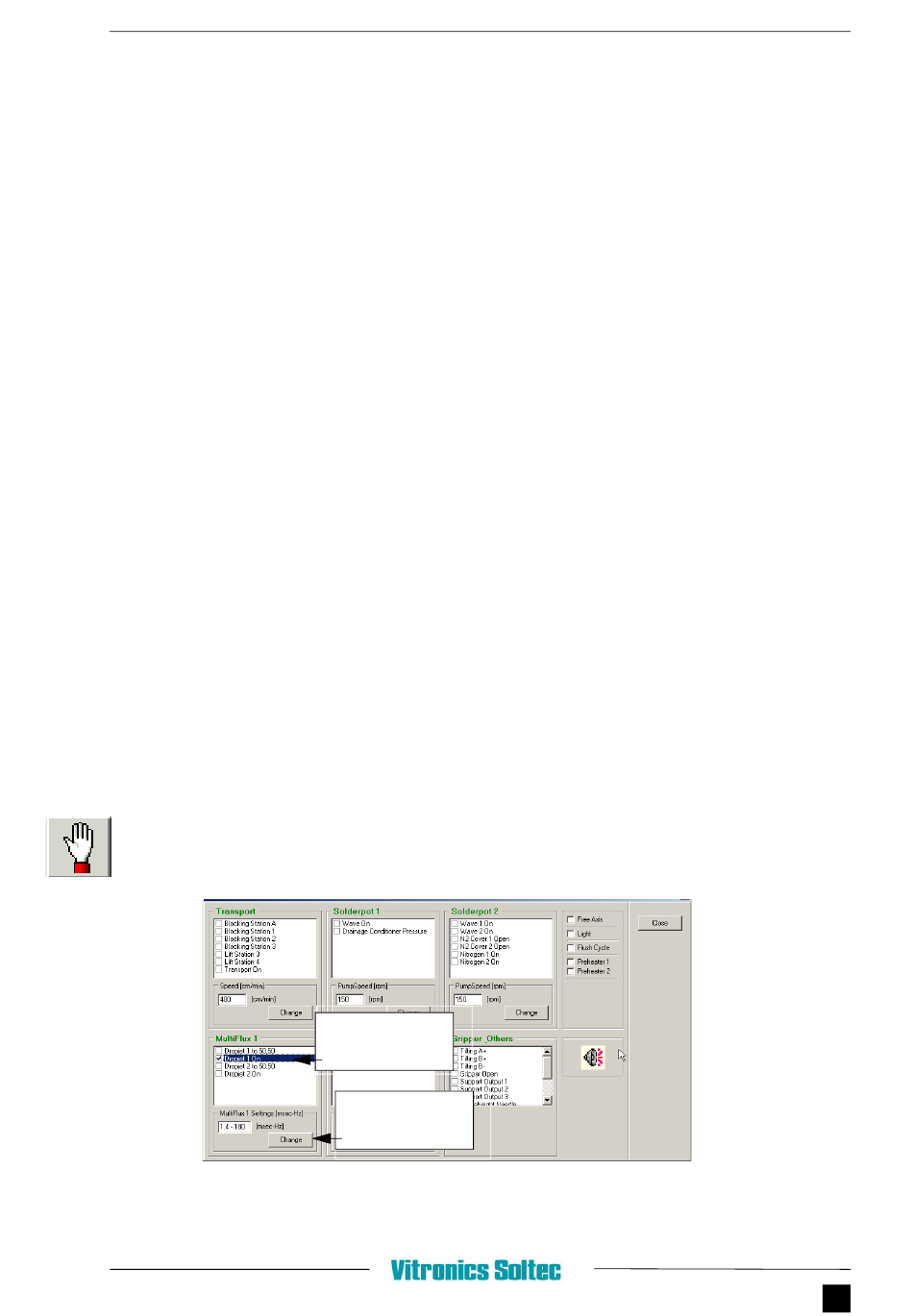

• Wählen Sie im Menü Status die Option Handbetrieb (Manual Mode). Schnellzugriff ist
über das Icon links möglich.
A
BBILDING
Bedienerhandbuch mySelective.com
3.22 - K D
ALIBRIERUNG ROPJET
D F
ROPJET
Schritt 2
Dropjet für die Dauer
von 120 Sekunden einschalten
Schritt 1 Schritt 1
Einstellungen verändern
auf 1,4 - 180
3.177K D
ALIBRIERUNG
F
LUXER
LUXER
ROPJET
149
