3.19 - P
ROGRAMMIEREN STARTEN
G B
RAFIK
WAS
WARUM
Leiterplattenreferenz
WIE
Punkt
KAMERA
HINWEIS
WAS
WARUM
WIE
Punkt auf Leiterp
HINWEIS
WAS
WARUM
WIE
Punkt auf Leiterp
HINWEIS
(S )
TART PROGRAMMING
A
ESCHREIBUNG DER KTION
Leiterplattenreferenzpunkt bezogen auf den
Maschinenpunkt des MultiFlux einstellen.
Es muss ein Erkennungspunkt auf der Leiterplatte
festgelegt werden, um alle Prozesspunkte mit diesem
Referenzpunkt zu verknüpfen.
Wählen Sie auf dem Rezeptblatt:
1. Spalte Action - "Normal".
2. Spalte Label - "Module 1 " (= Erkennungspunkt auf
der Leiterplatte). Dieser Name (Module 1) wurde bewusst
gewählt, da eine Leiterplatte mehr als ein
Leiterplattenmodul (in ähnlicher Ausführung) enthalten
kann.
3. Spalte C-System - "PCB reference". (Ist-Wert)
Dieser "Leiterplatten-Referenzpunkt", der als
Referenzpunkt bezogen auf die Punkte auf der Leiterplatte
dient, muss oberhalb der Kamera definiert werden.
Individuelle Prozesspunkte in Bezug auf
Leiterplattenreferenz einstellen (Zeile 4).
Es müssen Prozesspunkte auf der Leiterplatte definiert
werden (Ausgangspunkt des Flux-Bereiches).
Wählen Sie auf dem Rezeptblatt:
1. Spalte Action - "Normal".
2. Spalte Label - ""Con1 start" (= Prozesspunkt auf der
Leiterplatte). Dieser Name (Con1 start) wurde bewusst
gewählt, um einen Bezug zum Namen der Komponente
herzustellen.
3. Spalte C-System - "Point at PCB".
4. Die Einstellungen für Geschwindigkeit und
Beschleunigung sind die Einstellungen für den Fluxer,
mit denen er von seiner Home-Position zur ersten Fluxer-
Position gelangt.
5. Spalte Output.

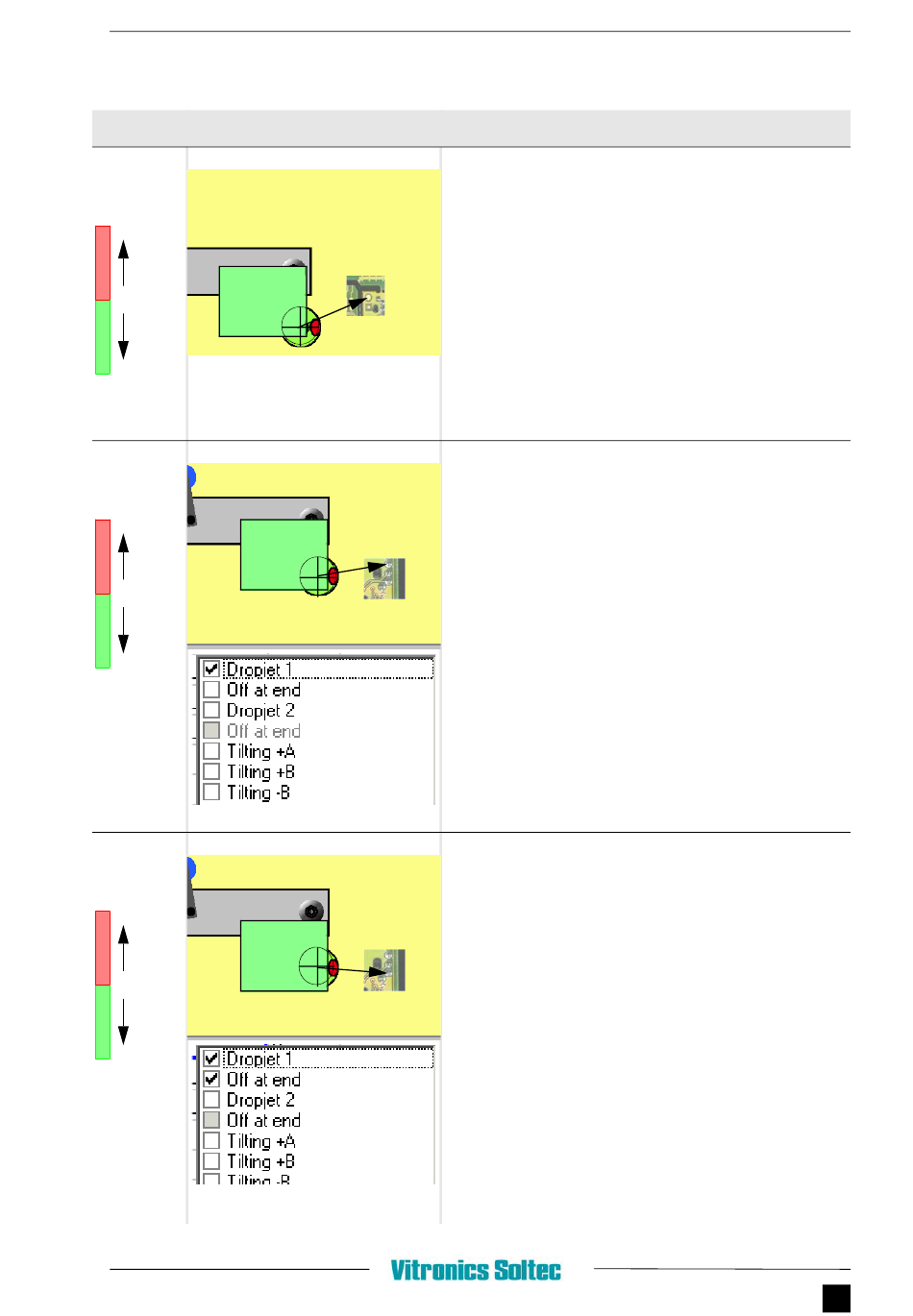

Durch Doppelklicken auf das Feld der Output-Spalte
erscheint der Bildschirm links. Wählen Sie in diesem Bild
Dropjet 1.
6. Spalte Wait. Legt die Zeit vor der Aktion fest. In
diesem Fall sind es null Millisekunden (ms).
Dieser Punkt muss oberhalb der Kamera definiert werden.
Individuelle Prozesspunkte in Bezug auf
Leiterplattenreferenz einstellen (Zeile 4).
Es müssen Prozesspunkte auf der Leiterplatte definiert
werden (Endpunkt des Flux-Bereiches).
Wählen Sie auf dem Rezeptblatt:
1. Spalte Action - "Normal".
2. Spalte Label - ""Con1 stop"" (= Prozesspunkt auf der
Leiterplatte). Dieser Name (Con1 stop) wurde bewusst
gewählt, da ein Bezug zum Namen der Komponente
hergestellt werden muss.
3. Spalte C-System - "Point at PCB".
4. Die Einstellungen für Geschwindigkeit und
Beschleunigung sind abhängig von Menge und Verteilung
des Fluxes.
5. Spalte Output.
Durch Doppelklicken auf das Feld der Output-Spalte
erscheint der Bildschirm links. Wählen Sie auf diesem
Bildschirm Dropjet 1 und Off at end (Ausschalten am
Ende).
6. Spalte Wait. Legt die Zeit vor der Aktion fest. In
diesem Fall sind es null Millisekunden (ms).
Dieser Punkt muss oberhalb der Kamera definiert werden.
