Vitronics Soltec mySelective 6748 Bedienerhandbuch Seite 135

Z -
EILEN
N
R
15

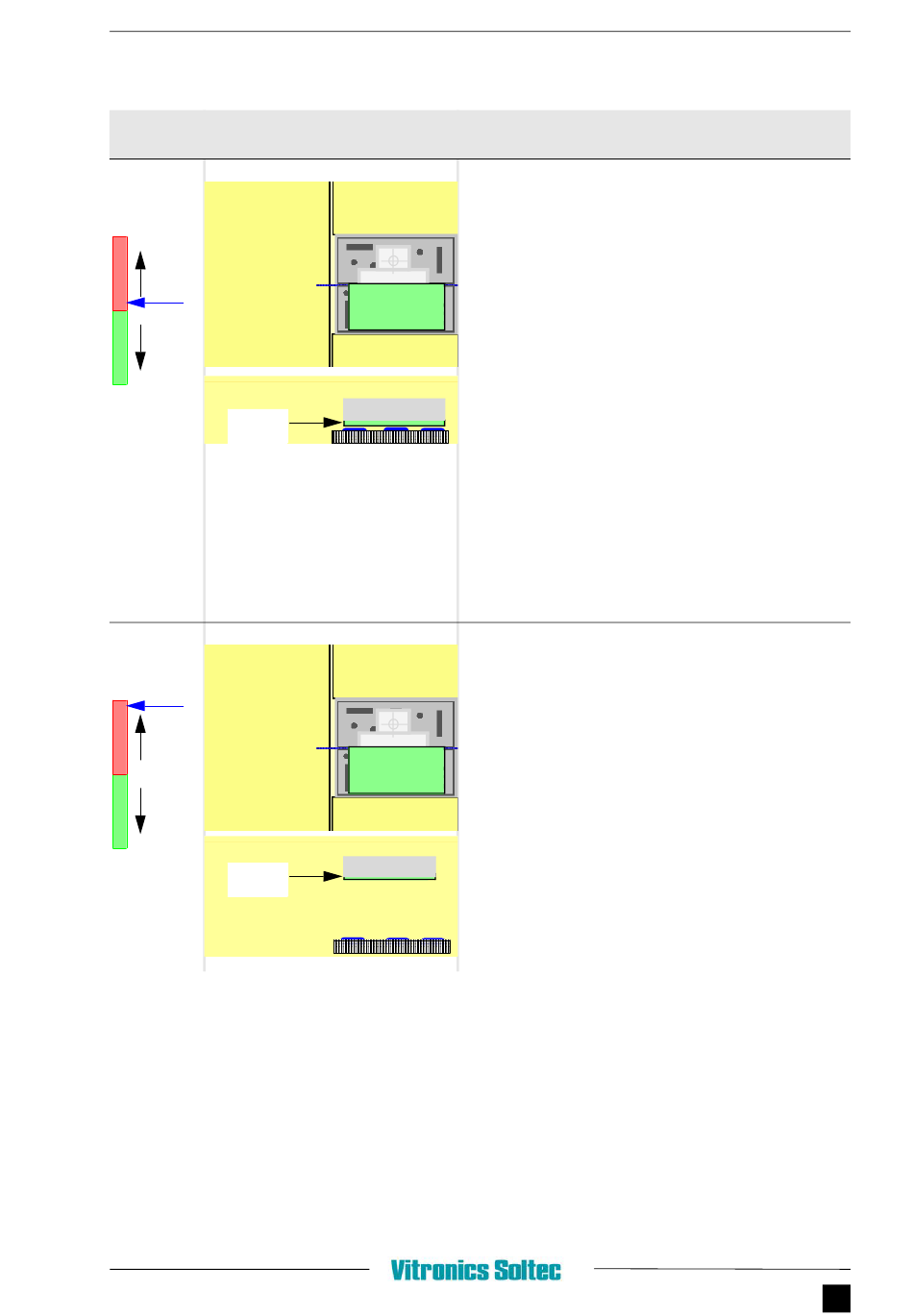

Draufsicht
-100
0
+100
Seitenansicht
Z =
-6.0
16
Draufsicht
-100
0
Seitenansicht
+100
Z =
-126.9
MultiWave-Platte
Bedienerhandbuch mySelective.com
3.19 - P
ROGRAMMIEREN STARTEN
G B
RAFIK
WAS
WARUM
WIE
VORNE
Greiferkopf
WAS
WARUM
WIE
VORNE
Greiferkopf
(S )
TART PROGRAMMING
A
ESCHREIBUNG DER KTION
MultiWave auf niedriger Geschwindigkeit belassen.
Die Leiterplatte wurde gelötet und muss den
Lötbereich bei niedriger Geschwindigkeit verlassen, um
Lötbrücken zu vermeiden.
Diese Einstellungen in den Feldern "Dip start" und
"Dip finish" können geändert werden, um den Prozess
zu optimieren.
Wählen Sie auf dem Rezeptblatt:
1. Spalte Action - "Normal".
2. Spalte Label - "After dip". Dieser Name (After
dip) wurde bewusst gewählt, da er die Aktion
beschreibt.
3. Spalte C-System - "Point at PCB".
(Nur im Sinne der Durchgängigkeit, keine Funktion).
4. Die Einstellungen für Geschwindigkeit und
Beschleunigung sind die Einstellungen für den
Roboter, mit denen er von seiner vorherigen Position
zu dieser Position gelangt. Die
Geschwindigkeitseinstellung wird auf einen niedrigen
Wert gestellt, um Lötbrücken zu vermindern.
ANMERKUNG: Der Prozess kann durch Ändern dieser
Einstellung optimiert werden.
5. Spalte Wait. Legt die Zeit fest, während der der
Rotor bis zur Durchführung des nächsten Schrittes in
dieser Position bleibt.
In diesem Fall sind es null Millisekunden (ms).
Greifer auf "safe height" (sichere Höhe) einstellen.
Der Greifer muss sich in der oberen Position befinden,
damit die MultiWave-Abdeckungen geschlossen
werden.
Wählen Sie auf dem Rezeptblatt:
1. Spalte Action - "Normal".
2. Spalte Label - "After soldering". Dieser Name
(After soldering) wurde bewusst gewählt, da er die
Aktion beschreibt.
3. Spalte C-System - "Point at PCB".
(Nur im Sinne der Durchgängigkeit, keine Funktion).
4. Die Einstellungen für Geschwindigkeit und
Beschleunigung sind die Einstellungen für den
Roboter, mit denen er von seiner vorherigen Position
zu dieser Position gelangt.
5. Spalte Wait. Legt die Zeit fest, während der der
Rotor bis zur Durchführung des nächsten Schrittes in
dieser Position bleibt.
In diesem Fall sind es null Millisekunden (ms).
111
