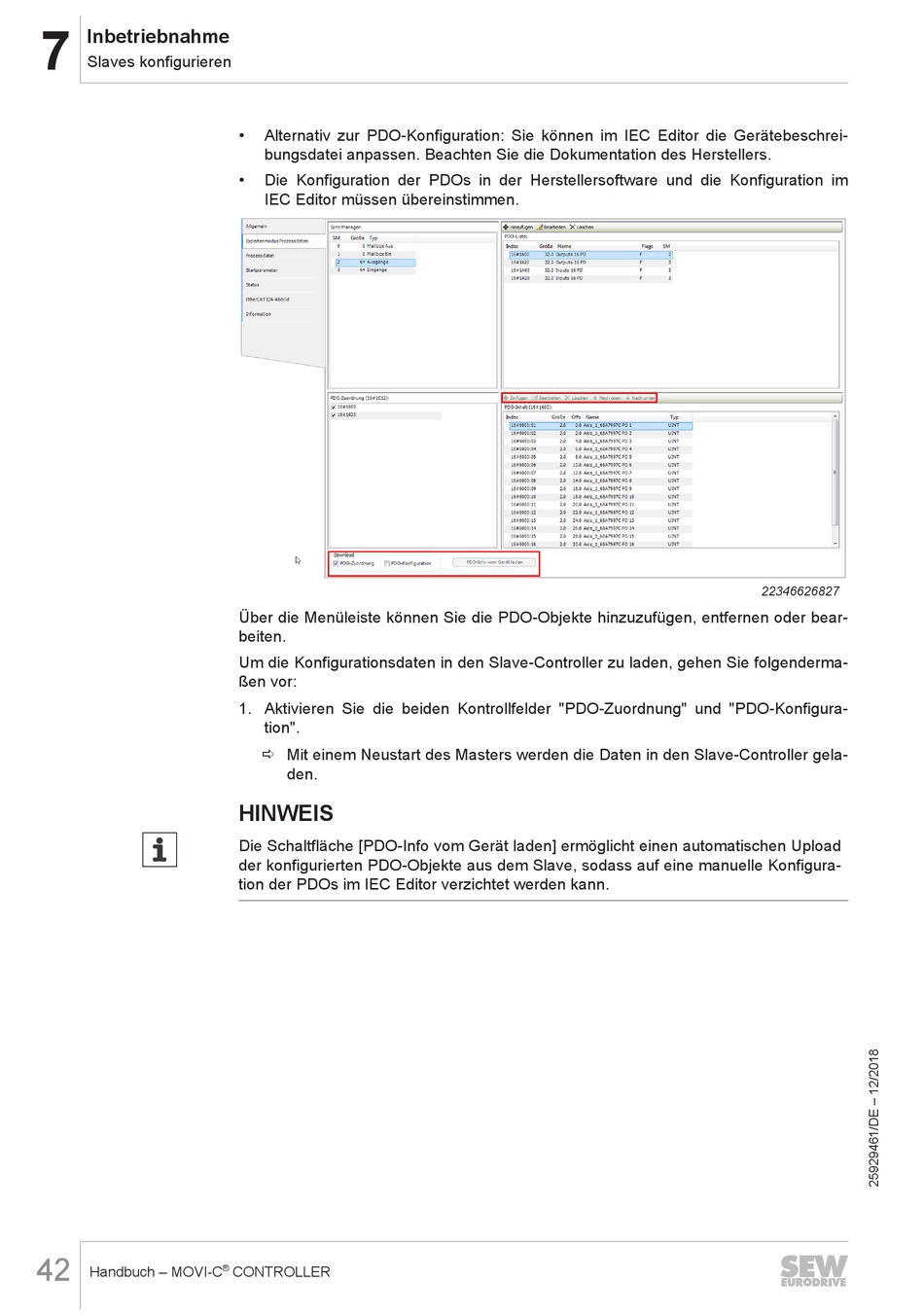

SEW-Eurodrive MOVI-C CONTROLLER Handbuch Seite 42

Inbetriebnahme
7
Slaves konfigurieren
42
Handbuch – MOVI-C
• Alternativ zur PDO-Konfiguration: Sie können im IEC Editor die Gerätebeschrei-
bungsdatei anpassen. Beachten Sie die Dokumentation des Herstellers.
• Die Konfiguration der PDOs in der Herstellersoftware und die Konfiguration im
IEC Editor müssen übereinstimmen.
Über die Menüleiste können Sie die PDO-Objekte hinzuzufügen, entfernen oder bear-
beiten.
Um die Konfigurationsdaten in den Slave-Controller zu laden, gehen Sie folgenderma-
ßen vor:
1. Aktivieren Sie die beiden Kontrollfelder "PDO-Zuordnung" und "PDO-Konfigura-
tion".
ð Mit einem Neustart des Masters werden die Daten in den Slave-Controller gela-
den.
HINWEIS
Die Schaltfläche [PDO-Info vom Gerät laden] ermöglicht einen automatischen Upload
der konfigurierten PDO‑Objekte aus dem Slave, sodass auf eine manuelle Konfigura-
tion der PDOs im IEC Editor verzichtet werden kann.
®
CONTROLLER
22346626827
