*24776122_1217*
Antriebstechnik \ Antriebsautomatisierung \ Systemintegration \ Services
Handbuch
®

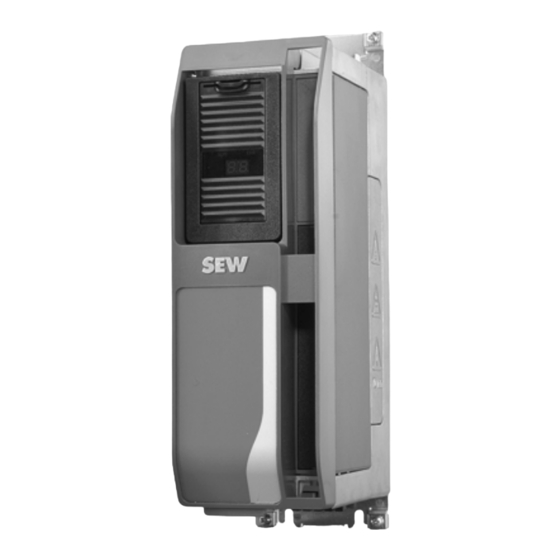

MOVI-C
CONTROLLER standard mit Feldbus-Schnittstelle
PROFINET IO
Ausgabe 12/2017
24776122/DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SEW-Eurodrive Movi-C Controller

Inhaltszusammenfassung für SEW-Eurodrive Movi-C Controller

  • Seite 1 *24776122_1217* Antriebstechnik \ Antriebsautomatisierung \ Systemintegration \ Services Handbuch ® MOVI-C CONTROLLER standard mit Feldbus-Schnittstelle PROFINET IO Ausgabe 12/2017 24776122/DE...
  • Seite 2 SEW-EURODRIVE—Driving the world...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise ........................   6 Gebrauch der Dokumentation.................. 6 Aufbau der Warnhinweise.................... 6 1.2.1 Bedeutung der Signalworte................  6 1.2.2 Aufbau der abschnittsbezogenen Warnhinweise ...........   6 1.2.3 Aufbau der eingebetteten Warnhinweise ............  7 Mängelhaftungsansprüche.................... 7 Haftungsausschluss...................... 8 Mitgeltende Unterlagen.................... 8 Produktnamen und Marken..................... 8 Urheberrechtsvermerk .................... 8 Sicherheitshinweise .........................
  • Seite 4 Inhaltsverzeichnis 4.2.3 Spannungsversorgung .................   22 4.2.4 Anschluss Engineering-PC ................  23 ® PLUS 4.2.5 Anschluss EtherCAT /SBus ‑Master ............  24 4.2.6 Anschluss Systembus CAN .................   25 4.2.7 Anschluss Feldbus-Slave ................  25 Klemmenbelegung ...................... 27 Status-LEDs........................ 28 4.4.1 Status-LED "L1" ...................   29 4.4.2 Status-LED "L2" ...................   29 4.4.3 Status-LED "L3"...
  • Seite 5 Inhaltsverzeichnis Technische Daten der PROFINET-Schnittstelle ............ 71 Portübersicht......................... 72 8.5.1 Schnittstellenbeschreibung ................  72 8.5.2 Engineering-Schnittstelle ................  72 8.5.3 PROFINET ....................  72 ® Maßbild MOVI‑C  CONTROLLER standard  .............. 73 Stichwortverzeichnis......................  74 ® Handbuch – MOVI-C CONTROLLER standard mit Feldbus-Schnittstelle PROFINET IO...

  • Seite 6: Allgemeine Hinweise

    Allgemeine Hinweise Gebrauch der Dokumentation Allgemeine Hinweise Gebrauch der Dokumentation Die vorliegende Version der Dokumentation ist die Originalausführung. Diese Dokumentation ist Bestandteil des Produkts. Die Dokumentation wendet sich an alle Personen, die Montage‑, Installations‑, Inbetriebnahme‑ und Servicearbeiten an dem Produkt ausführen. Stellen Sie die Dokumentation in einem leserlichen Zustand zur Verfügung.

  • Seite 7: Aufbau Der Eingebetteten Warnhinweise

    Allgemeine Hinweise Mängelhaftungsansprüche Bedeutung der Gefahrensymbole Die Gefahrensymbole, die in den Warnhinweisen stehen, haben folgende Bedeutung: Gefahrensymbol Bedeutung Allgemeine Gefahrenstelle Warnung vor gefährlicher elektrischer Spannung Warnung vor heißen Oberflächen Warnung vor Quetschgefahr Warnung vor schwebender Last Warnung vor automatischem Anlauf 1.2.3 Aufbau der eingebetteten Warnhinweise Die eingebetteten Warnhinweise sind direkt in die Handlungsanleitung vor dem ge-...

  • Seite 8: Haftungsausschluss

    Betrieb. Die Produkte erreichen nur unter dieser Voraussetzung die angegebenen Produkteigenschaften und Leistungsmerkmale. Für Personen-, Sach- oder Vermögensschäden, die entstehen, weil die Betriebsanleitung nicht beach- tet wurde, übernimmt SEW-EURODRIVE keine Haftung. SEW-EURODRIVE schließt eine Sachmängelhaftung in solchen Fällen aus. Mitgeltende Unterlagen Für alle weiteren Komponenten gelten die dazugehörigen Dokumentationen.

  • Seite 9: Sicherheitshinweise

    Sicherheitshinweise Vorbemerkungen Sicherheitshinweise Vorbemerkungen Die folgenden grundsätzlichen Sicherheitshinweise dienen dazu, Personen- und Sachschäden zu vermeiden und beziehen sich vorrangig auf den Einsatz der hier do- kumentierten Produkte. Wenn Sie zusätzlich weitere Komponenten verwenden, be- achten Sie auch deren Warn- und Sicherheitshinweise. Betreiberpflichten Stellen Sie als Betreiber sicher, dass die grundsätzlichen Sicherheitshinweise beach- tet und eingehalten werden.

  • Seite 10: Zielgruppe

    Sicherheitshinweise Zielgruppe Zielgruppe Fachkraft für me- Alle mechanischen Arbeiten dürfen ausschließlich von einer Fachkraft mit geeigneter chanische Arbei- Ausbildung ausgeführt werden. Fachkraft im Sinne dieser Dokumentation sind Perso- nen, die mit Aufbau, mechanischer Installation, Störungsbehebung und Instandhaltung des Produkts vertraut sind und über folgende Qualifikationen verfügen: •...

  • Seite 11: Funktionale Sicherheitstechnik

    Sicherheitshinweise Funktionale Sicherheitstechnik Funktionale Sicherheitstechnik Wenn die Dokumentation es nicht ausdrücklich zulässt, darf das Produkt ohne über- geordnete Sicherheitssysteme keine Sicherheitsfunktionen wahrnehmen. Transport Untersuchen Sie die Lieferung sofort nach Erhalt auf Transportschäden. Teilen Sie Transportschäden sofort dem Transportunternehmen mit. Wenn das Produkt beschä- digt ist, darf keine Montage, Installation und Inbetriebnahme erfolgen.

  • Seite 12: Elektrische Installation

    Sicherheitshinweise Elektrische Installation Elektrische Installation Stellen Sie sicher, dass nach der elektrischen Installation alle erforderlichen Abde- ckungen richtig angebracht sind. Die Schutzmaßnahmen und Schutzeinrichtungen müssen den gültigen Vorschriften entsprechen (z. B. EN 60204-1 oder EN 61800-5-1). 2.8.1 Erforderliche Schutzmaßnahme Stellen Sie sicher, dass das Produkt ordnungsgemäß mit der Schutzerdung verbun- den ist.

  • Seite 13: Einleitung

    Einleitung Allgemein Einleitung Allgemein 3.1.1 Kurzbezeichnung In dieser Dokumentation wird folgende Kurzbezeichnung verwendet. Typenbezeichnung Kurzbezeichnung ® ® MOVI‑C  CONTROLLER standard UHX25A MOVI‑C  CONTROLLER Übergeordnete Steuerung 3.1.2 Inhalt dieses Handbuchs Dieses Handbuch beschreibt: ® • die Montage des MOVI‑C CONTROLLER ® • die Schnittstellen und LEDs des MOVI‑C CONTROLLER ®...

  • Seite 14: Movi-C ® Controller Standard Uhx25A

    Einleitung MOVI‑C® CONTROLLER standard UHX25A MOVI‑C® C ONTROLLE R standard UHX25A ® MOVI‑C  CONTROLLER standard UHX25A ® Der MOVI‑C  CONTROLLER Leistungsklasse "standard" ist ein Motion-Controller für anspruchsvolle Automatisierungsaufgaben. Das Echtzeit-Betriebssystem garantiert sehr kurze Reaktionszeiten sowie eine performante Anbindung von Systembussen von SEW‑EURODRIVE und Standard-Feldbussen. ®...

  • Seite 15: Übersicht Der Kommunikationsschnittstellen

    Einleitung MOVI‑C® CONTROLLER standard UHX25A 3.2.4 Übersicht der Kommunikationsschnittstellen ® Der MOVI‑C  CONTROLLER ist mit zahlreichen Kommunikationsschnittstellen ausge- stattet: • Ethernet-Kommunikationsschnittstellen dienen Engineering ® MOVI‑C   CONTROLLER, zum Anschluss eines Bedienterminals sowie zur Kom- munikation mit anderen Ethernet-Teilnehmern (z. B. mit einer SPS). ®...

  • Seite 16: Sd-Speicherkarte Omh25A

    Einleitung MOVI‑C® CONTROLLER standard UHX25A Engineering-Schnittstelle Über diese Schnittstelle (X80) können folgende Funktionen realisiert werden: ® • Engineering des MOVI‑C  CONTROLLER • PC‑Visualisierung (z. B. OPC‑Schnittstelle) • Anbindung an Leitebene ® Das Engineering des MOVI‑C  CONTROLLER umfasst folgende Tätigkeiten: • Konfiguration • Parametrierung •...

  • Seite 17: Engineering-Software Movisuite

    Einleitung Engineering-Software MOVISUITE® Engineerin g-Software MOVISUITE ® ® Engineering-Software MOVISUITE ® ® Die neue Engineering-Software MOVISUITE ist die Bedienplattform für alle MOVI‑C Hard- und Softwarekomponenten. ® ® Folgende MOVI‑C -Geräte werden derzeit von MOVISUITE unterstützt: ® • MOVI‑C  CONTROLLER ® •...
  • Seite 18 Einleitung Engineering-Software MOVISUITE® ® ® • Integration von MOVIKIT  MultiMotion (weitere MOVIKIT -Module folgen) • Langzeit-Datenerfassung auf die Festplatte des Engineering-PCs ® Handbuch – MOVI-C CONTROLLER standard mit Feldbus-Schnittstelle PROFINET IO...

  • Seite 19: Installationshinweise

    Installationshinweise Mechanische Installation Installationshinweise Mechanische Installation VORSICHT Gefahr von Personen- und Sachschäden. ® Installieren Sie keine defekten oder beschädigten MOVI‑C  CONTROLLER. • Prüfen Sie vor jedem Einbau das Gerät auf äußerliche Beschädigungen und tau- schen Sie ein beschädigtes Gerät aus. 4.1.1 Mindestfreiraum und Einbaulage ®...

  • Seite 20: Schirmen Und Verlegen Von Buskabeln

    Installationshinweise Elektrische Installation 4.2.1 Schirmen und Verlegen von Buskabeln ACHTUNG Gefahr von fließendem Ausgleichsstrom durch falsche Art, Schirmung und/oder Ver- legung der Buskabel. Mögliche Sachschäden. • Bei Erdpotenzialschwankungen kann über den beidseitig angeschlossenen und mit dem Erdpotenzial (PE) verbundenen Schirm ein Ausgleichsstrom fließen. Sorgen Sie in diesem Fall für einen ausreichenden Potenzialausgleich gemäß...

  • Seite 21: Funktionsbeschreibung Der Klemmen

    Installationshinweise Elektrische Installation 4.2.2 Funktionsbeschreibung der Klemmen UHX25A-N 20411716107 A: Ansicht von oben B: Ansicht von vorn Bezeichnung Klemme Funktion [1] Anschluss DC‑24‑V-Versorgungsspan- Spannungsversorgung DC 24 V nung (2‑poliger Anschluss) ® PLUS ® PLUS [2] EtherCAT /SBus ‑Schnittstelle Master-Anschluss EtherCAT /SBus (RJ45‑Buchse) [3] Anschluss Systembus Systembus CAN 1 (3‑poliger Anschluss)

  • Seite 22: Spannungsversorgung

    Installationshinweise Elektrische Installation Bezeichnung Klemme Funktion [6] SD‑Kartensteckplatz Kartensteckplatz für SD-Speicherkarte OMH25A (Steuerungsteil mit Firmware, IEC‑Programm, An- wenderdaten) HINWEIS: Achten Sie beim Einstecken der SD- Speicherkarte auf die richtige Ausrichtung: Das Typenschild muss sich auf der rechten Seite der SD‑Speicherkarte befinden. [7] Engineering-Schnittstelle Anschluss Engineering-PC (RJ45-Buchse)

  • Seite 23: Anschluss Engineering-Pc

    Installationshinweise Elektrische Installation 4.2.4 Anschluss Engineering-PC ® Der MOVI‑C CONTROLLER wird an der Engineering-Schnittstelle X80 (RJ45-Ste- cker) mit dem Engineering‑PC oder anderen Netzwerkteilnehmern (z.  B. Visualisie- rungssysteme) verbunden. Die Kommunikation erfolgt über Ethernet. Das Gerät wird über eine geschirmte Twisted-Pair-Leitung nach Kategorie 5, Klasse D gemäß...

  • Seite 24: Anschluss Ethercat ® /Sbus Plus -Master

    Gerät kein Folgegerät angeschlossen ist, wird dies automatisch erkannt. Stationsadresse ® PLUS EtherCAT /SBus -Geräte von SEW-EURODRIVE haben keine am Gerät einstellba- re Adresse. Sie werden über die Position in der Busstruktur erkannt und bekommen ® PLUS dann vom EtherCAT /SBus -Master eine Adresse zugeteilt.

  • Seite 25: Anschluss Systembus Can

    Installationshinweise Elektrische Installation 4.2.6 Anschluss Systembus CAN In Vorbereitung 4.2.7 Anschluss Feldbus-Slave ® Der MOVI‑C   CONTROLLER dient als Feldbus-Slave für die SPS (Feldbus-Master). Die Kommunikation erfolgt über Ethernet. ® Der MOVI‑C  CONTROLLER wird über folgende Klemmen an das Ethernet-Netzwerk angeschlossen: •...
  • Seite 26 Installationshinweise Elektrische Installation Der integrierte Ethernet-Switch Das Gerät verfügt für den Anschluss der Feldbustechnik über einen integrierten 2‑Port‑Ethernet‑Switch. Folgende Netzwerktopologien werden unterstützt: • Baumtopologie • Sterntopologie • Linientopologie • Ringtopologie Auto-Crossing Die beiden nach außen geführten Ports des Ethernet-Switches besitzen Auto-Cros- sing-Funktionalität.

  • Seite 27: Klemmenbelegung

    Installationshinweise Klemmenbelegung Klemmenbelegung HINWEIS Geräteinterne Bezugspotenziale: Das geräteinterne Bezugspotenzial wird in folgender Tabelle mit GND bezeichnet. HINWEIS Die Belegung "reserviert" bedeutet, dass an diesen Anschluss kein Kabel ange- schlossen werden darf. Darstellung Klemme Anschluss Kurzbeschreibung X5:24V 24 V DC-24-V-Versorgungsspannung X5:GND Bezugspotenzial ®...

  • Seite 28: Status-Leds

    Installationshinweise Status-LEDs Status-LEDs [10] UHX25A-N 20412917387 A: Ansicht von oben B: Ansicht von vorn ® PLUS [1] L/A: Status der EtherCAT /SBus -Verbindung [2] L5: Status des Systembus CAN (noch nicht unterstützt) ® [3] L1: Status der Firmware des MOVI‑C CONTROLLER [4] L2: Status des IEC‑Programms [5] L3: Reserviert...

  • Seite 29: Status-Led "L1

    Installationshinweise Status-LEDs 4.4.1 Status-LED "L1" Zeigt den Zustand der Firmware sowohl in der Boot-Phase als auch während des Be- triebs an. Während der Boot-Phase Zustand Mögliche Ursache Maßnahme Die Firmware des Geräts boo- Wenden Sie sich an den tet nicht. Service von SEW‑EURODRIVE.

  • Seite 30: Status-Led "L3

    Installationshinweise Status-LEDs 4.4.3 Status-LED "L3" Bedeutung – Ist reserviert. 4.4.4 Status-LED "US1" Signalisiert den Betriebszustand des Feldbusses. Die Status‑LED "US1" erfüllt und er- weitert die Anforderungen der AIDA (AutomatisierungsInitiative Deutscher Automobil- hersteller). Zustand Mögliche Ursache Maßnahme Grün Die Feldbuselektronik läuft –...

  • Seite 31: Status-Led "Bf" (Bus Fault)

    Installationshinweise Status-LEDs 4.4.5 Status-LED "BF" (BUS FAULT) Zeigt einen Busfehler an. Die Status‑LED "BF" erfüllt und erweitert die Anforderungen der AIDA (AutomatisierungsInitiative Deutscher Automobilhersteller). Zustand Mögliche Ursache Maßnahme Es besteht eine steuernde – Verbindung zum Feld- bus‑Master (SPS). Orange Der Feldbus‑Slave (Gerät) un- Führen Sie die Projektierung terstützt nicht die projektierten erneut durch.

  • Seite 32: Inbetriebnahme Mit Profinet Io

    Inbetriebnahme mit PROFINET IO Industrial-Ethernet-Netzwerke Inbetriebnahme mit PROFINET IO Industrial-Ethernet-Netzwerke 5.1.1 TCP/IP-Adressierung und Subnetze Adresseinstellungen des TCP/IP-Protokolls werden über folgende Parameter vorge- nommen: • MAC-Adresse • IP-Adresse • Subnetzmaske • Standard-Gateway Zur korrekten Einstellung dieser Parameter werden in diesem Kapitel die Adressie- rungsmechanismen und die Unterteilung der TCP/IP-Netzwerke in Subnetze erläutert.

  • Seite 33: Netzwerkklasse

    Inbetriebnahme mit PROFINET IO Industrial-Ethernet-Netzwerke 5.1.4 Netzwerkklasse Das erste Byte der IP-Adresse bestimmt die Netzwerkklasse und damit die Aufteilung in Netzwerkadresse und Teilnehmeradresse: Wertebereich Netzwerk- Beispiel: Vollständige Bedeutung (Byte 1 der klasse Netzwerkadresse IP-Adresse) 10 = Netzwerkadresse 0 – 127 10.1.22.3 1.22.3 = Teilnehmeradresse 172.16 = Netzwerkadresse 128 – 191 172.16.52.4...

  • Seite 34: Standard-Gateway

    Inbetriebnahme mit PROFINET IO Einbinden des MOVI-C® CONTROLLER in ein PROFINET-Netzwerk Das Klasse-C-Netzwerk mit der Netzwerkadresse 192.168.10 wird durch die Subnetz- maske 255.255.255.128 in den folgenden 2 Netzwerken weiter unterteilt: Netzwerkadresse Teilnehmeradressen 192.168.10.0 192.168.10.1 – 192.168.10.126 192.168.10.128 92.168.10.129 – 192.168.10.254 Die Netzwerkteilnehmer bestimmen durch die logische Verundung von IP-Adresse und Subnetzmaske, ob ein Kommunikationspartner im eigenen Netzwerk oder in ei- nem anderen Netzwerk ist.
  • Seite 35 Inbetriebnahme mit PROFINET IO Einbinden des MOVI-C® CONTROLLER in ein PROFINET-Netzwerk Die folgende Abbildung ist eine schematische Darstellung der Gerätetopologie: Power 10 min 21974211211 ® PLUS [1] Netzspannung [4] EtherCAT /SBus -Anschluss ® [2] Feldbusanschluss [5] MOVI-C CONTROLLER standard ® [3] Engineering-Anschluss [6] Achsverbund MOVIDRIVE  modular HINWEIS...

  • Seite 36: Konfiguration Der Ethercat®/Sbusplus-Teilnehmer

    Inbetriebnahme mit PROFINET IO Konfiguration der EtherCAT®/SBusPLUS-Teilnehmer Konfigurati on der EtherCAT®/ SBusPLUS- Teilnehmer ® PLUS Konfiguration der EtherCAT /SBus -Teilnehmer ® PLUS Im Beispielprojekt sind folgende Geräte die EtherCAT /SBus -Teilnehmer: ® ® PLUS • Der MOVI‑C  CONTROLLER dient als EtherCAT /SBus -Master.
  • Seite 37 Inbetriebnahme mit PROFINET IO Konfiguration der EtherCAT®/SBusPLUS-Teilnehmer 3. Wählen Sie unter Eigenschaften des Adapters das Internetprotokoll Version 4 "TCP/IPv4". 4. Tragen Sie unter Eigenschaften des Internetprotokolls die IP‑Adressparameter des Engineering‑PCs ein. Beachten Sie, dass die IP‑Adresse des Engineering-PCs sich von der IP‑Adresse aller anderen Netzwerkteilnehmer unterscheidet und so- mit eindeutig ist.

  • Seite 38: Netzwerk Nach Geräten Scannen

    Inbetriebnahme mit PROFINET IO Konfiguration der EtherCAT®/SBusPLUS-Teilnehmer 5.3.2 Netzwerk nach Geräten scannen Gehen Sie folgendermaßen vor: ® ü Die Verbindung zwischen dem Engineering‑PC und dem MOVI‑C  CONTROLLER ist hergestellt. ® 1. Starten Sie MOVISUITE ® 2. Erstellen Sie ein neues MOVISUITE -Projekt aus Netzwerk-Scan.

  • Seite 39: Movi-C ® -Geräte In Movisuite ® Übernehmen

    Inbetriebnahme mit PROFINET IO Konfiguration der EtherCAT®/SBusPLUS-Teilnehmer 3. Wählen Sie den Netzwerktyp (Ethernet) und aktivieren Sie den konfigurierten Ad- apter (LAN-Verbindung). Übernehmen Sie die Einstellungen und führen Sie den Netzwerk-Scan durch. 9007216669965195 ® ® 5.3.3 MOVI‑C -Geräte in MOVISUITE übernehmen ®...
  • Seite 40 Inbetriebnahme mit PROFINET IO Konfiguration der EtherCAT®/SBusPLUS-Teilnehmer ® 2. Bei Bedarf laden Sie die Gerätedaten in das MOVISUITE ‑Projekt. Bestätigen Sie die Meldung über die erfolgreiche Übernahme der Gerätedaten. ® ð Die Geräte werden in einer der MOVISUITE ‑Sichten angezeigt. Die Anzeige ®...
  • Seite 41 Inbetriebnahme mit PROFINET IO Konfiguration der EtherCAT®/SBusPLUS-Teilnehmer 21975929099 ® 3. Um zwischen den Sichten von MOVISUITE zu wechseln, klicken Sie auf die La- sche "Netzwerk". ® 4. Vergeben Sie dem MOVI‑C  CONTROLLER einen Namen. Unter diesem Namen ® wird das Gerät im MOVISUITE -Projekt angezeigt.

  • Seite 42: Konfiguration Der Feldbusteilnehmer

    Inbetriebnahme mit PROFINET IO Konfiguration der Feldbusteilnehmer 21975938059 ® ð In diesem Beispiel erhält der MOVI‑C   CONTROLLER den Gerätenamen: CONTROLLERUHX25A ® 5. Speichern Sie das MOVISUITE ‑Projekt. Konfiguration der Feldbusteilnehmer Im Beispielprojekt sind folgende Geräte die Feldbusteilnehmer: • Die SPS dient als Feldbus-Master. ®...

  • Seite 43: Gerätebeschreibungsdatei Des Movi-Ccontroller Installieren

    Die aktuelle Version der Gerätebeschreibungsdatei für den MOVI‑C   CONTROLLER Feldbus-Schnittstelle PROFINET steht Homepage SEW‑EURODRIVE →  www.sew-eurodrive.com Suchen Sie auf der Seite [Online Support] > [Daten & Dokumente] > [Software] nach "GSDML Dateien für PROFINET IO". ® Handbuch – MOVI-C CONTROLLER standard mit Feldbus-Schnittstelle PROFINET IO...

  • Seite 44: Projekt Im Tia Portal Erstellen

    Inbetriebnahme mit PROFINET IO Konfiguration der Feldbusteilnehmer 5.4.2 Projekt im TIA Portal erstellen Gehen Sie folgendermaßen vor: 1. Starten Sie das TIA Portal. 2. Erstellen Sie ein neues TIA‑Portal-Projekt. Vergeben Sie einen Projektnamen und bestimmen Sie den Speicherort des Projekts. 9007216444237067 ® Handbuch –...
  • Seite 45 Inbetriebnahme mit PROFINET IO Konfiguration der Feldbusteilnehmer 3. Fügen Sie im Portal "Geräte und Netze" die SPS in das Projekt ein. Vergeben Sie einen Gerätenamen. 9007216444246283 ð In diesem Beispiel erhält das Gerät SIMATIC S7‑300 mit CPU 315F‑2 PN/DP- den Gerätenamen: SPS 4. Um die SPS gleich konfigurieren zu können, aktivieren Sie das Kontrollfeld "Gerä- tesicht öffnen".

  • Seite 46: Sps Im Tia Portal Konfigurieren

    Inbetriebnahme mit PROFINET IO Konfiguration der Feldbusteilnehmer 5.4.3 SPS im TIA Portal konfigurieren Die Eigenschaften und Parameter eines Geräts können im Hardware- und Netzwerk- editor innerhalb des Inspektorfensters (unterer Editorbereich) bearbeitet werden. Gehen Sie folgendermaßen vor: ü Sie haben ein neues TIA‑Portal-Projekt erstellt. 1.

  • Seite 47: Movi-C ® Controller In Das Feldbus-Netzwerk Einbinden Und Konfigurieren

    Inbetriebnahme mit PROFINET IO Konfiguration der Feldbusteilnehmer ® 5.4.4 MOVI‑C CONTROLLER in das Feldbus-Netzwerk einbinden und konfigurieren ® Der MOVI‑C  CONTROLLER muss ebenfalls in das TIA‑Portal-Projekt eingefügt, mit der SPS verbunden und konfiguriert werden. ® Bei der Konfiguration wird dem MOVI‑C  CONTROLLER ein logischer Name, eine IP- Adresse und die Prozessdaten mit Adressen zugewiesen.
  • Seite 48 Inbetriebnahme mit PROFINET IO Konfiguration der Feldbusteilnehmer 3. Laden Sie die Gerätebeschreibungsdatei in das TIA‑Portal-Projekt. 9007216444290827 4. Klappen Sie in der Leiste am rechten Bildschirmrand den Hardware-Katalog auf. ® Wählen Sie den MOVI‑C  CONTROLLER aus dem Katalog und fügen Sie diesen per Drag-and-Drop am Ende des PROFINET-Strangs ein.
  • Seite 49 Inbetriebnahme mit PROFINET IO Konfiguration der Feldbusteilnehmer ® ð In diesem Beispiel wird der MOVI‑C   CONTROLLER in der Gerätevariante UHX25A-N verwendet und der Steuerung mit dem Gerätenamen "SPS" zuge- wiesen. ® 5. Um den MOVI‑C  CONTROLLER zu konfigurieren, doppelklicken Sie auf das Ge- rät.
  • Seite 50 Inbetriebnahme mit PROFINET IO Konfiguration der Feldbusteilnehmer 7. Tragen Sie in der Gruppe "Ethernet-Adressen" die IP‑Adressparameter des ® MOVI‑C   CONTROLLER ein. Beachten Sie, dass die IP‑Adresse des ® MOVI‑C  CONTROLLER sich von der IP‑Adresse aller anderen Netzwerkteilneh- mer unterscheidet und somit eindeutig ist. Dabei muss die Netzwerkadresse (hier erste 3 Adressblöcke) für alle Netzwerkteilnehmer übereinstimmen und die Teil- nehmeradresse (hier letzter Adressblock) sich für alle Netzwerkteilnehmer unter- scheiden.
  • Seite 51 Inbetriebnahme mit PROFINET IO Konfiguration der Feldbusteilnehmer ® 8. Vergeben Sie dem MOVI‑C  CONTROLLER einen PROFINET-Gerätenamen. Die SPS spricht das Gerät mit diesem Gerätenamen an. Wenn das Kontrollfeld "PROFINET-Gerätename automatisch generieren" aktiviert ist, wird der Geräte- name aus dem Projektnamen des Geräts abgeleitet. 21978387979 9.

  • Seite 52: Tia-Portal-Projekt In Die Sps Laden

    Inbetriebnahme mit PROFINET IO Konfiguration der Feldbusteilnehmer 21978857995 ð In diesem Beispiel werden jedem Applikationsumrichtermodul (Slave des ® MOVI‑C  CONTROLLER) 16 Prozessdatenwörter zur Kommunikation zur Ver- fügung gestellt. 5.4.5 TIA-Portal-Projekt in die SPS laden Die Daten (PROFINET-Gerätename, IP-Adresse, Standardprozessdaten), die den Feldbusteilnehmern während der Konfiguration vergeben wurden, sind vorerst nur im TIA‑Portal-Projekt auf dem Engineering‑PC definiert.
  • Seite 53 Inbetriebnahme mit PROFINET IO Konfiguration der Feldbusteilnehmer 2. Klicken Sie nacheinander auf die entsprechenden Symbole, um zuerst das TIA‑Portal-Projekt in den Maschinencode der SPS zu übersetzen und anschlie- ßend das Projekt in die SPS zu laden. 21982341515 ð Ein Fenster mit Einstellungen zum Laden wird angezeigt. ®...
  • Seite 54 Inbetriebnahme mit PROFINET IO Konfiguration der Feldbusteilnehmer 3. Stellen Sie die verwendete Programmierschnittstelle der SPS ein und starten Sie eine Suche nach kompatiblen Teilnehmern im PROFINET-Netzwerk. 9007216445454987 4. Markieren Sie die gefundene SPS und laden Sie diese in das TIA‑Portal-Projekt. ð...
  • Seite 55 Inbetriebnahme mit PROFINET IO Konfiguration der Feldbusteilnehmer 5. Wenn nach dem Übertragen des TIA‑Portal-Projekts auf die SPS die Status‑LED ® MOVI‑C   CONTROLLER leuchtet (Busfehler), muss ® MOVI‑C   CONTROLLER der festgelegte PROFINET-Gerätename zugewiesen werden. Öffnen Sie dazu mit der rechten Maustaste das Kontextmenü des ®...

  • Seite 56: Movisuite -Projekt In Den Movi-Ccontroller Laden

    Inbetriebnahme mit PROFINET IO Konfiguration der Feldbusteilnehmer ® 6. Wählen Sie den PROFINET‑Gerätenamen des MOVI‑C  CONTROLLER. 21984665227 ® 7. Stellen Sie die verwendete Programmierschnittstelle des MOVI‑C  CONTROLLER ein und aktualisieren Sie die Liste der erreichten Teilnehmer. ® 8. Markieren Sie den MOVI‑C  ...
  • Seite 57 Inbetriebnahme mit PROFINET IO Konfiguration der Feldbusteilnehmer ® 2. Öffnen Sie die Konfiguration des MOVI‑C   CONTROLLER und stellen Sie das Feldbusprotokoll ein. 21992990603 3. Starten Sie den IEC Editor mit einem neu generierten Projekt. 9007216181482891 ð Eine Meldung über die verwendete Compiler-Version wird angezeigt. 4.
  • Seite 58 Inbetriebnahme mit PROFINET IO Konfiguration der Feldbusteilnehmer ® 5. Um die Verbindung vom IEC‑Editor-Projekt zum MOVI‑C   CONTROLLER aufzu- ® bauen, doppelklicken Sie im Gerätebaum auf MOVI‑C  CONTROLLER und durch- suchen Sie das Netzwerk. Übernehmen Sie das gefundene Gerät. 21992996491 ð...
  • Seite 59 Inbetriebnahme mit PROFINET IO Konfiguration der Feldbusteilnehmer 6. Übersetzen IEC‑Programm Maschinencode ® MOVI‑C  CONTROLLER. 21993001227 7. Wenn die Übersetzung des IEC‑Programms erfolgreich durchgeführt ist, kann das ® Programm auf den MOVI‑C CONTROLLER übertragen werden. Loggen Sie sich dazu in das Netzwerk ein. 21993876235 ð...
  • Seite 60 Inbetriebnahme mit PROFINET IO Konfiguration der Feldbusteilnehmer 9. Starten Sie das IEC‑Programm. 21993881099 ð Der MOVI‑C ®   CONTROLLER startet. In der Statusleiste des IEC  Editors wird die Meldung "LÄUFT" angezeigt. ð Die Geräte im Gerätebaum erhalten ein grünes Kreissymbol. Das grüne Kreis- symbol signalisiert die fehlerfreie Funktion der Feldbus-Schnittstelle, aber gibt keine Auskunft...

  • Seite 61: Steuerung Der Teilnehmer Im Testbetrieb

    Inbetriebnahme mit PROFINET IO Steuerung der Teilnehmer im Testbetrieb 10. Erzeugen Sie ein Boot-Projekt. Damit wird das IEC‑Editor-Projekt auf der SD‑Spei- ® cherkarte des MOVI‑C   CONTROLLER gespeichert und bleibt nach einem Neu- ® start des MOVI‑C  CONTROLLER erhalten. 21995912971 ð...
  • Seite 62 Inbetriebnahme mit PROFINET IO Steuerung der Teilnehmer im Testbetrieb 2. Stellen eine Online-Verbindung zwischen ® MOVI‑C   CONTROLLER her. Klicken Sie dazu auf das Symbol "Online verbin- den". 21984839307 ð In der Netzsicht und Gerätesicht werden alle erreichten Teilnehmer mit einem grünen Häkchen angezeigt.
  • Seite 63 Inbetriebnahme mit PROFINET IO Steuerung der Teilnehmer im Testbetrieb 5. Tragen Sie in der Spalte "Steuerwert" Testwerte für einige Prozessausgangsda- ten-Wörter ein. Die Adresse der Prozessausgangsdaten-Wörter lesen Sie aus der ® Tabelle der Geräteübersicht des MOVI‑C   CONTROLLER ab. Diese Werte kom- einem erfolgreichen Kommunikationsaufbau...
  • Seite 64 Inbetriebnahme mit PROFINET IO Steuerung der Teilnehmer im Testbetrieb 6. Klicken Sie in der Symbolleiste nacheinander auf die entsprechenden Symbole, um zuerst das Beobachten der Variablen zu starten (Symbol Brille) und anschlie- ßend die aktiven Variablen zu steuern (Symbol Blitz). ð...
  • Seite 65 Inbetriebnahme mit PROFINET IO Steuerung der Teilnehmer im Testbetrieb 7. Wechseln Sie in das IEC-Editor-Projekt. 8. Doppelklicken Sie im Gerätebaum auf die Prozessdaten des PROFINET-Geräts prüfen Sie, Werte Prozesseingangsdaten-Wörter ® MOVI‑C CONTROLLER mit den verschickten Testwerten identisch sind. 21998668939 ð Wenn die Testwerte, die die SPS verschickt hat, beim MOVI‑C ®...

  • Seite 66: Vorgehensweise Beim Gerätetausch

    Vorgehensweise beim Gerätetausch Vorgehensweise beim Gerätetausch ® Beim Tausch eines MOVI‑C  CONTROLLER gehen Sie gemäß Kapitel "Installations- hinweise"  (→  2  19) vor. Stecken Sie die SD‑Speicherkarte des bisherigen ® ® MOVI‑C  CONTROLLER in den neuen MOVI‑C  CONTROLLER. ® Die auf dem MOVI‑C  ...

  • Seite 67: Service

    Service Entsorgung Service Entsorgung Entsorgen Sie das Produkt und alle Teile getrennt nach Beschaffenheit und gemäß den nationalen Vorschriften. Wenn vorhanden, führen Sie das Produkt einem Recy- clingprozess zu oder wenden Sie sich an einen Entsorgungsfachbetrieb. Wenn mög- lich, trennen Sie das Produkt in folgende Kategorien auf: •...

  • Seite 68: Technische Daten

    Technische Daten Kennzeichnungen Technische Daten Kennzeichnungen ® Der MOVI‑C  CONTROLLER erfüllt folgende Vorschriften und Richtlinien: Kennzeichen Bedeutung CE-Kennzeichen zur Erklärung der Übereinstimmung mit den folgenden europäischen Richtlinien: • EMV-Richtlinie 2014/30/EU EAC-Zeichen (Eurasian Conformity) zur Bestätigung der Konformität zu den Sicherheitsanforderungen der Zollunion von Russland, Kasachstan und Weißrussland RCM-Logo (Regulatory Compliance Mark) zur Bestätigung der Einhaltung technischer Reglements der australischen Kommunikations- und Medien-...

  • Seite 69: Allgemeine Technische Daten

    Technische Daten Allgemeine technische Daten Allgemeine technische Daten ® MOVI‑C CONTROLLER standard UHX25A Störfestigkeit Erfüllt EN 61800-3; 2. Umgebung Störaussendung Grenzwertkategorie C2 nach EN 61800-3 Umgebungstemperatur ϑ 0 °C – +60 °C Kühlungsart Konvektionskühlung Umweltbedingungen • Langzeitlagerung: EN 60721-3-1 Klasse 1K2 Temperatur -25 °C – +70 °C • Transport: Klimatische Bedingungen EN 60721-3-2 Klasse 2K3 Temperatur -25 °C – +70 °C...

  • Seite 70: Technische Daten

    Technische Daten Technische Daten Technische Daten ® MOVI‑C CONTROLLER standard UHX25A Elektrische Versorgung • Leistungsaufnahme: P = 10 W • Versorgungsspannung U = DC 24 V (-15 % / +20 %) gemäß IEC 61131‑2 • Stromaufnahme I  = 420 mA (bei Versorgungsspannung DC 24 V) ® • Der MOVI‑C CONTROLLER muss von einer externen Spannungsquelle versorgt werden.

  • Seite 71: Technische Daten Der Profinet-Schnittstelle

    Technische Daten Technische Daten der PROFINET-Schnittstelle Technische Daten der PROFINET-Schnittstelle ® MOVI‑C CONTROLLER standard UHX25A Herstellerkennung 010Ahex Device ID 13dez Anschlusstechnik RJ45 Baudrate 100 MBaud, Vollduplex Netzwerkprotokolle ARP, ICMP Applikationsprotokolle PROFINET IO, HTTP, SNMP, SEW-Application-Services Verwendete Portnummern 80, 161, 310, PROFINET DCE/RPC Ports (dynamisch über End Point Mapper) Conformance Class Applikationsprofile...

  • Seite 72: Portübersicht

    Technische Daten Portübersicht Portübersicht 8.5.1 Schnittstellenbeschreibung ® Die Ethernet-Schnittstellen des MOVI‑C  CONTROLLER haben folgende Funktionen: ® PLUS • X30 – EtherCAT /SBus -Schnittstelle für Master-Anschluss • X80 – Engineering-Schnittstelle • X40/X41 – Feldbus-Schnittstellen für Slave-Anschluss 8.5.2 Engineering-Schnittstelle Port TCP/ Funktion Berechtigung Lesen und schreiben ins Dateisystem Telnet...

  • Seite 73: Maßbild Movi-C ® Controller Standard

    Technische Daten Maßbild MOVI-C® CONTROLLER standard Maßbild MOVI-C® CONTROLL standard ® Maßbild MOVI‑C  CONTROLLER standard 20566380555 ® Handbuch – MOVI-C CONTROLLER standard mit Feldbus-Schnittstelle PROFINET IO...
