6.2.1 Aanvullende bedrijfsmodi - TPED pompen
De TPED pompen bieden de volgende aanvullende bedrijfsmodi:
• Wisselend bedrijf. Pompbedrijf wisselt iedere 24 uur.
Indien de in bedrijf zijnde pomp door een storing uitvalt, wordt
de andere pomp ingeschakeld.
• Standby bedrijf. Eén pomp is continu in bedrijf. Om vastlopen
te voorkomen, wordt de andere pomp elke 24 uur 10 seconden
lang gestart. Indien de in bedrijf zijnde pomp door een storing
uitvalt, wordt de andere pomp ingeschakeld.
Selecteer de bedrijfsmodus d.m.v de selectieschakelaar in de
klemmenkast, zie afb. 5, 9 en 15.
De selectieschakelaar maakt het mogelijk te schakelen tussen de
bedrijfsmodi "afwisselend bedrijf" (linker positie) en "standby
bedrijf" (rechter positie).
De schakelaars in de twee klemmenkasten moeten op dezelfde
posities gezet worden. Als de schakelaars op verschillende posi-
tie staan, zal de pomp in "standby bedrijf" staan.
Dubbelpompen kunnen op dezelfde wijze worden ingesteld en
bediend als enkele pompen. De in bedrijf zijnde pomp gebruikt
zijn gewenste waarde instelling, ongeacht of deze ingesteld is
met behulp van het bedieningspaneel, via de R100 of via de bus.
Beide pompen dienen op dezelfde gewenste
waarde en regelmodus ingesteld te staan.
N.B. Verschillende instellingen zullen resulteren in
verschillende bedrijfsvoering bij overschakeling
tussen de twee pompen.
Als de spanning van de pomp wordt afgesloten, zal de modus-
instelling opgeslagen worden.
De R100 afstandsbediening biedt aanvullende mogelijkheden
voor instellingen en statusdisplay, zie hoofdstuk
R100.

6.3 Regelmodus

De pomp kan op twee regelmodi worden ingesteld, te weten:
• geregeld
• ongeregeld.
In de regelmodus geregeld zal de pomp de capaciteit aanpassen
aan de gewenste waarde voor de regelparameter (druk, drukver-
schil, temperatuur, temperatuurverschil of volumestroom).
In de regelmodus ongeregeld zal de pomp draaien aan de hand
van de ingestelde constante curve.
Geregeld
H
H
set
Q

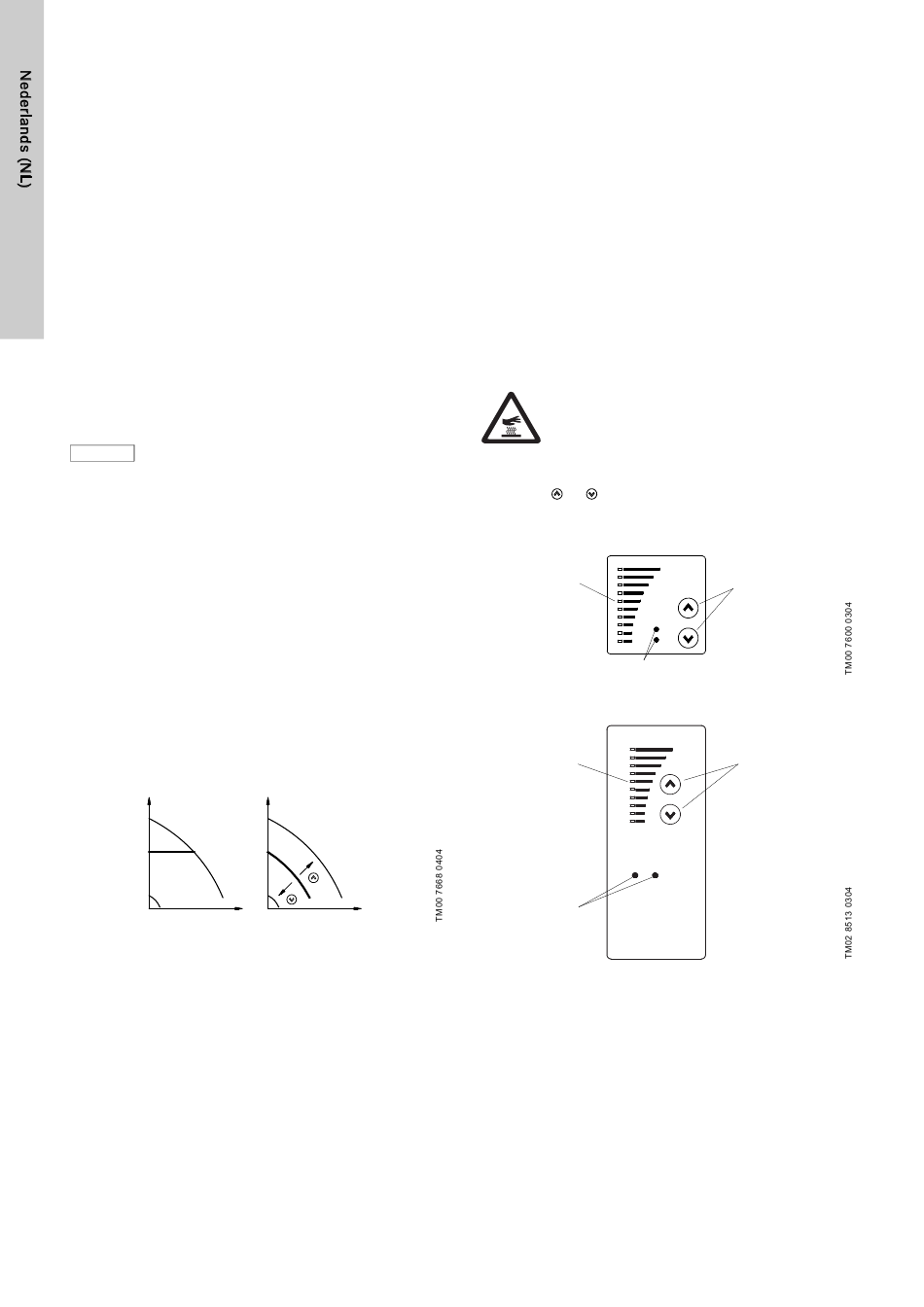

Afb. 24 Pomp in regelmodus geregeld (drukverschil regeling)
en in regelmodus ongeregeld
De pompen zijn fabrieksmatig ingesteld op regelmodus ongere-
geld, zie hoofdstuk 6.4

Fabrieksinstelling.

416
ГК Водная техника info@water-technics.ru (495) 771 72 72 www.water-technics.ru
Интернет-магазин info@wtpump.ru (499) 937 50 61 (800) 505 78 67 www.wtpump.ru
8. Instelling met
Ongeregeld
H
Q
6.4 Fabrieksinstelling
TPE, NKE, NKGE en NBE, NBGE pompen
De pompen zijn fabrieksmatig ingesteld op ongeregeld bedrijf.
De gewenste waarde staat voor 100 % van de maximale pompca-
paciteit (zie gegevensblad van de pomp).
In hoofdstukken 8.1 Menu BEDRIJF
is de fabrieksinstelling dikgedrukt weergegeven onder elk afzon-
derlijk display.
TPED pompen
De fabrieksinstelling van de pompen staat op ongeregeld bedrijf
en de aanvullende bedrijfsmodus "afwisselend bedrijf".
De gewenste waarde staat voor 100 % van de maximale pompca-
paciteit (zie gegevensblad van de pomp).
In hoofdstukken 8.1 Menu BEDRIJF
is de fabrieksinstelling dikgedrukt weergegeven onder elk afzon-
derlijk display.

7. Instelling d.m.v. bedieningspaneel

Waarschuwing
Bij een hoge systeemtemperatuur kan de pomp
zo heet worden dat men, om brandwonden te
voorkomen, alleen de toetsen mag aanraken.
Het bedieningspaneel van de pomp, zie afb.
volgende toetsen en signaallampjes:
• Toetsen, en , voor instellen van de gewenste waarde.
• Lichtbalk, geel, voor indicatie van gewenste waarde.
• Signaallampjes, groen (bedrijf) en rood (storing).
Lichtbalk
Signaallampjes
Afb. 25 Bedieningspaneel, één-fase pompen
Lichtbalk
Signaal-
lampjes
Afb. 26 Bedieningspaneel, drie-fase pompen
en 8.3 Menu INSTALLATIE
en 8.3 Menu INSTALLATIE
25 of 26, bevat de
Toetsen
Toetsen
