Externe Musikquelle Für Wartemusik Anschließen - Auerswald COMpact 5010 VoIP Installationshandbuch

Voraussetzungen
– Installationskabel (z. B. J-Y(St)Y nx2x0,6) mit fol-
genden Merkmalen:
mindestens zwei Adern
ungeschirmt; aber: geschirmt bei ungünstigen
Bedingungen wie der Nähe eines starken Senders
oder einer Starkstromleitung
Durchzuführende Schritte
1.
Verlegen Sie die Leitungen.
2.
Verbinden Sie die Klemme „Klin1" oder „Klin2" mit
dem Alarmkontakt. Siehe
3.
Verbinden Sie die Klemme „TOut" mit dem Alarmkon-
takt. Siehe Abb. 38.
Wichtig: Wurde im Konfigurationsmanager die Kon-
taktart der Eingänge umkonfiguriert (Low-Pegel),
müssen Sie statt „TOut" die Klemme „TGnd"
anschließen.
Weitere Schritte
Im Anschluss an die Inbetriebnahme müssen Sie im
Konfigurationsmanager COMset den verwendeten
Externe Musikquelle für Wartemusik anschließen
Hinweis: Beachten Sie beim Abspielen externer
Wartemusik die Gebührenpflicht für bestimmte
Musikstücke.
Voraussetzungen
– Ein Geräteanschlusskabel mit Cinch-Stecker
Durchzuführende Schritte
1.
Verbinden Sie die Cinch-Buchse mit der Ausgangs-
buchse der externen Musikquelle. Siehe
Weitere Schritte
Im Anschluss an die Inbetriebnahme müssen Sie im
Konfigurationsmanager COMtools das Modul als
Quelle der Wartemusik einstellen.
Um Strom zu sparen, können Sie die Versorgung der
externen Musikquelle mit einem Relais der TK-
Anlage ein- und ausschalten.
Bei Bedarf können Sie die Lautstärke der externen
Wartemusik über den Regler am Modul verändern.
Siehe Abb. 39.
COMpact 5010/5020 VoIP - Firmwareversion 4.2C - Installations- und Inbetriebnahmeanleitung 09 10/12

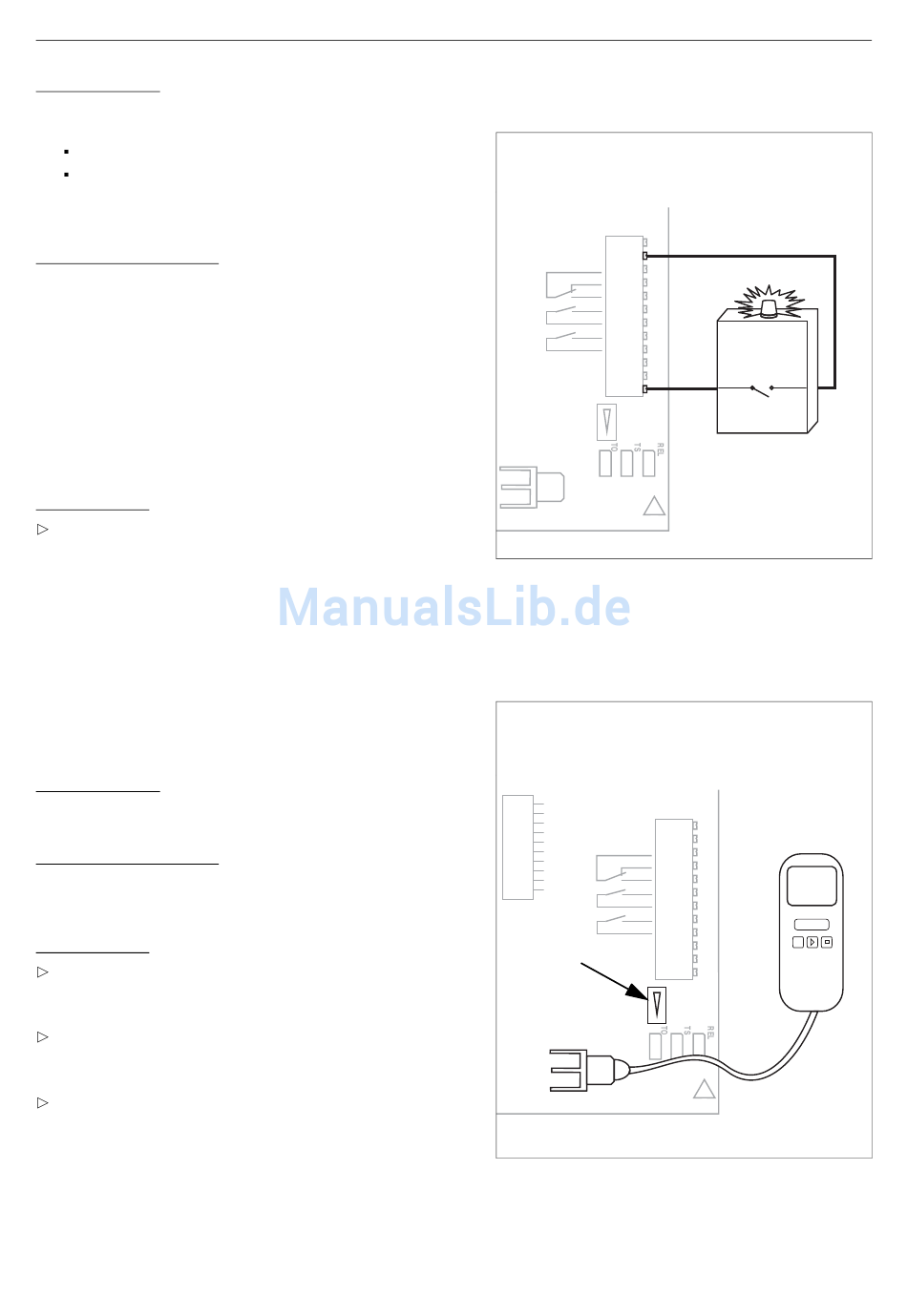

Abb. 38.
