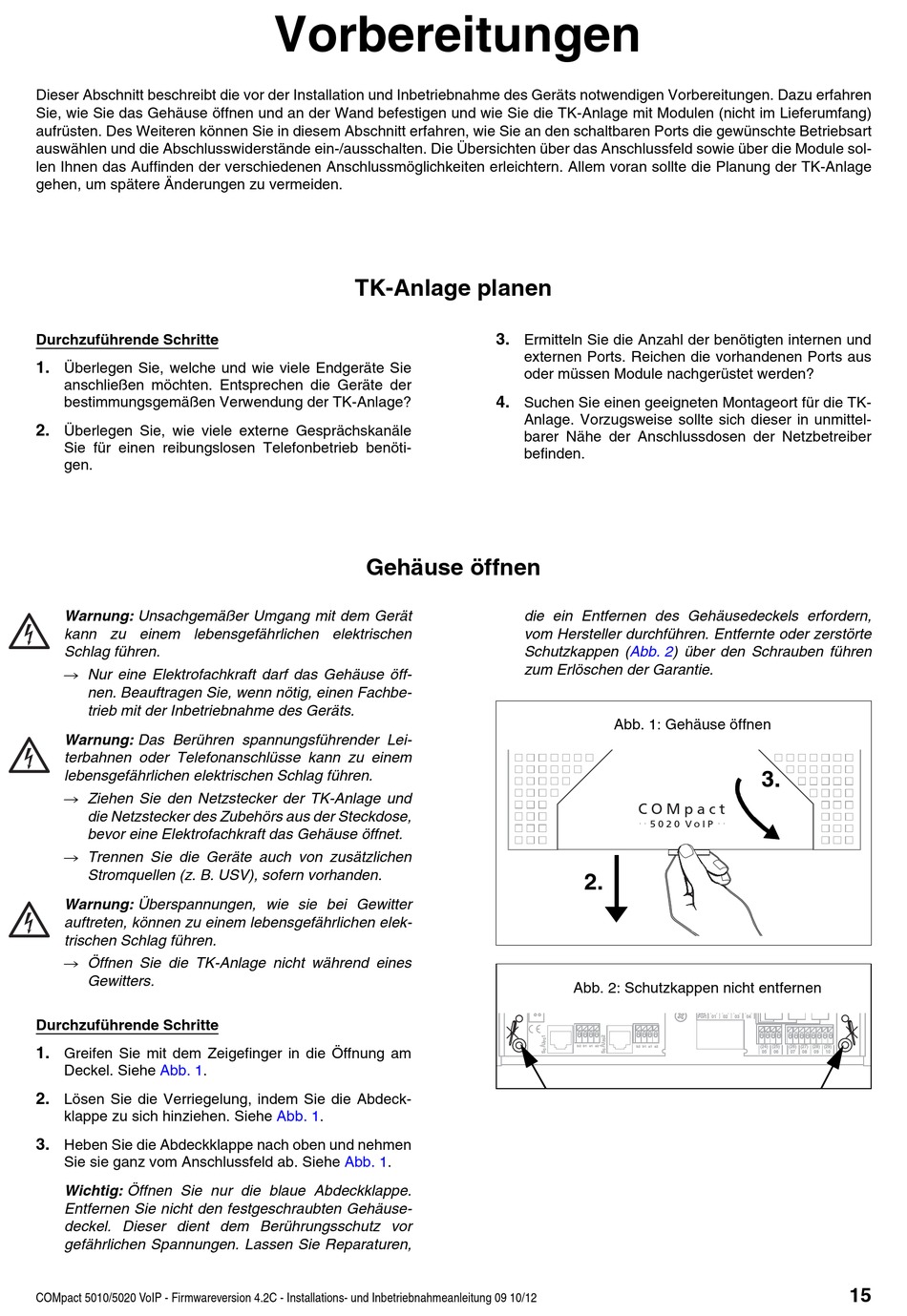

Dieser Abschnitt beschreibt die vor der Installation und Inbetriebnahme des Geräts notwendigen Vorbereitungen. Dazu erfahren
Sie, wie Sie das Gehäuse öffnen und an der Wand befestigen und wie Sie die TK-Anlage mit Modulen (nicht im Lieferumfang)
aufrüsten. Des Weiteren können Sie in diesem Abschnitt erfahren, wie Sie an den schaltbaren Ports die gewünschte Betriebsart
auswählen und die Abschlusswiderstände ein-/ausschalten. Die Übersichten über das Anschlussfeld sowie über die Module sol-
len Ihnen das Auffinden der verschiedenen Anschlussmöglichkeiten erleichtern. Allem voran sollte die Planung der TK-Anlage
gehen, um spätere Änderungen zu vermeiden.
Durchzuführende Schritte
1.
Überlegen Sie, welche und wie viele Endgeräte Sie
anschließen möchten. Entsprechen die Geräte der
bestimmungsgemäßen Verwendung der TK-Anlage?
2.
Überlegen Sie, wie viele externe Gesprächskanäle
Sie für einen reibungslosen Telefonbetrieb benöti-
gen.
Warnung: Unsachgemäßer Umgang mit dem Gerät
kann zu einem lebensgefährlichen elektrischen
Schlag führen.
Nur eine Elektrofachkraft darf das Gehäuse öff-
nen. Beauftragen Sie, wenn nötig, einen Fachbe-
trieb mit der Inbetriebnahme des Geräts.
Warnung: Das Berühren spannungsführender Lei-
terbahnen oder Telefonanschlüsse kann zu einem
lebensgefährlichen elektrischen Schlag führen.
Ziehen Sie den Netzstecker der TK-Anlage und
die Netzstecker des Zubehörs aus der Steckdose,
bevor eine Elektrofachkraft das Gehäuse öffnet.
Trennen Sie die Geräte auch von zusätzlichen
Stromquellen (z. B. USV), sofern vorhanden.
Warnung: Überspannungen, wie sie bei Gewitter
auftreten, können zu einem lebensgefährlichen elek-
trischen Schlag führen.
Öffnen Sie die TK-Anlage nicht während eines
Gewitters.
Durchzuführende Schritte
1.
Greifen Sie mit dem Zeigefinger in die Öffnung am
Deckel. Siehe Abb. 1.
2.
Lösen Sie die Verriegelung, indem Sie die Abdeck-
klappe zu sich hinziehen. Siehe
3.
Heben Sie die Abdeckklappe nach oben und nehmen
Sie sie ganz vom Anschlussfeld ab. Siehe
Wichtig: Öffnen Sie nur die blaue Abdeckklappe.
Entfernen Sie nicht den festgeschraubten Gehäuse-
deckel. Dieser dient dem Berührungsschutz vor
gefährlichen Spannungen. Lassen Sie Reparaturen,
COMpact 5010/5020 VoIP - Firmwareversion 4.2C - Installations- und Inbetriebnahmeanleitung 09 10/12

Vorbereitungen

TK-Anlage planen

Gehäuse öffnen
Abb. 1.
Abb. 1.
3.
Ermitteln Sie die Anzahl der benötigten internen und
externen Ports. Reichen die vorhandenen Ports aus
oder müssen Module nachgerüstet werden?
4.
Suchen Sie einen geeigneten Montageort für die TK-
Anlage. Vorzugsweise sollte sich dieser in unmittel-
barer Nähe der Anschlussdosen der Netzbetreiber
befinden.
die ein Entfernen des Gehäusedeckels erfordern,
vom Hersteller durchführen. Entfernte oder zerstörte
Schutzkappen (Abb. 2) über den Schrauben führen
zum Erlöschen der Garantie.
Abb. 1: Gehäuse öffnen
Line VoIP
C O M p a c t
5 0 2 0 V o I P
2 2 0 6
2.
Alternate Default
Abb. 2: Schutzkappen nicht entfernen
Termination Termination
off on off on
b2 b1 a1 a2 b2 b1 a1 a2
Vorbereitungen
LAN Status Power
3.
C
Reset
( ) (20) (21) (22) (23)
Port 01 02 03 04
(24) (25) (26) (27) (28) (29)
05 06 07 08 09 10
