Auerswald COMpact 5010 VoIP Installationshandbuch Seite 27

Entfernung/Leitungslänge
abhängig vom verwendeten Kabel:
maximal 800 m bei einem Kabel mit einem Adern-
durchmesser von 0,6 mm
Durchzuführende Schritte
1.
Verlegen Sie die Leitung.
Hinweis: Beugen Sie Störeinflüssen vor. Vermeiden
Sie längere Parallelführung der Leitungen, insbeson-
dere neben Stromversorgungsleitungen. Verdrillen
Sie die Adernpaare.
2.
Legen Sie die Adern an den zwei Klemmen des inter-
nen a/b-Ports auf. Siehe
3.
Verbinden Sie die Anschlussdose mit den Klemmen
des internen a/b-Ports. Siehe
Weitere Schritte
Schließen Sie die Endgeräte an den Anschlussdosen
an.
COMpact 5010/5020 VoIP - Firmwareversion 4.2C - Installations- und Inbetriebnahmeanleitung 09 10/12
zwischen den Geräten
Abb. 19.
Abb. 19.
Analoge Endgeräte anschließen
Hinweis: Bei TAE-Anschlussdosen stecken Sie die
Anschlussstecker der Telefone oder Kombifaxgeräte
in die mit „F" bezeichneten Buchsen und die
Anschlussstecker der übrigen Geräte in die mit „N"
bezeichneten Buchsen.
Reset
mination

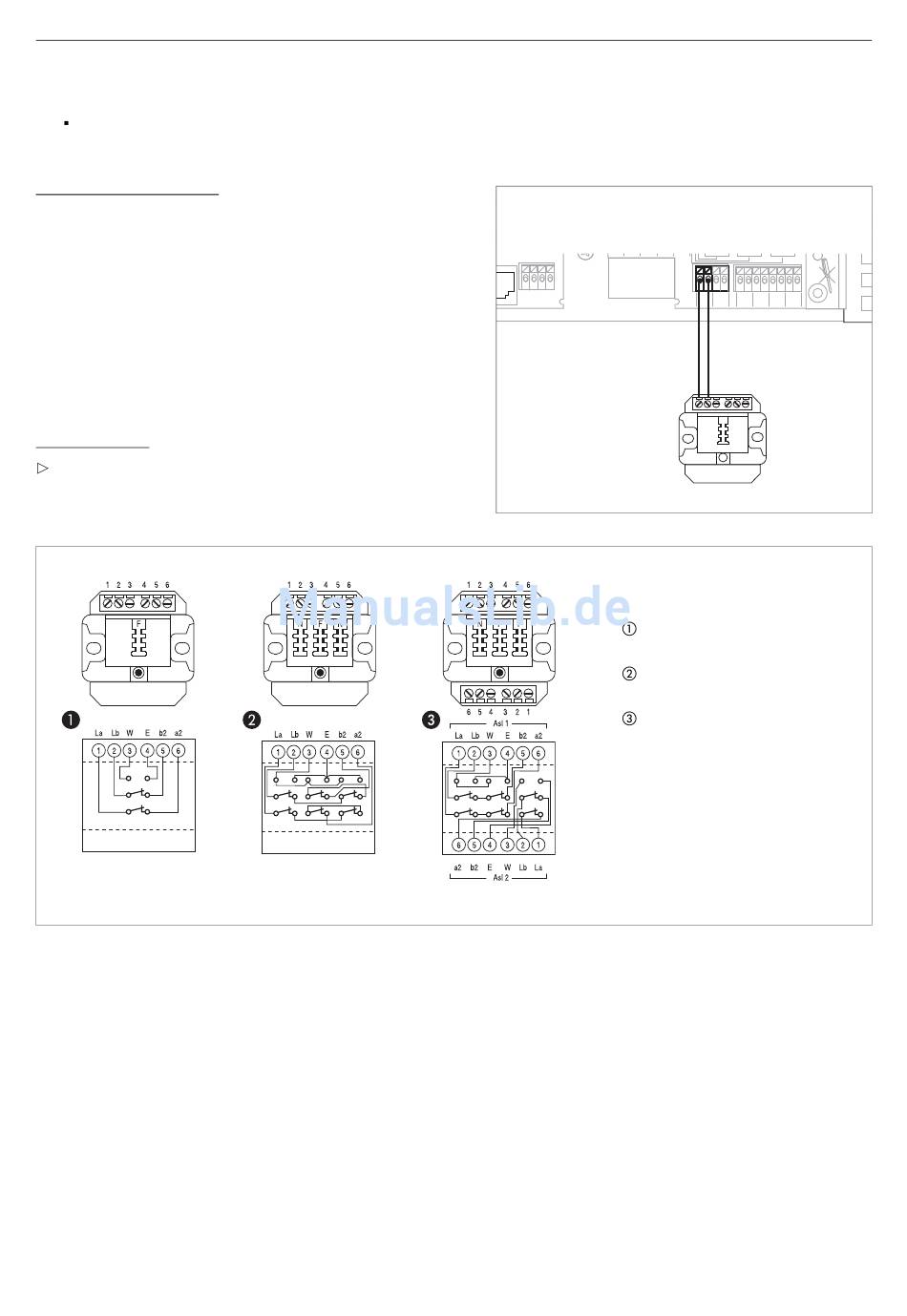

Abb. 19: Anschlussdose am internen a/b-Port
on
( )
(20)
Port
01
b2 b1 a1 a2
Abb. 20: Innenschaltung ver-
schiedener TAE-Anschlussdosen
C
(21) (22) (23)
02 03 04
(24) (25) (26) (27) (28) (29)
05 06 07 08 09 10
1 2 3 4 5 6
F
TAE-Einfachdose mit Codie-
rung F
TAE-Dreifachdose mit Codie-
rung N + F + N
TAE-Dreifachdose mit Codie-
rung N + F / F
27
