Lassen Sie von einer Elektrofachkraft alle Kabel
innerhalb des Gebäudes verlegen.
Warnung: Die Alarmfunktionen der TK-Anlage genü-
gen nicht den sicherheitstechnischen Anforderungen
von Alarmanlagen zum Schutz von Leib und Leben.
Verwenden Sie die TK-Anlage nur für einfache
Überwachungsvorgänge ohne sicherheitstech-
nische Anforderungen.
Voraussetzungen
– Installationskabel (z. B. J-Y(St)Y nx2x0,6) mit fol-
genden Merkmalen:
mindestens zwei Adern
ungeschirmt; aber: geschirmt bei ungünstigen
Bedingungen wie der Nähe eines starken Senders
oder einer Starkstromleitung
Durchzuführende Schritte
1.
Verlegen Sie die Leitungen.
2.
Verbinden Sie z. B. die Klemme But4/Klin4 mit dem
Alarmkontakt. Siehe Abb.
3.
Verbinden Sie die Klemme +12Volt mit dem Alarm-
kontakt. Siehe Abb. 48.
Wichtig: Wurde im Konfigurationsmanager die Kon-
taktart der Eingänge umkonfiguriert (Low-Pegel),
müssen Sie statt +12Volt die Klemme TGnd
anschließen.
Externe Musikquelle für Wartemusik anschließen
Hinweis: Beachten Sie beim Abspielen externer
Wartemusik die Gebührenpflicht für bestimmte
Musikstücke.
Voraussetzungen
– Ein Geräteanschlusskabel mit Cinch-Stecker
Durchzuführende Schritte
1.
Verbinden Sie die Cinch-Buchse Audio In mit der
Ausgangsbuchse der externen Musikquelle. Siehe
Abb. 49.
Weitere Schritte
Im Anschluss an die Inbetriebnahme müssen Sie im
Konfigurationsmanager das Modul als Quelle der
Wartemusik einstellen.
Um Strom zu sparen, können Sie die Versorgung der
externen Musikquelle mit einem Relais der TK-
Anlage ein- und ausschalten.
Bei Bedarf können Sie die Lautstärke der externen
Wartemusik über den Regler Volume Audio In am
Modul verändern. Siehe
COMmander 6000/R/RX - Firmwareversion 5.6 - Installations- und Inbetriebnahmeanleitung 05 11/12
48.
Abb. 49.
Sonstige Geräte anschließen
Weitere Schritte
Im Anschluss an die Inbetriebnahme müssen Sie im
Konfigurationsmanager den verwendeten Eingang
als Alarmeingang einstellen und die Alarmeinstellun-
gen vornehmen.

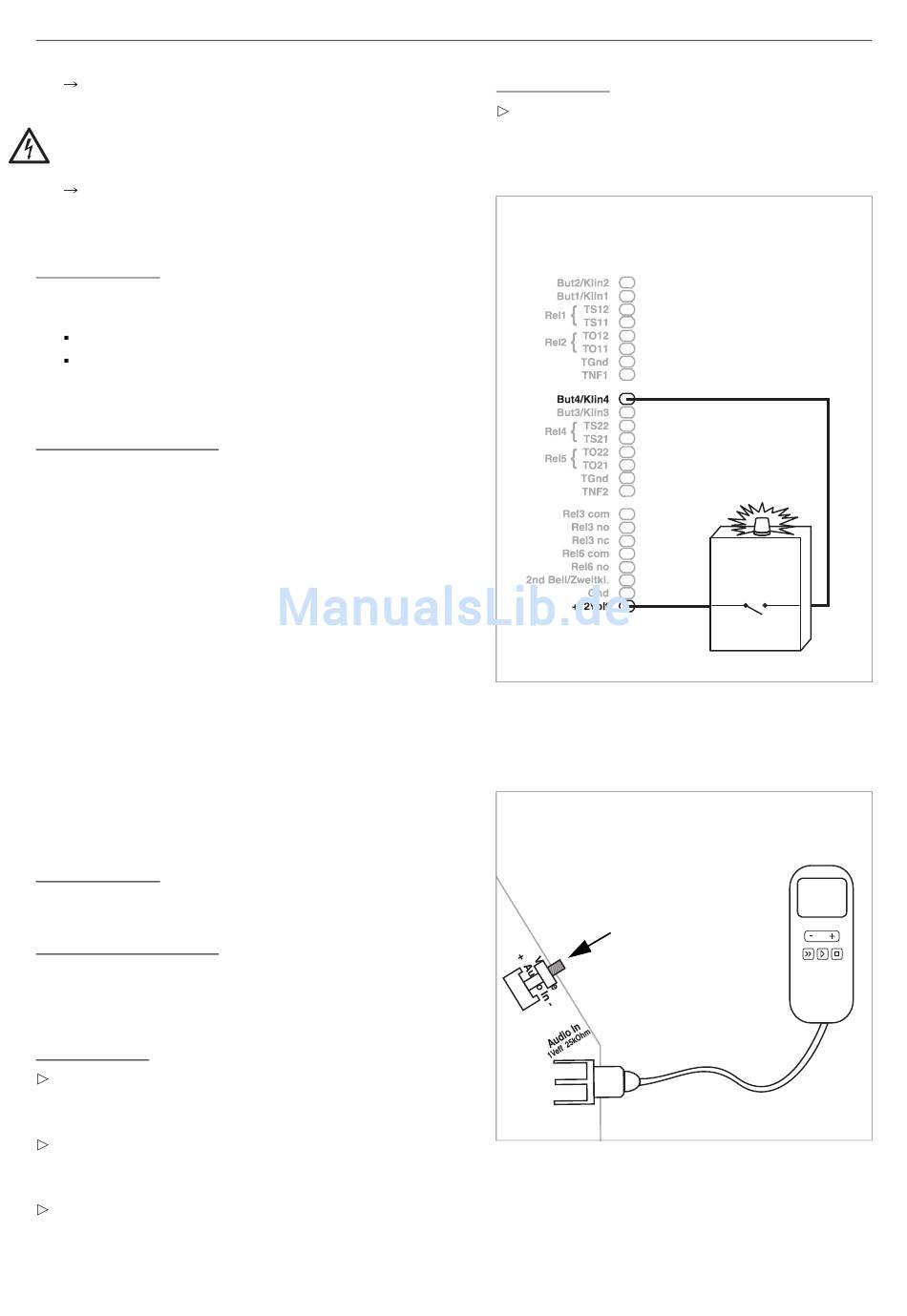

Abb. 48: Ausgabegerät für Alarmsignale
anschließen
Abb. 49: MP3-Spieler anschließen
Lautstärke
55
