Gerät für Alarmfunktionen anschließen
Wenn Sie nicht alle Klingeleingänge für die Tür benötigen, können
Sie einen der Klingeleingänge auch als Alarmeingang nutzen.
Beachten Sie bitte, dass die Alarmfunktionen der Tk-
Anlage nicht den sicherheitstechnischen Anforderungen
von Alarmanlagen zum Schutz von Leib und Leben
Wichtig
genügen. Für einfache Überwachungsvorgänge ohne
sicherheitstechnische Anforderungen ist die Tk-Anlage
jedoch gut gerüstet.
Der Klingeleingang wird im Konfigurationsmanager zum
Alarmeingang umkonfiguriert. Wird dabei auch der Ein-
Hinweis gangspegel umkonfiguriert (Low-Pegel), kann statt des
12-V-Ausgangs auch GND angeschlossen werden.
Für den Anschluss des Alarmkontakts benötigen Sie folgende
Anschlussklemmen:
„Klin1" oder „Klin2" zum Einspeisen der Alarmsignale
„TGnd" bei Verwendung des Low-Pegels oder „TOut" bei Ver-
wendung des High-Pegels
Verbinden Sie die Geräte, wie folgt
1. Verbinden Sie die Klemme „Klin1" oder „Klin2" mit dem Alarm-
kontakt.
2. Verbinden Sie – je nach Konfiguration – die Klemme „TGnd" oder
die Klemme „TOut" mit dem Alarmkontakt.
Externe Musikquelle für Wartemusik anschließen
Am Musikeingang des COMpact TSM-Moduls können Sie eine
externe Musikquelle (z. B. einen MP3-Player) anschließen. Dies
kann vorübergehend erfolgen zur Einspeisung und Speicherung
eines neuen Musikstücks als interne Wartemusik. Es kann aber auch
dauerhaft eine externe Musikquelle zur Einspeisung externer Warte-
musik angeschlossen bleiben.
Beim Abspielen externer Wartemusik muss die Gebüh-
renpflicht für bestimmte Musikstücke beachtet werden.
Hinweis
Bitte erkundigen Sie sich hierzu bei der zuständigen
Gesellschaft.
Die externe Musikquelle können Sie bei Bedarf auch über die Relais-
funktionen der Tk-Anlage ein-/ausschalten.
Die Lautstärkeeinstellung für die externe Wartemusik erfolgt über
den am Modul befindlichen Regler (siehe Pfeil in
Für den Anschluss der externen Musikquelle benötigen Sie folgende
Anschlussbuchse:
Cinch-Buchse für die Einspeisung der Audiosignale
Verbinden Sie die Geräte, wie folgt
1. Verbinden Sie die Cinch-Buchse mit der Ausgangsbuchse der
externen Musikquelle.
Lautsprecheranlage für Ansagen anschließen
Am Ansageausgang können Sie eine Lautsprecheranlage bzw.
einen Aktiv-Lautsprecher für die Durchführung von Ansagen
anschließen.
Die Lautsprecheranlage können Sie bei Bedarf auch über
die Relaisfunktionen der Tk-Anlage ein-/ausschalten.
Hinweis
Für den Anschluss der externen Musikquelle benötigen Sie folgende
Anschlussbuchse:
Cinch-Buchse für die Ausgabe der Audiosignale
Verbinden Sie die Geräte, wie folgt
1. Verbinden Sie die Cinch-Buchse mit der Eingangsbuchse der
Lautsprecheranlage.
(Abb. 37):
Abb. 38).
(Abb. 38):
(Abb. 38):
Anschluss diverser Geräte (Türfreisprechsysteme, Lautsprecher und andere)

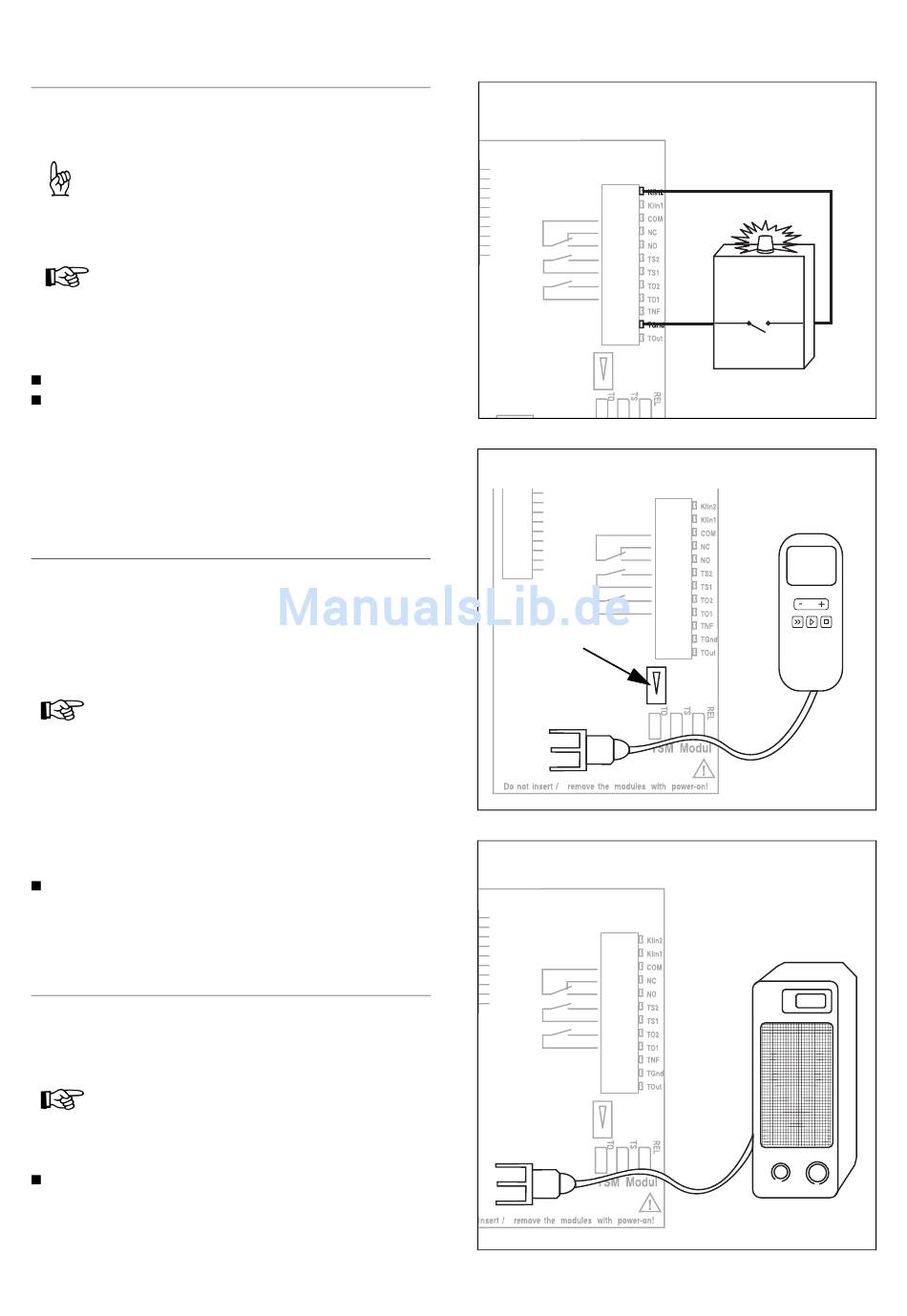

Abb. 37: Alarm
Abb. 38: Wartemusik mit MP3-Player
Lautstärke
Abb. 39: Lautsprecher für Ansage
Montage und Installation
25
