Analoge Endgeräte anschließen
Analoge Endgeräte anschließen
Dieser Abschnitt beschreibt, wie Sie verschiedene analoge Endgeräte am a/b-Port anschließen. Sofern möglich, wird dabei
unterschieden, ob Sie das Gerät direkt anschließen oder die Leitungen fest verlegen.
Warnung: Das Berühren spannungsführender Lei-
terbahnen oder Telefonanschlüsse kann zu einem
lebensgefährlichen elektrischen Schlag führen.
Ziehen Sie den Netzstecker der TK-Anlage und
die Netzstecker des Zubehörs aus der Steckdose,
bevor eine Elektrofachkraft das Gehäuse öffnet.
Analoge Endgeräte direkt am internen a/b-Port anschließen
Voraussetzungen
– Geringe Entfernung zwischen den Geräten
Hinweis: Bei größerer Entfernung des Endgeräts
von der TK-Anlage müssen Kabel und Anschlussdo-
sen fest verlegt werden. Siehe
– Verwendung der ersten drei internen a/b-Ports
Hinweis: Für die anderen a/b-Ports sind lediglich
Klemmen verfügbar.
Durchzuführende Schritte
1.
Schließen Sie das Endgerät wie in
internen a/b-Port an.
Hinweis: Die an der TK-Anlage vorhandenen Buch-
sen sind für alle Geräte gleichermaßen geeignet.

Kabel und Anschlussdose am internen a/b-Port verlegen

Warnung: Überspannungen, wie sie bei Gewitter
auftreten, können zu einem lebensgefährlichen elek-
trischen Schlag führen oder die TK-Anlage beschädi-
gen oder zerstören.
Lassen Sie von einer Elektrofachkraft alle Kabel
innerhalb des Gebäudes verlegen.
Verwenden Sie die a/b-Ports nicht zum Anschluss
von außen liegenden Nebenstellen.
Voraussetzungen
– Installationskabel (z. B. J-Y(St)Y 2x2x0,6) mit fol-
genden Merkmalen:
ein Adernpaar pro a/b-Port
26
Seite 26.
Abb. 18 an einem
COMpact 5010/5020 VoIP - Firmwareversion 4.2C - Installations- und Inbetriebnahmeanleitung 09 10/12
Wichtig: Nicht bestimmungsgemäße Verwendung
kann z. B. zu Funktionseinschränkungen oder Stö-
rungen, zur Zerstörung des Geräts oder schlimms-
tenfalls zur Gefährdung von Personen führen.
Schließen Sie nur Geräte an, die der bestim-
mungsgemäßen Verwendung der TK-Anlage ent-
sprechen.

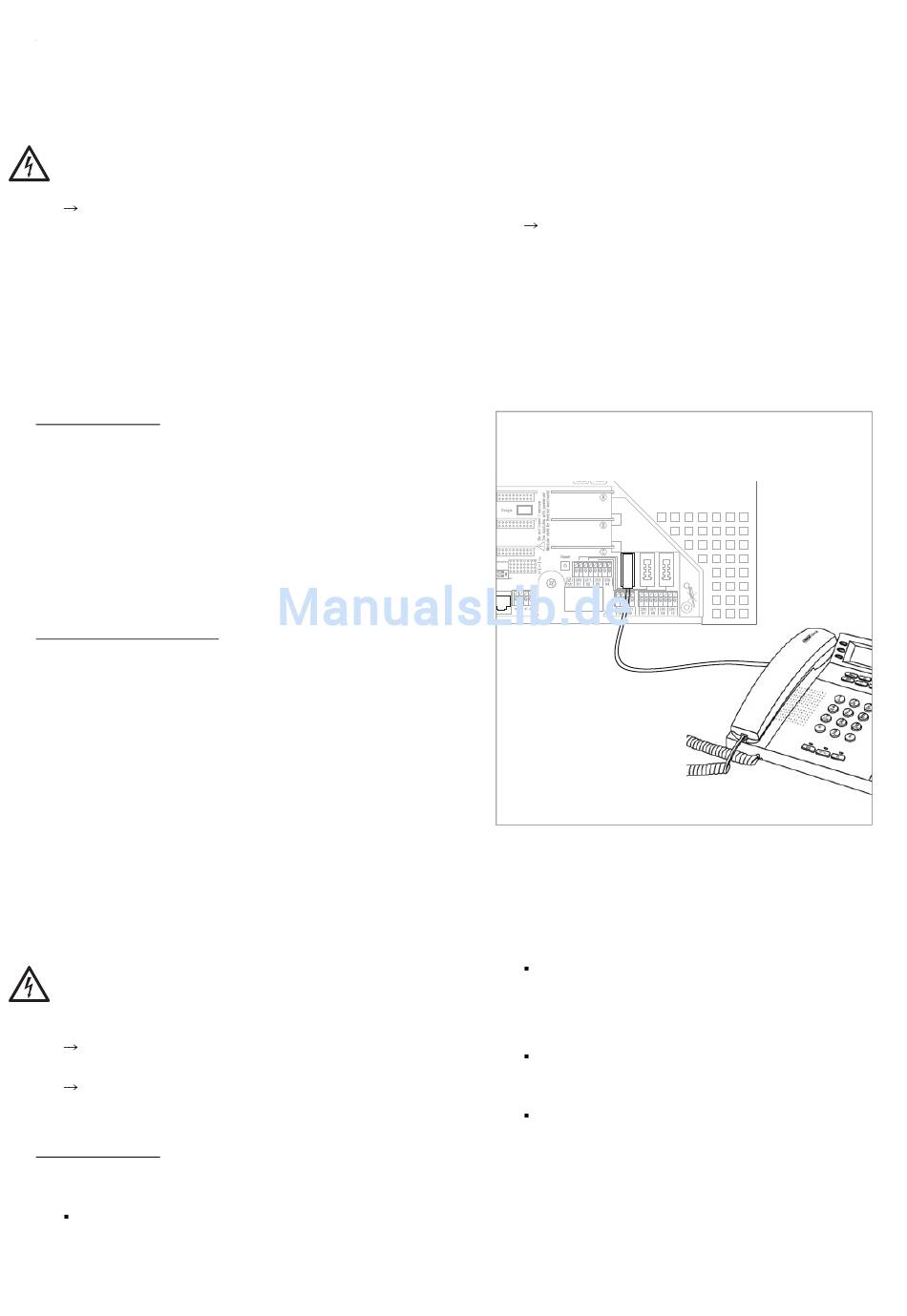

Abb. 18: Analoges Endgerät direkt anschließen
ungeschirmt; aber: geschirmt bei ungünstigen
Bedingungen wie der Nähe eines starken Senders
oder einer Starkstromleitung
– Eine TAE-Anschlussdose mit folgenden Merkmalen:
für Telefone oder Kombifaxgeräte eine TAE-Ein-
fachdose mit F-Codierung (eine mit „F" bezeich-
nete Buchse)
für Faxgeräte, Modems und Anrufbeantworter eine
TAE-Dose, die zusätzlich eine Buchse mit N-
Codierung besitzt
Hinweis: Verwenden Sie außerhalb Deutschlands
Westernbuchsen oder die landesüblichen analogen
Anschlussdosen.
