Montage und Installation
Anschluss der ISDN- und Systemtelefone am internen S
Folgende Anschlussvarianten sind möglich:
Bei geringer Entfernung eines Endgerätes von der Tk-Anlage
und Verwendung eines S
Anschluss an der vorhandenen Westernbuchse
Bei geringer Entfernung mehrerer Endgeräte von der Tk-Anlage
und Verwendung eines S
Anschluss über eine ISDN-Mehrfachsteckdose an der vorhande-
nen Westernbuchse (Abb.
Bei größerer Entfernung der Endgeräte von der Tk-Anlage –
Anschluss über fest verlegte Installationskabel und fest instal-
lierte ISDN-Anschlussdosen (interner S
Überspannungen, wie sie bei Gewitter auftreten, kön-
nen zu einem lebensgefährlichen elektrischen Schlag
oder zur Beschädigung bzw. Zerstörung der Anlage
Warnung
führen.
– Alle Kabel müssen innerhalb des Gebäudes verlegt werden.
Beachten Sie folgende Hinweise beim Anschluss eines
Endgerätes:
Hinweis
– Das Anschlusskabel eines Endgerätes darf maximal 10 m lang
sein.
– Die Abschlusswiderstände müssen in der Tk-Anlage am
betreffenden internen S -Port eingeschaltet sein.
0
– Bei Endgeräten mit eigener Spannungsversorgung müssen Sie
zusätzlich die Verbindung zum 230-V-Netz herstellen.
– Möchten Sie den Westernstecker wieder aus der Buchse heraus-
ziehen, müssen Sie, um ihn zu lösen, gleichzeitig auf die Rast-
nase drücken.
Beachten Sie zusätzlich folgende Hinweise bei der Ver-
wendung einer ISDN-Mehrfachsteckdose:
Hinweis
– Das Verbindungskabel zwischen der Tk-Anlage und der ISDN-
Mehrfachsteckdose darf max. 10 m lang sein.
– Im Fachhandel sind für diese Art der Verdrahtung als Sonderzu-
behör von Auerswald der ISDN-Multiplug und der ISDN-
Autoswitch erhältlich. Der ISDN-Autoswitch bietet außerdem die
Möglichkeit, ein einzelnes Notbetriebstelefon während eines
Stromausfalls vom internen auf einen externen S
ten. Das dazu verwendete Telefon muss den Notbetrieb unter-
stützen.
Installationskabel fest verlegen und Anschluss-
dosen installieren (interner S
Für die feste Verdrahtung (interner S
gende Installationskabel bzw. Anschlussdosen:
Ungeschirmtes 4-adriges
YY 2x2x0,6 St III Bd)
ISDN-Anschlussdosen (z. B. IAE oder UAE8)
Installieren Sie die Anschlussdosen wie folgt:
1. Legen Sie die Adern an den vier Klemmen des internen S
auf.
2. Verbinden Sie die IAE- oder UAE8-Steckdosen wie in
mit der Tk-Anlage.
Beachten Sie folgende Hinweise bei der Verlegung der
Leitungen:
Hinweis
– Verwenden Sie bei ungünstigen Bedingungen (z. B. die Nähe
eines starken Senders oder einer Starkstromleitung) ein
geschirmtes Kabel.
– Um Störeinflüsse weitgehend zu kompensieren, verwenden Sie
ein Kabel mit Sternvierer-Verseilung, das wie in
Seite 19 beschaltet wird. Dabei liegen sich sowohl die beiden
Adern der Sendeleitung (a1 und b1) als auch die beiden Adern
der Empfangsleitung (a2 und b2) jeweils gegenüber.
18
-Port
0
-Ports auf der Basisplatine – direkter
0
(Abb. 15)
-Ports auf der Basisplatine –
0
16)
-Bus)
0
-Port zu schal-
0
-Bus)
0
-Bus) benötigen Sie fol-
0
Installationskabel (z. B.
Abb. 18 auf

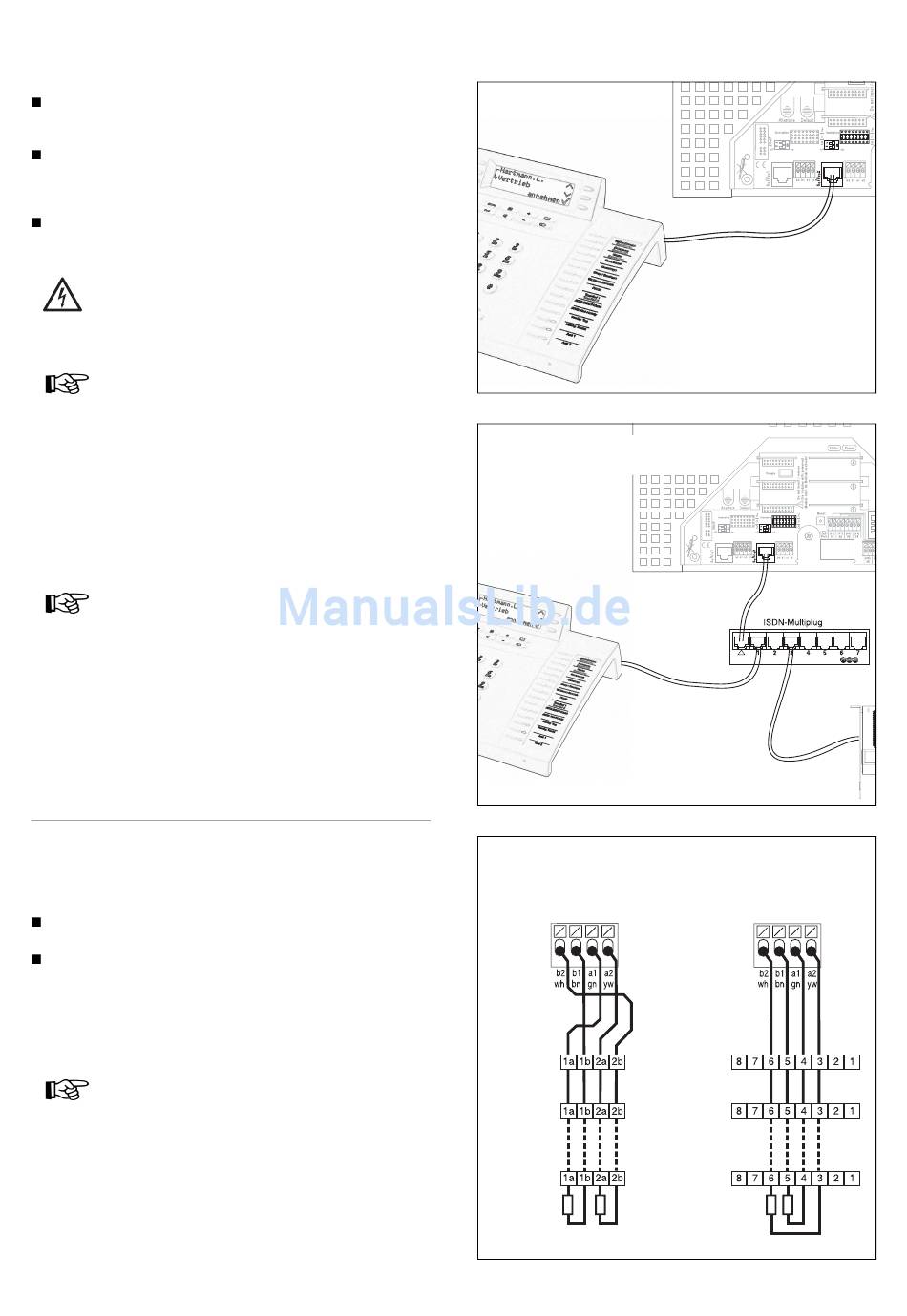

Abb. 15: Endgerät
direkt anschließen
Abb. 16: Endgeräte über
ISDN-Mehrfachsteckdose
Abb. 17: Klemmenbelegung
für IAE-Dosen
J-
-Ports
0
Abb. 17
1. IAE
2. IAE
letzte IAE
für UAE8-Dosen
1. UAE8
2. UAE8
letzte UAE8
