B

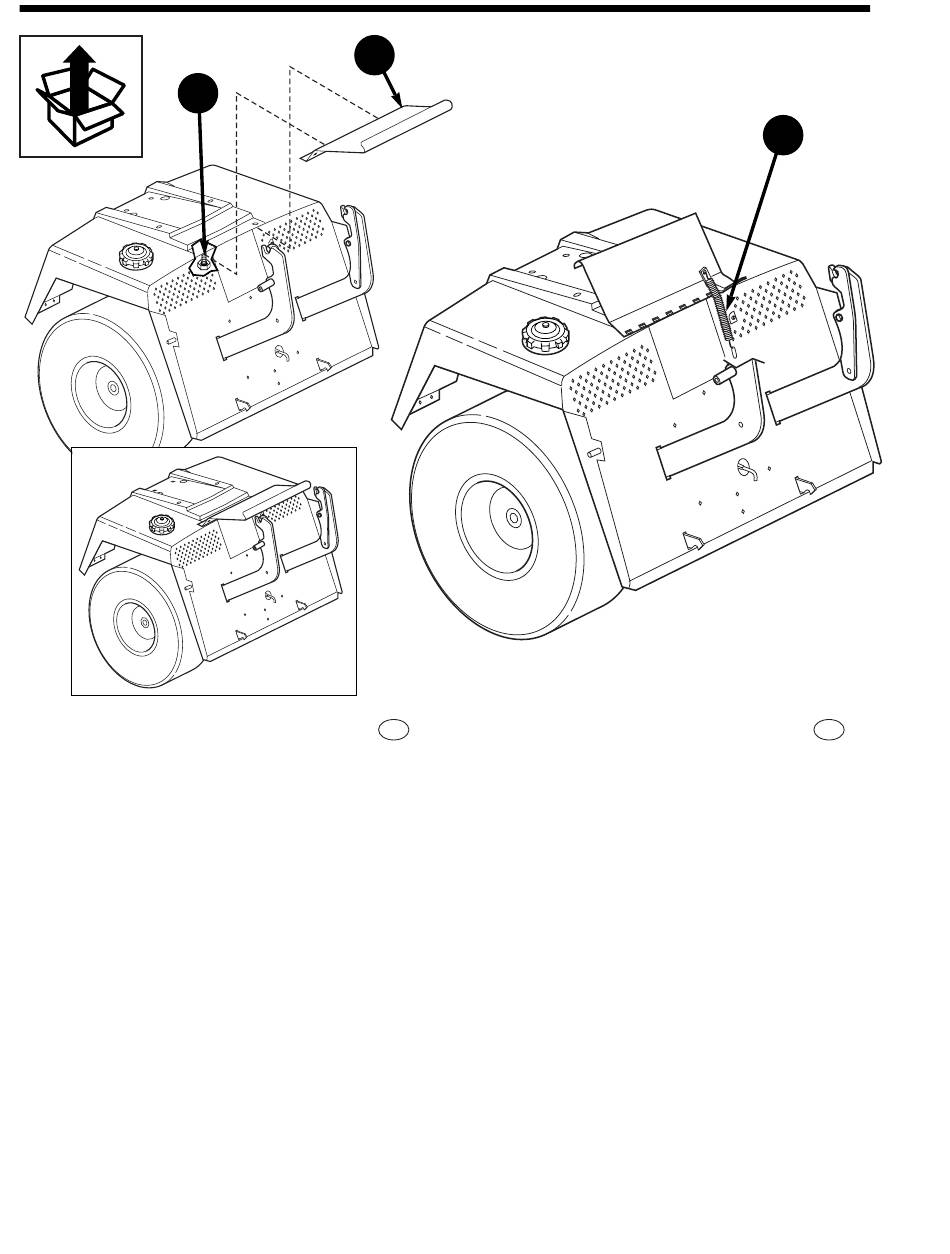

Install catcher cover
1. Loosen the inner seat deck nuts (B) on both sides
of the discharge tube. The nuts and studs can be accessed
through the wheel wells or discharge tube opening in the
back plate.
2. Insert the cover (A) between the seat deck and back plate.
Be sure the slots in the cover (A) engage the seat deck
studs (B).
3. Tighten the seat deck nuts (B).
4. Install the cover spring (C).
5. Check the fit between the catcher and cover. Adjust
if necessary.
H-12
A
Montér lem til græsopamler
GB
1. På undersiden af sædekonsollen løsnes møtrikkerne (B) på
hver side af udkastrøret. Møtrikker og gevind kan nås
gennem hjulkassen eller udkastrørets gennemføringsåbning
i bagpladen.
2. Stik lemmen (A) ind mellem sædekonsollen og bagpladen.
Sørg for, at slidserne i lemmen (A) griber fat om gevindene
under sædekonsollen (B).
3. Spænd møtrikkerne (B) til.
4. Anbring lukkefjederen (C).
5. Kontrollér tilpasningen mellem opsamler og lem. Justér
om nødvendigt.
C
DA
