Simplicity Baron Bedienerhandbuch Seite 202

A
B
C

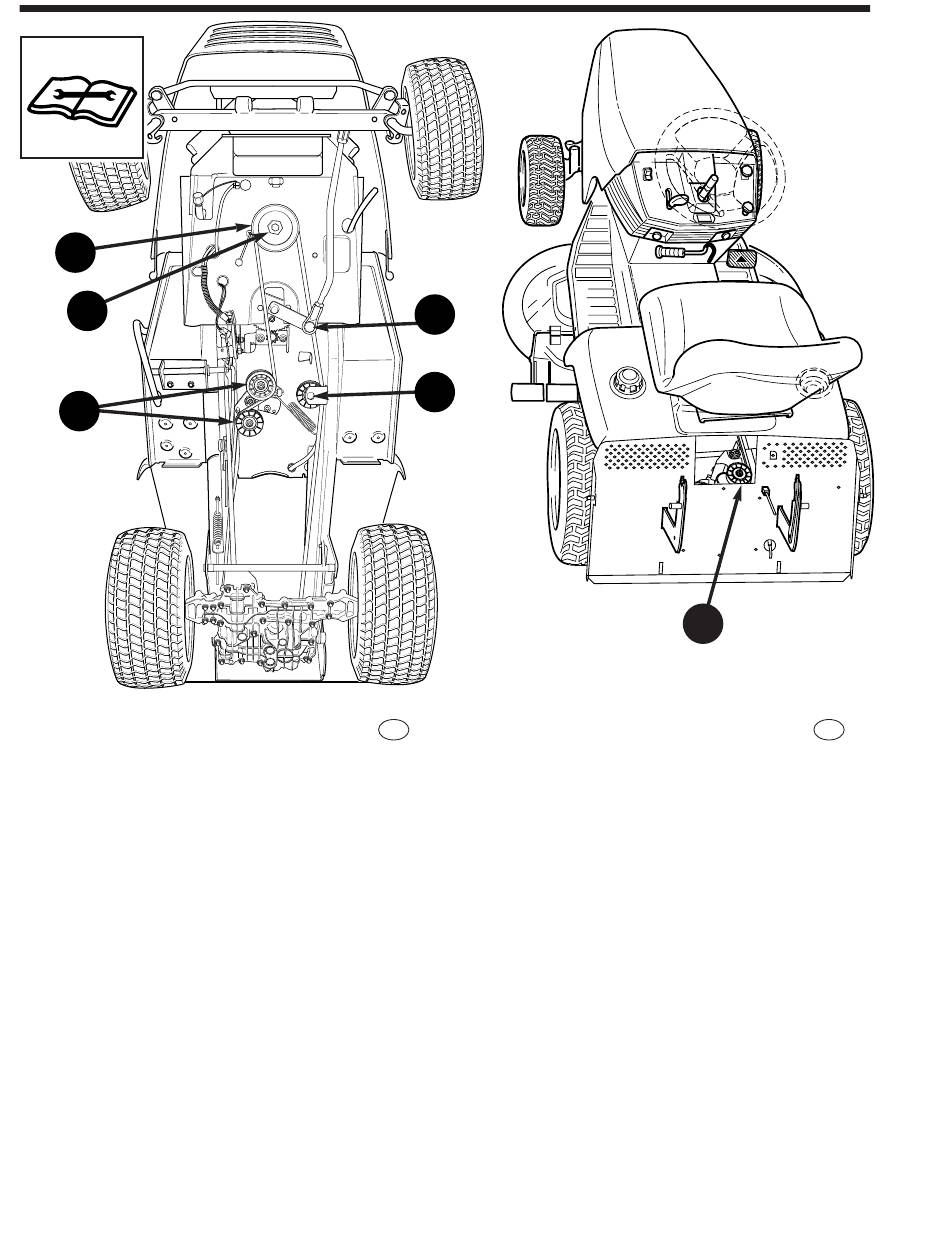

Tractor drive belt replacement
Remove old drive belt
1. Disengage the PTO, engage the parking brake, shut the
engine off, and remove the key. Remove the mower deck
and discharge tube.
2. Unplug the PTO clutch (A) electrical connector.
3. Remove the PTO clutch capscrew (B) and washers.
Remove the PTO clutch, drive pulley and key.
4. Remove the capscrew and locknut from the rear of
the drag link (D).
5. Loosen both idler assembly capscrews (C) and remove
the belt from the pulleys.
6. Loosen the front and rear frame idler pulleys (E and F) and
remove the belt from the pulleys.
7. Loosen the transmission belt guide and remove the belt
from the transmission pulley.
F-20
D
E
Udskiftning af transmissionens drivrem
GB
Afmontering af den gamle rem
1. Slå PTO fra, slå parkeringsbremsen til, sluk motoren og tag
2. Tag stikket ud af den elektriske kobling til PTO (A).
3. Fjern maskinbolten (B) og skiverne til PTO-koblingen.
4. Fjern maskinbolt og låsemøtrik fra enden af trækstangen (D).
5. Skru begge maskinbolte (C) til strammerullerne løs, og tag
6. Skru også den forreste og bageste medløbsrulle (E og F) på
7. Styret til transmissionsremmen løsnes og remmen tages af
(procedure continues)
tændingsnøglen ud. Afmontér klipper og udkastrør.
Afmontér PTO-kobling, remskive og akselkile.
remmen af skiverne.
chassiet løs, og tag remmen af disse skiver.
transmissionsskiven.
F
DA
(listen fortsætter)
