Bedienungsanleitung | VACON® 100 wandmontierte
Frequenzumrichter

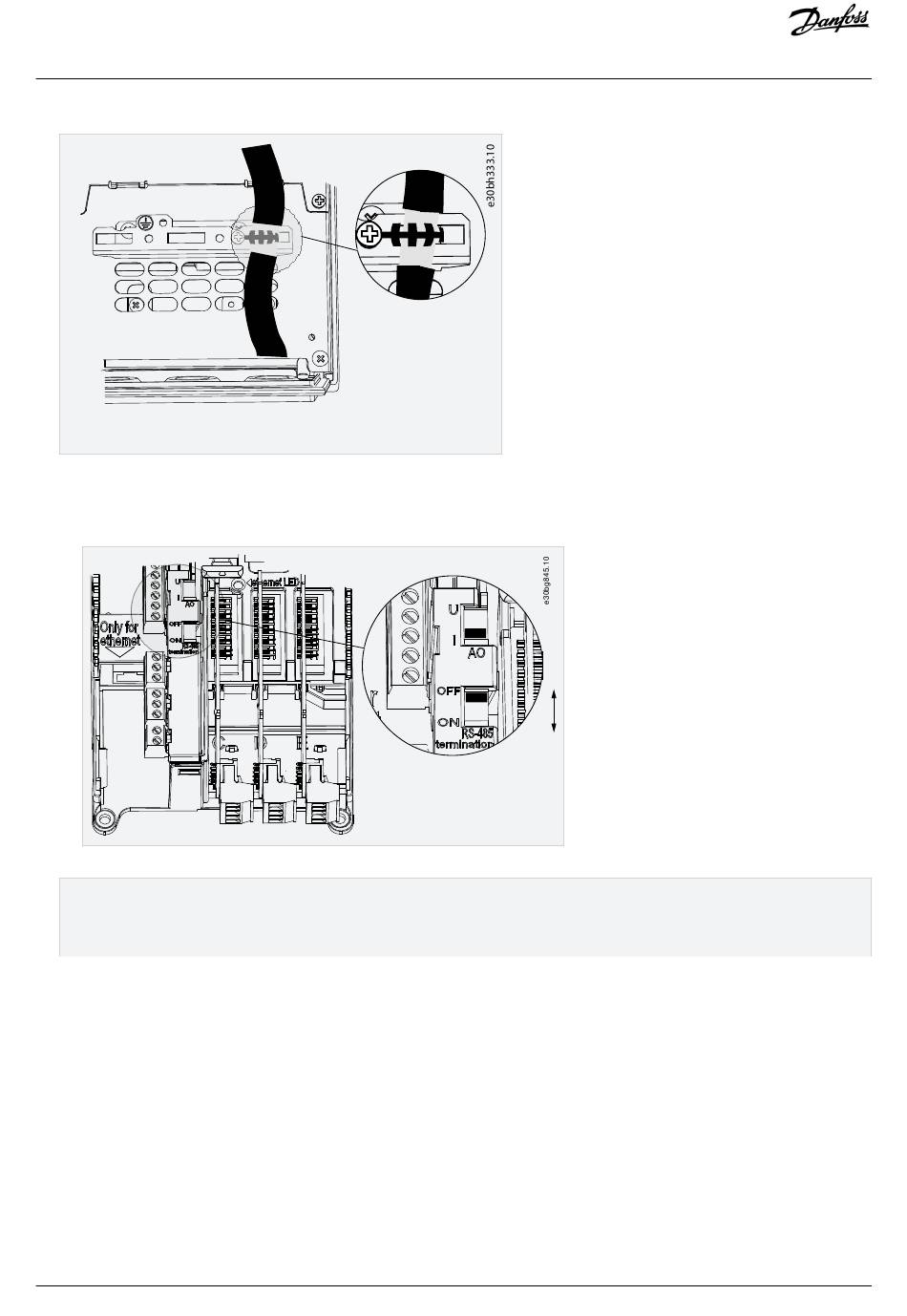

Abbildung 39:
Erdung des Kabels mit einer Erdungsschelle
4. Wenn der Frequenzumrichter das letzte Gerät am Feldbus ist, muss der Busabschluss eingerichtet werden. Richten Sie den
Busabschluss für das erste und letzte Gerät am Feldbusstrang ein. Wir empfehlen, das erste Gerät auf dem Feldbus zum Master-
Gerät zu machen.
A Sie finden die DIP-Schalter links an der Steuereinheit des Frequenzumrichters.
B Stellen Sie den DIP-Schalter für den RS485-Busabschluss auf die Position ON (EIN).
Die Abschlusswiderstände werden an beiden Enden der Feldbusleitung installiert, um Signalreflexionen in der Leitung zu
reduzieren.
Die Bias-Funktion ist im Busabschlusswiderstand integriert. Der Abschlusswiderstand beträgt 220 Ω.
Danfoss A/S © 2019.05
Steuereinheit
AQ298036140958de-000101 / DPD01713| 85
