Bedienungsanleitung | VACON® 100 wandmontierte
Frequenzumrichter
A
A Der Abschluss ist aktiviert
C Der Abschluss wird mit einem DIP-Schalter aktiviert
E Feldbus

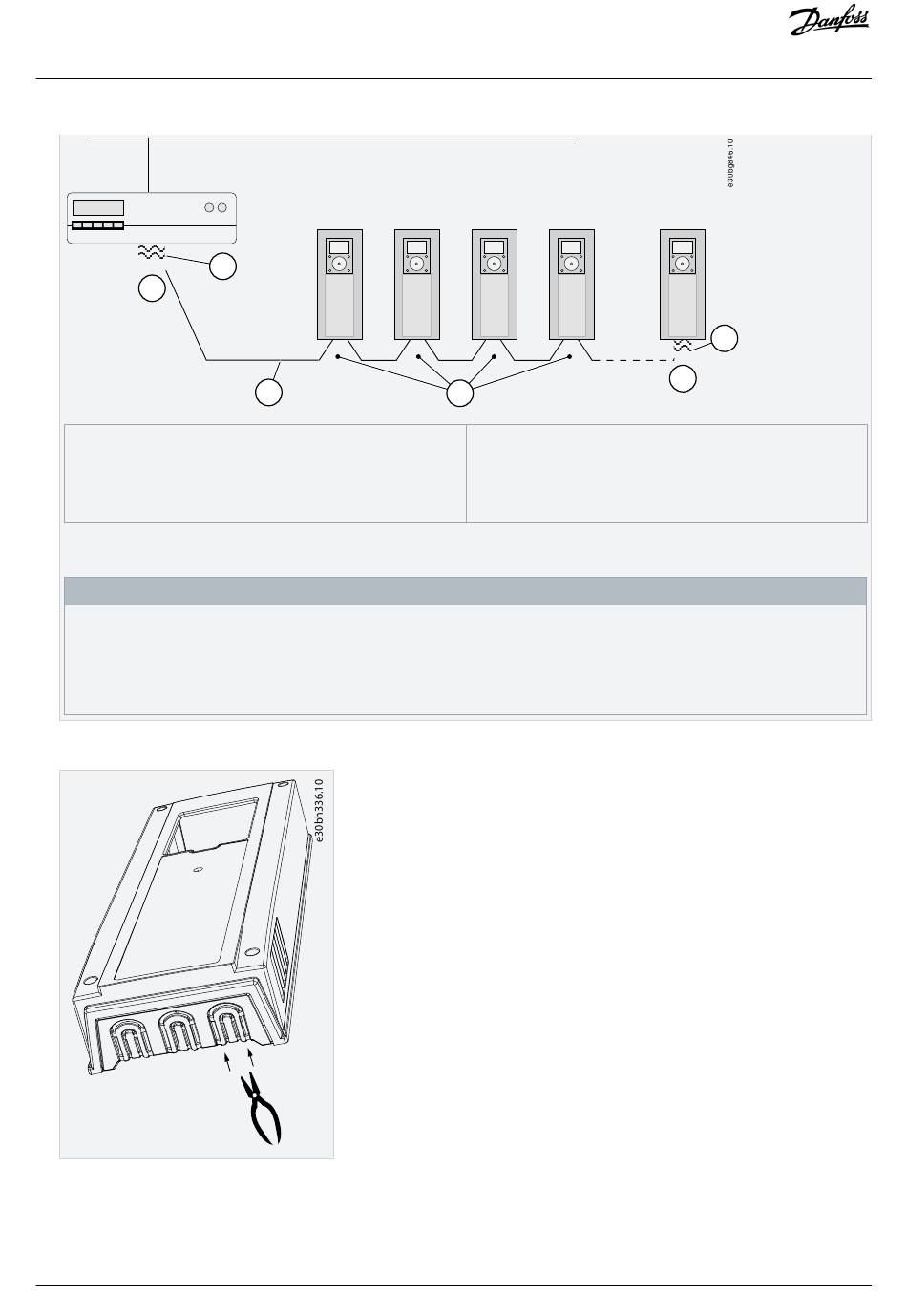

Abbildung 40: Einrichtung des Busabschlusses für eine Feldbusleitung
VERLUST DES ABSCHLUSSWIDERSTANDS
Wenn das letzte Gerät in der Feldbusleitung abgeschaltet wird, geht der Abschlusswiderstand verloren. Der Verlust des
Abschlusswiderstands verursacht Signalreflexionen in der Leitung, die die Feldbuskommunikation unterbrechen können.
Schalten Sie das letzte Gerät in der Feldbusleitung nicht ab, während der Feldbus aktiv ist.
-
5. Für IP21 schneiden Sie eine Öffnung für das RS485-Kabel in die Abdeckung des Frequenzumrichters, es sei denn, Sie haben
Öffnungen für andere Kabel geschnitten.
6. Bringen Sie die Abdeckung wieder auf dem Frequenzumrichter an. Ziehen Sie die RS485-Kabel auf die Seite.
86 | Danfoss A/S © 2019.05
D
E
B
B Der Abschluss ist deaktiviert
D Busabschluss. Der Widerstand beträgt 220 Ω.
