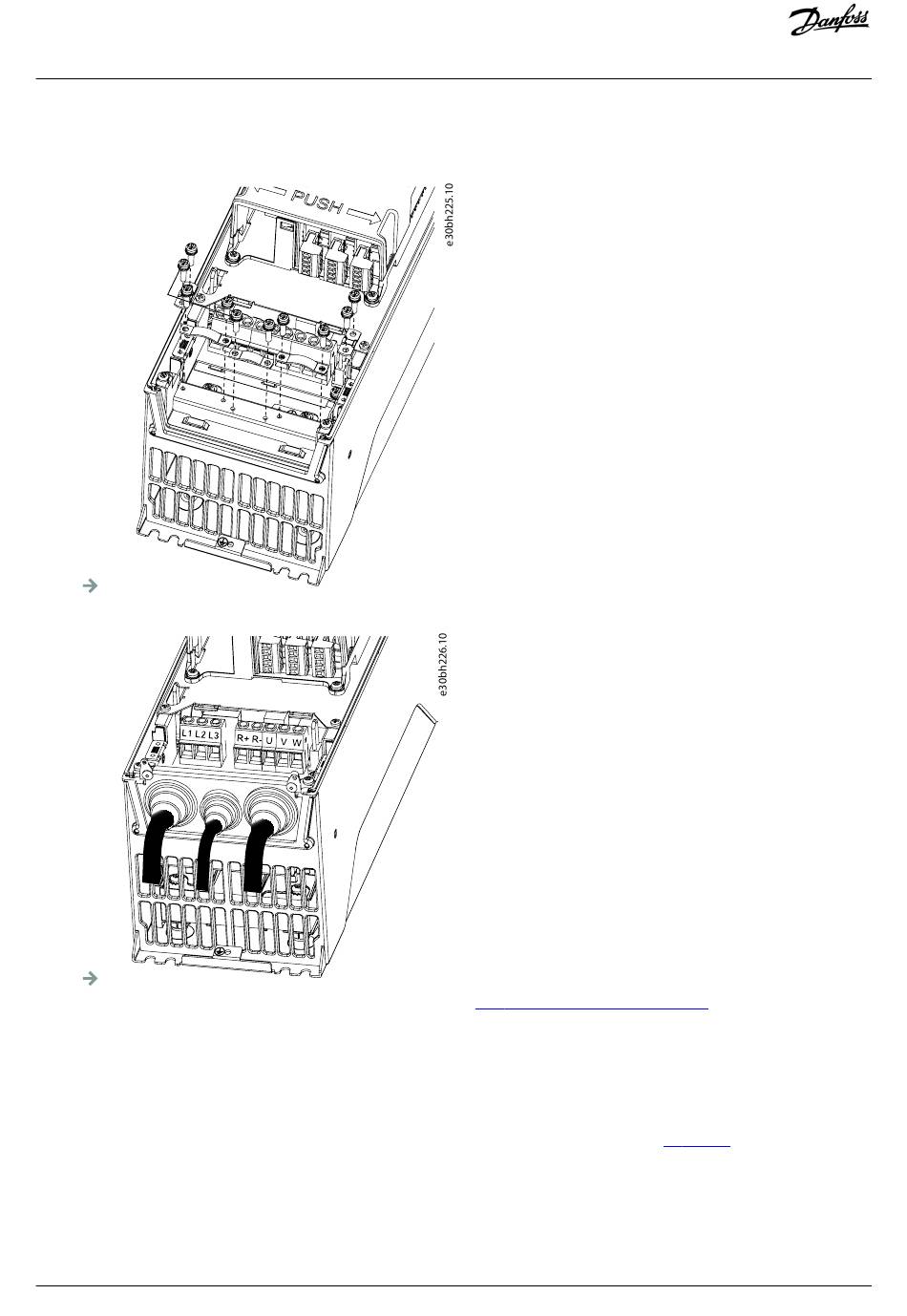

6. Entfernen Sie die Erdungsklemmen für den Kabelschirm und die Erdungsschellen für den Erdungsleiter. Das Anzugsmoment
beträgt 2,2 Nm oder 19,5 lb-in.
M4x16
(2.2 Nm)
7. Setzen Sie die Kabeleinführungsplatte mit den Kabeln in die Rille am Rahmen des Frequenzumrichters.
8. Schließen Sie die Kabel an. Siehe die korrekten Anzugsmomente in
A Legen Sie die Schirme aller drei Kabel frei, um eine 360-Grad-Verbindung mit den Erdungsschellen für den Kabelschirm
herzustellen.
B Schließen Sie die Phasenleiter des Netzkabels und des Motorkabels sowie die Leiter des Bremswiderstandskabels an die
richtigen Klemmen an.
C Befestigen Sie den Erdungsleiter jedes Kabels mit einem Erdungsklemme mit einer Erdungsschelle für jeden Erdungsleiter.
D Stellen Sie sicher, dass der externe Erdungsleiter mit der Erdungsschiene verbunden ist. Siehe
Danfoss A/S © 2019.05
10.5 Anzugsmomente der
Anschlüsse.
AQ298036140958de-000101 / DPD01713| 47
Elektrische Installation
6.3
Erdung.
