Bedienungsanleitung | VACON® 100 wandmontierte
Frequenzumrichter

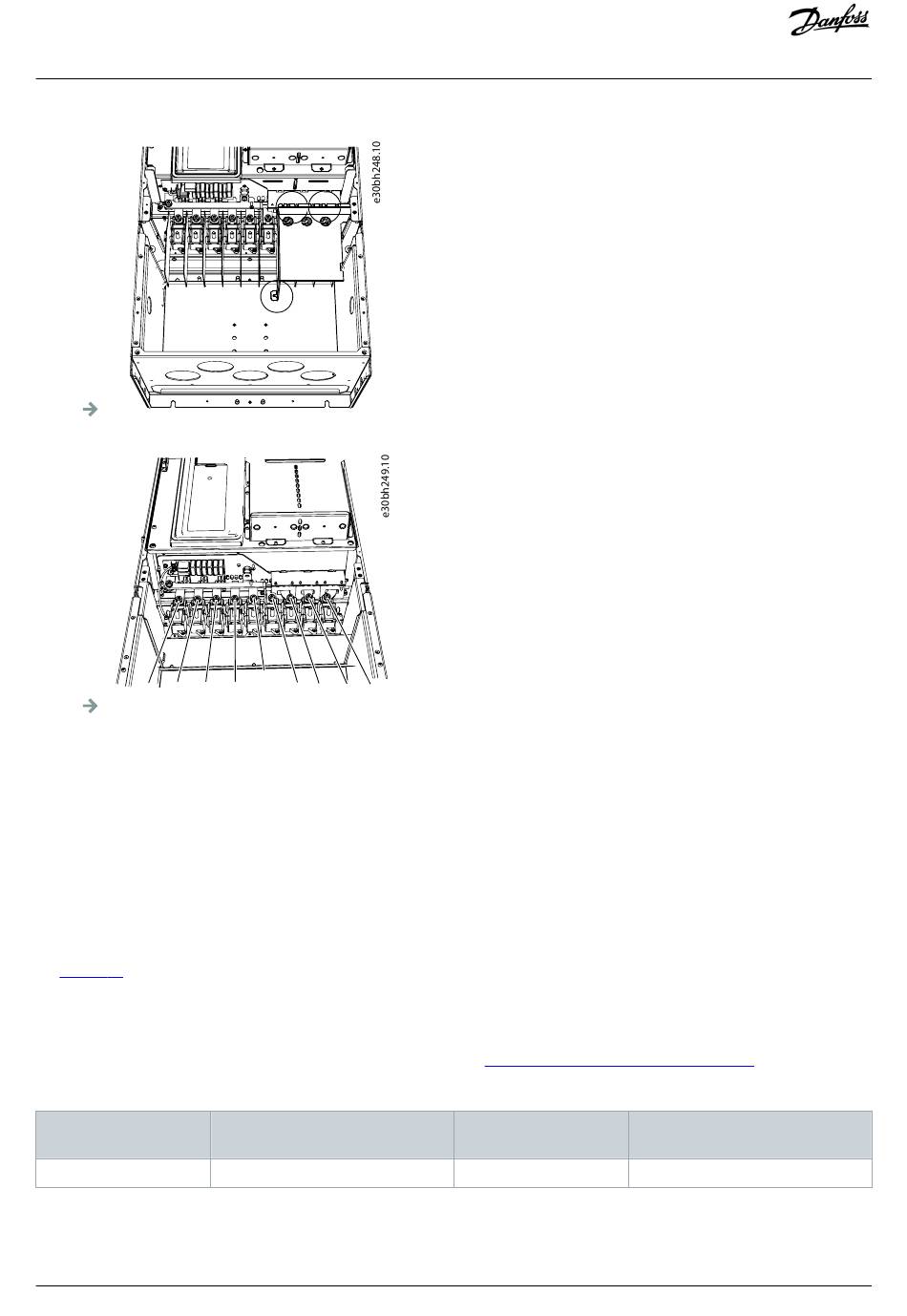

6. Suchen Sie die Motorklemmen. Die Position der Klemmen ist anders als üblich, insbesondere in MR8.
L2 L3 DC-
L1
6.5 Kabelinstallation
6.5.1 Weitere Anweisungen für die Kabelinstallation
•
Vor Beginn müssen Sie sicherstellen, dass keine der Komponenten des Frequenzumrichters unter Spannung steht. Lesen Sie die
Sicherheitshinweise sorgfältig im Abschnitt „Sicherheit".
•
Stellen Sie sicher, dass die Motorkabel in ausreichendem Abstand zu anderen Kabeln verlegt werden.
•
Überkreuzungen von Motorkabeln mit anderen Kabeln müssen in einem Winkel von 90 Grad erfolgen.
•
Wenn möglich, verlegen Sie die Motorkabel und andere Kabel nicht über lange Strecken parallel.
•
Wenn die Motorkabel und andere Kabel über lange Strecken parallel verlegt werden, halten Sie die Mindestabstände ein (siehe
Tabelle
15).
•
Die angegebenen Abstände gelten auch zwischen Motorkabeln und Signalkabeln anderer Systeme.
•
Die maximalen Längen von geschirmten Motorkabeln betragen 100 m/328 ft (für MR4), 150 m/492 ft (für MR5 und MR6) und 200
m/656 ft (für MR7, MR8 und MR9).
•
Wenn Kabelisolierungsprüfungen erforderlich sind, lesen Sie dazu in
Tabelle 15: Mindestabstände zwischen Kabeln
Abstand zwischen Ka‐
beln [m]
0,3
44 | Danfoss A/S © 2019.05
DC+
R+ R-
U
V W
Länge des abgeschirmten Kabels
[m]
≤ 50
8.3 Messung von Kabel- und
Abstand zwischen Ka‐
beln [ft]
1,0
Elektrische Installation
Motorisolation.
Länge des abgeschirmten Kabels
[ft]
≤ 164,0
AQ298036140958de-000101 / DPD01713
