10.2.2 Abmessungen für die Flanschbefestigung
10.2.2.1 Abmessungen für die Flanschmontage des MR4

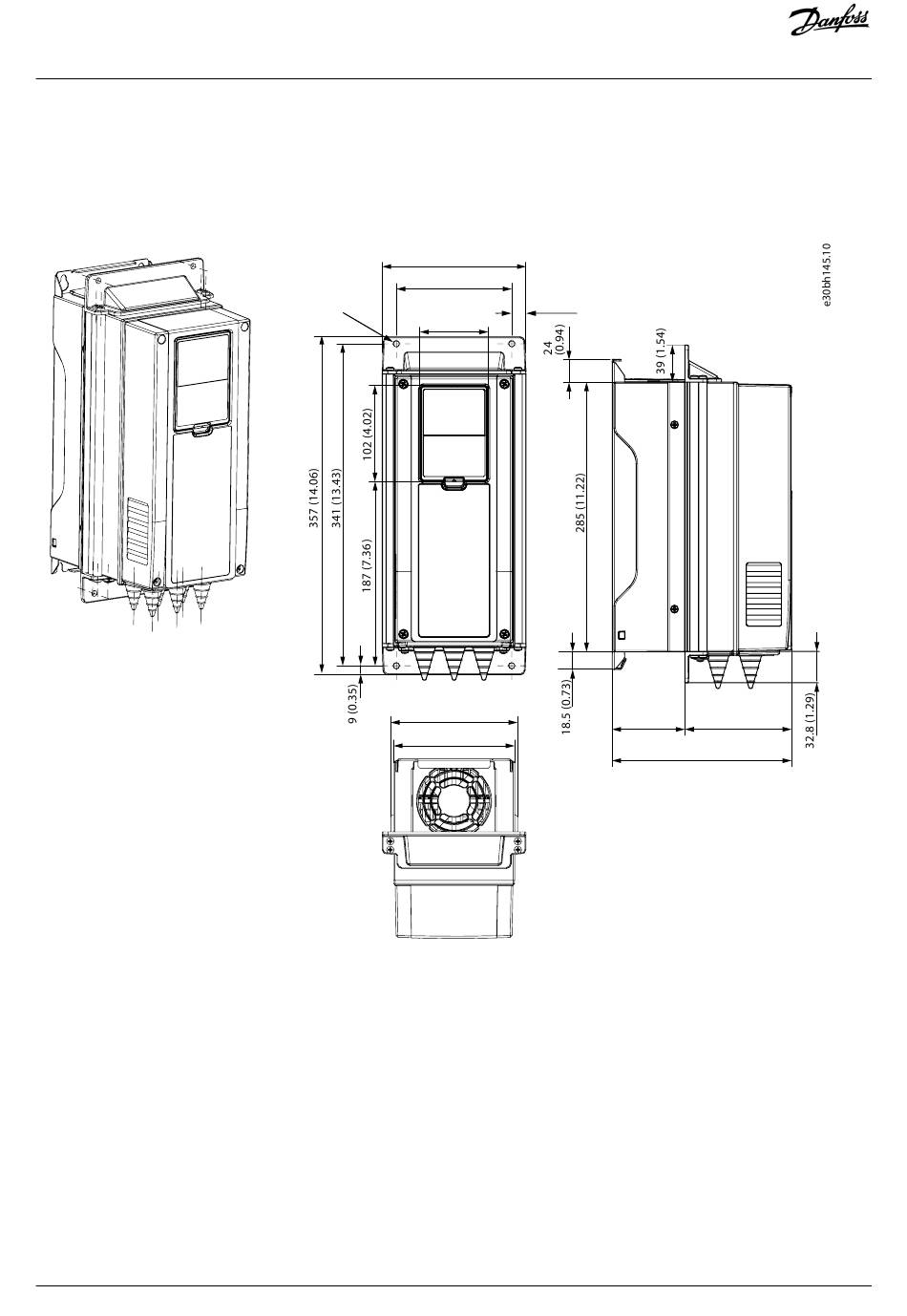

Abbildung 54: Abmessungen des MR4 bei Flanschmontage, mm (in)
Danfoss A/S © 2019.05
152 (5.98)
122 (4.80)
Ø7 (0.28)
72 (2.83)
134 (5.28)
128 (5.04)
15
(0.59)
113 (4.45)
77 (3.03)
190 (7.48)
AQ298036140958de-000101 / DPD01713| 105
