Bedienungsanleitung | VACON® 100 wandmontierte
Frequenzumrichter
Verfahren
1. Isolieren Sie Motor-, Netz- und Bremswiderstandskabel ab. Siehe
®
Die VACON
100 FLOW- und HVAC-Software unterstützt die Funktionen für dynamisches Bremsen oder Bremswiderstand nicht.

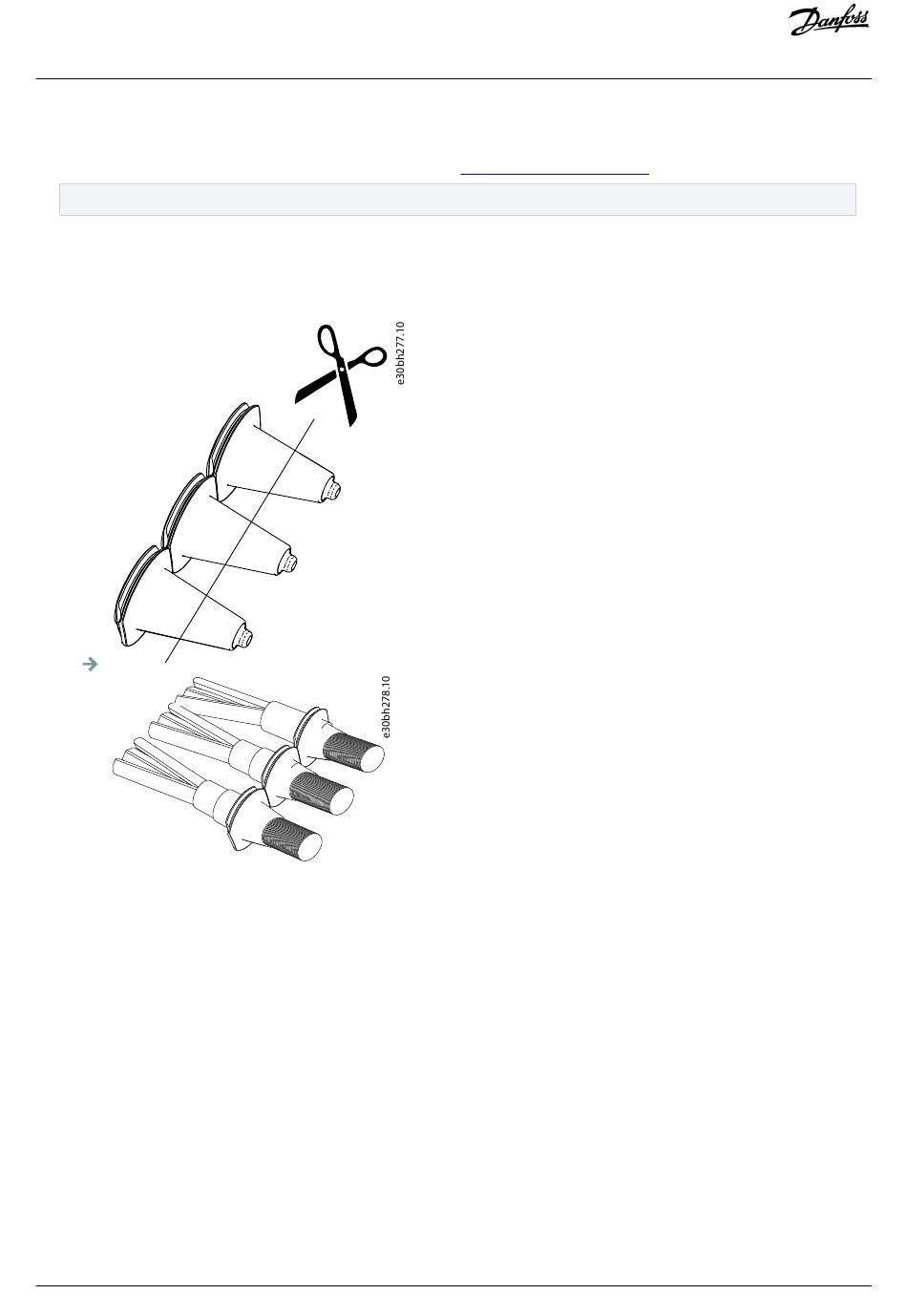

2. Schneiden Sie die Kabeldurchführungen auf, um die Kabel hindurchführen zu können.
A Schneiden Sie die Öffnungen der Kabeldurchführungen nicht weiter auf, als für die verwendeten Kabel erforderlich.
B Falls die Kabeldurchführungen beim Hindurchführen der Kabel Falten bilden, ziehen Sie das Kabel ein Stück zurück, um sie zu
glätten.
3. Bringen Sie die Kabeldurchführung und das Kabel so an, dass der Rahmen des Frequenzumrichters in der Rille der Dichtung sitzt.
A Für die Schutzart IP54 (UL Typ 12) muss die Verbindung zwischen Kabeldurchführung und Kabel fest sein. Ziehen Sie den
ersten Teil des Kabels gerade durch die Kabeldurchführung, sodass es gerade bleibt.
B Wenn dies nicht möglich ist, verfestigen Sie die Verbindung mit Isolierband oder einem Kabelbinder.
50 | Danfoss A/S © 2019.05
10.4 Abisolierlängen der
Kabel.
Elektrische Installation
AQ298036140958de-000101 / DPD01713
