Bedienungsanleitung | VACON® 100 wandmontierte
Frequenzumrichter
Sollwertpotentiometer
1 bis 10 kΩ
2-Anschluss-Geber
Istwert
I = (0)4 bis 20 mA
mA
RUN
(BETRIEB)

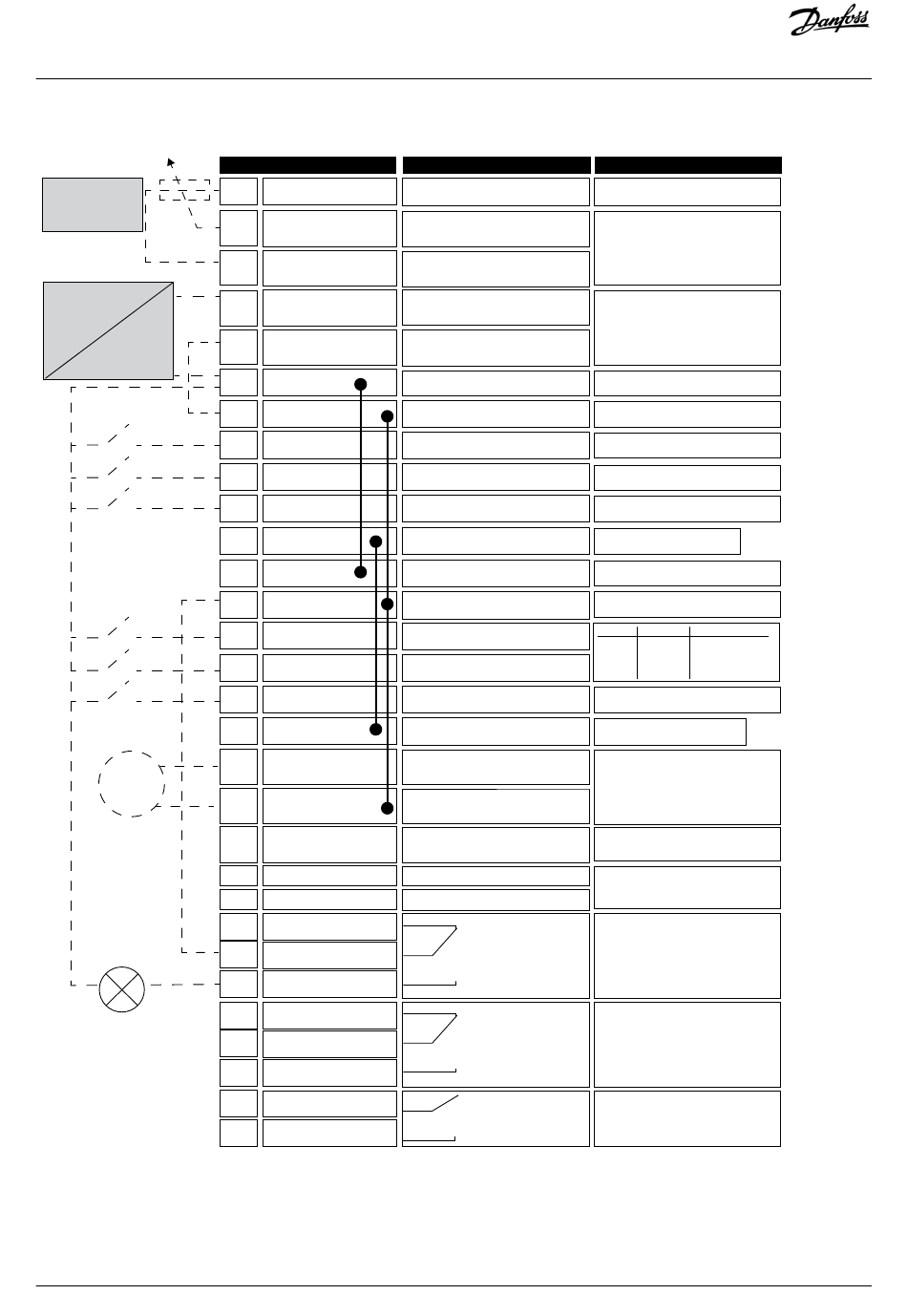

Abbildung 20: Signale der Steuerklemmen an der E/A-Standardkarte und die Standard-Steueranschlüsse
Danfoss A/S © 2019.05
Klemme
1
+10 Vref
2
AI1+
3
AI1-
4
AI2+
5
AI2-
6
24 Vout
7
GND
8
DI1
9
DI2
10
DI3
11
CM
12
24 Vout
13
GND
14
DI4
15
DI5
16
DI6
17
CM
18 AO1+
19
AO1-/GND
30
+24 Vin
A
RS485
B
RS485
21
RO1 NC
22
RO1 CM
23
RO1 NO
24
RO2 NC
25
RO2 CM
26
RO2 NO
32
RO3 CM
33
RO3 NO
Standard-E/A-Karte
Signal
Sollausgang
Analogeingang,
Spannun g oder Strom
Gemeinsamer
Analogeingang, (Strom)
Analogeingang,
Spannun g oder Strom
Gemeinsamer
Analogeingang, (Strom)
24 V Hilfsspannung
E/A Masse
Digitaleingang 1
Digitaleingang 2
Digitaleingang 3
Gemeinsamer Bezug
für DI1-DI6
24 V Hilfsspannung
E/A Masse
Digitaleingang 4
Digitaleingang 5
Digitaleingang 6
Gemeinsamer
Bezug für DI1-DI6
Analogsignal
(+-Ausgang)
Gemeinsamer
Analogausgang / E/A-Masse
24 V
Hilfseingangsspannung
Serieller Bus, negativ
Serieller Bus, positiv
Relaisausgang 1
Relaisausgang 2
Relaisausgang 3
Beschreibung
Frequenzsollwert
Frequenzsollwert
Start vorwärts
Start rückwärts
Externer Fehler
*)
DI4 DI5
Freq.sollw.
Analogeingang 1
Offen Offen
Geschlossen Offen Festfrequenz 1
Festfrequenz 2
Offen Geschlossen
Festfrequenz 3
Geschlossen Geschlossen
Fehlerquittierung
*)
Ausgangsfrequenz
Modbus RTU
BACnet, N2
RUN (BETRIEB)
FAULT (FEHLER)
READY (BEREIT)
