7.6
7.6.1
➢
➢
7.6.2
FRE/DE (1710) 9.3

Ersetzen des Laufrades und des Spaltrings

Das Spiel zwischen dem halb offenen Laufrad und der Schleißplatte muss mindestens
0,3 mm und darf maximal 0,6 mm betragen. Wenn die Förderleistung der Pumpe
nachlässt, kann das auf Verschleiß des Laufrades und der Schleißplatte deuten. Um das
kontrollieren zu können, muss die Pumpe demontiert werden, damit das Spiel zwischen
Laufrad und Schleißplatte gemessen werden kann.
Messen des Spiels zwischen Laufrad und Schleißplatte – FRE Lagergruppe 1

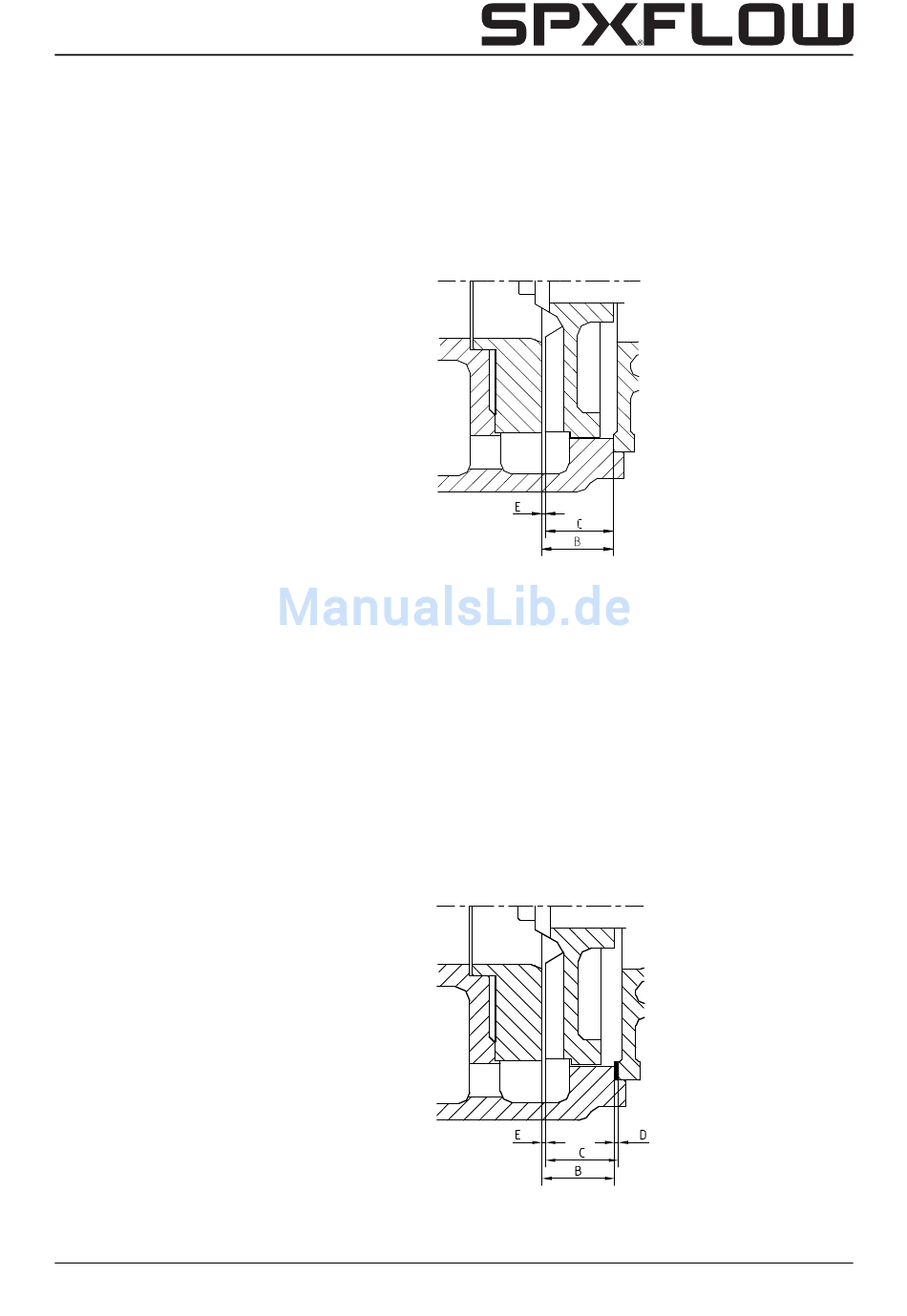

Abbildung 12:Spiel zwischen Laufrad und Schleißplatte.
1 Demontieren Sie die Back-Pull-Out-Einheit, siehe Abschnitt 7.5.2 "Demontage Back-
Pull-Out-Einheit".
2 Messen Sie den Abstand B zwischen der Schleißplatte und dem Pumpengehäuse,
siehe Abbildung 12.
3 Messen Sie den Abstand C zwischen Laufrad und Zwischendeckel, siehe Abbildung
12.
4 Stellen Sie die Dicke des anzubringenden Distanzrings (0220) fest nach der Formel:
E = B – C.
E sollte zwischen 0,3 und 0,6 mm betragen.
Wenn die errechnete Dicke E größer als 0,6 mm ist, müssen Laufrad und Schleißplatte
ersetzt werden.
Messen des Spiels zwischen Laufrad und Schleißplatte – Andere FRE Lagergruppen
Abbildung 13:Spiel zwischen Laufrad und Schleißplatte.
Demontage und Montage 35
