9.11
9.11.1
9.11.2
96

Teile FRE - plan 11

Schnittzeichnung FRE - plan 11

1410
1400

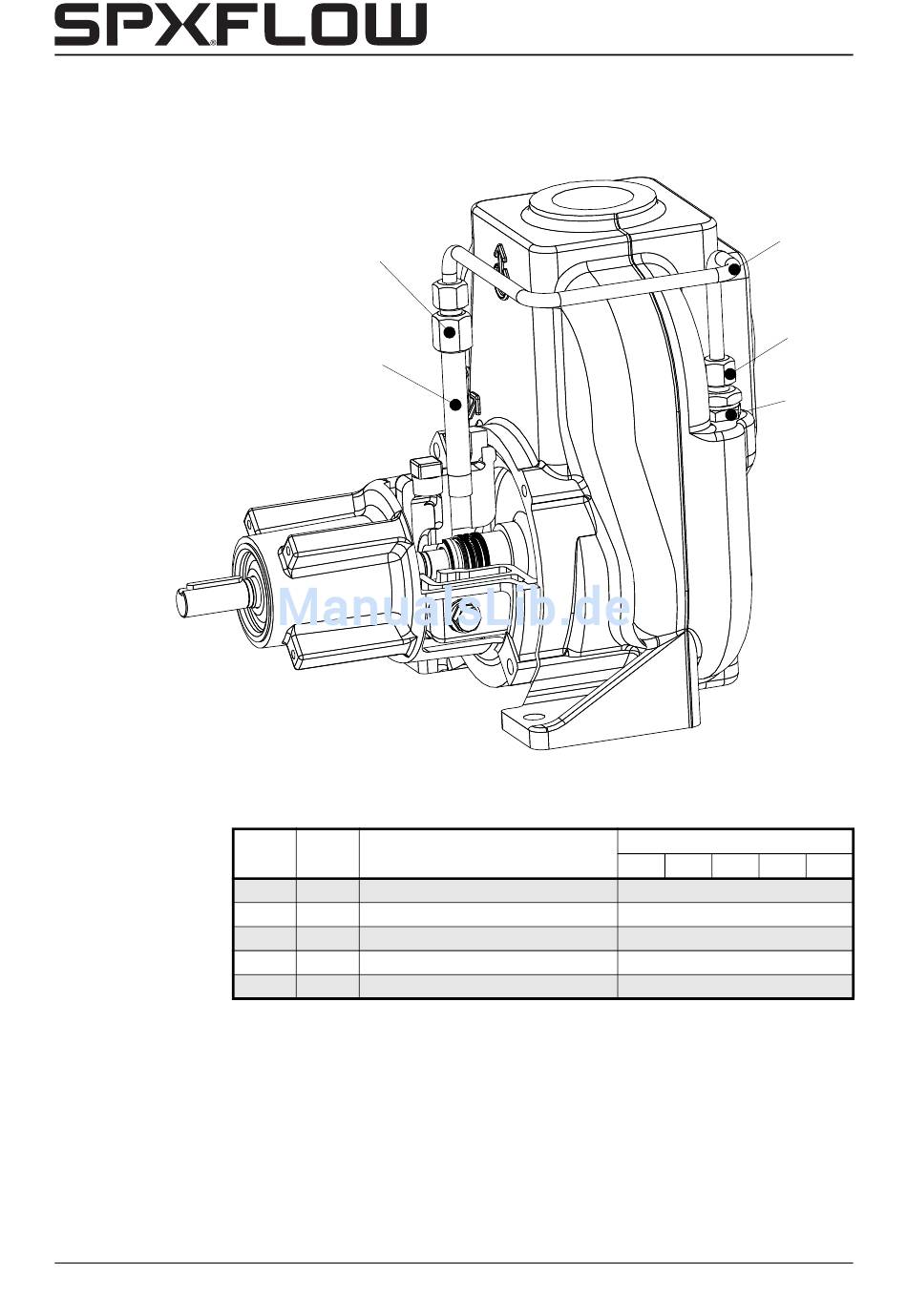

Abbildung 54:Schnittzeichnung FRE - plan 11.
Stückliste FRE – Plan 11
Pos.Nr. Anzahl Beschreibung
1400
1
Rohrnippel
1410
1
Rohrverbindung
1420
1
Rohr
1440
1
Verlängerungsstück
1450
1
Verschraubung (Bolzen)
Artikel 1440 nicht für 32–110, 32–150, 40–110, 40–170, 50–205 und 65-230.
Teile
1420
1450
1440
Material
G1
G2
G6
B2
Edelstahl
Edelstahl
Edelstahl
Edelstahl
Edelstahl
FRE/DE (1710) 9.3
R6
