Teile Doppeltwirkende Gleitringdichtung MD1

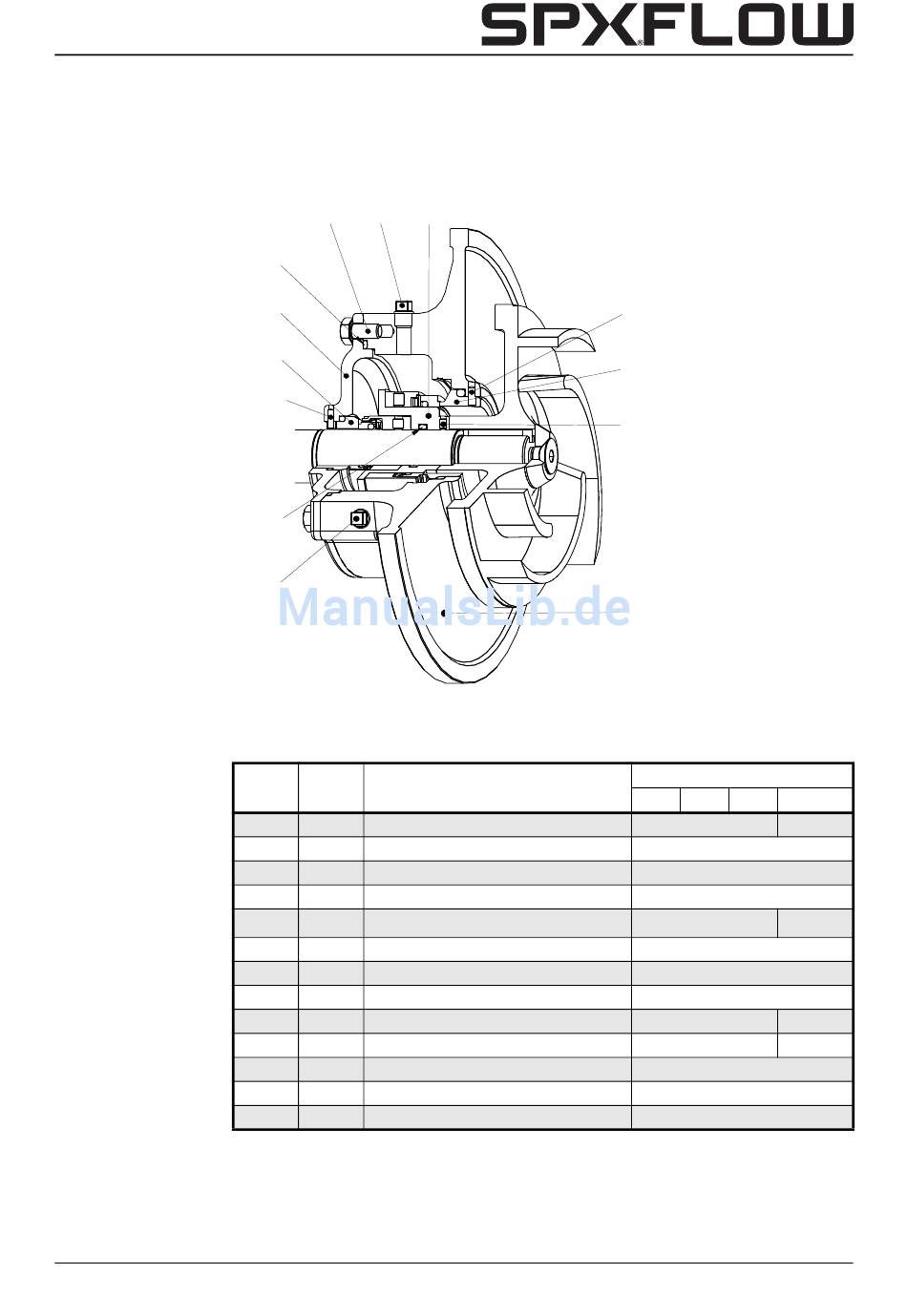

Schnittzeichnung Doppelte Gleitringdichtung MD1

1800 1280
1300
1230
1220
1260
1320
1290
Abbildung 55:Schnittzeichnung Doppelte Gleitringdichtung MD1.
Stückliste Doppelte Gleitringdichtung MD1
Pos.Nr. Anzahl Beschreibung
0110 1 Zwischendeckel
1200* 1 Wellenschutzhülse
1220* 1 Gleitringdichtung
1225* 1 Gleitringdichtung
1)
1230 Dichtungsdeckel
1
1250 2 Stellschraube
1260 1 Sicherungsstift
1270 1 Sicherungsstift
1280 1 Stopfen
1290 1 Stopfen
1300* 1 O-Ring
1320* 1 O-Ring
1800 3 Bolzen
1)
Lagergruppe 1 : G1, G2 und G6 Konfiguration ist dieselbe wie R6
-- Materialien nicht spezifiziert
1200
Teile
1270
1225
1250
0110
Material
G1 G2 G6
Gusseisen Edelstahl
Edelstahl
--
--
Gusseisen Edelstahl
Edelstahl
Edelstahl
Edelstahl
Gusseisen Edelstahl
Gusseisen Edelstahl
--
--
Edelstahl
R6
