FreFlow
7.10
7.10.1
7.11
7.11.1
7.11.2
FRE/DE (1710) 9.3

FREF

Montage des Elektromotors

Die verwendeten Positionsnummern beziehen sich auf Abbildung 50.
1 Den Elektromotor vertikal mit dem Wellenende nach oben legen.
2 Die Traglaterne (0250) auf den Motor legen und sie mit Schrauben (0850) und
Muttern (0900) arretieren.

FREM

Montage des Verbrennungsmotors

Die verwendeten Positionsnummern beziehen sich auf Abbildung 51.
1 Kontrollieren Sie, dass das axiale Spiel der Motorwelle nicht mehr als 0,3 mm beträgt.
2 Den Verbrennungsmotor vertikal mit dem Wellenende nach oben legen.
3 Loctite 648 am Ende der Motorwelle auftragen. Niemals schnelltrocknendes
Loctite verwenden!
4 Die Steckwelle (2200) über das Ende der Motorwelle schieben. Sorgen Sie dafür,
dass das Loch für die Stellschraube mit der Passfedernut der Motorwelle
übereinstimmt.
5 Die Stellschraube (2280) mit Loctice 243 montieren, ohne diese festzuziehen.
6 Die Traglaterne (0250) auf den Motor legen und sie mit Schrauben (0850) und
Muttern (0900) arretieren.

Einstellen des Laufrades

1 Den Zwischendeckel (0110), die Gleitringdichtung (1220) und das Laufrad (0120)
montieren.
2 Das Laufrad auf einen Abstand A zwischen der Rückseite des Laufrades und dem
Zwischendeckel einstellen. Siehe nachstehende Abbildung 18 und Tabelle 7.
Verwenden Sie dafür vorzugsweise zwei geeichte Lineale.
Tabelle 7:
Lagergruppe
1
2

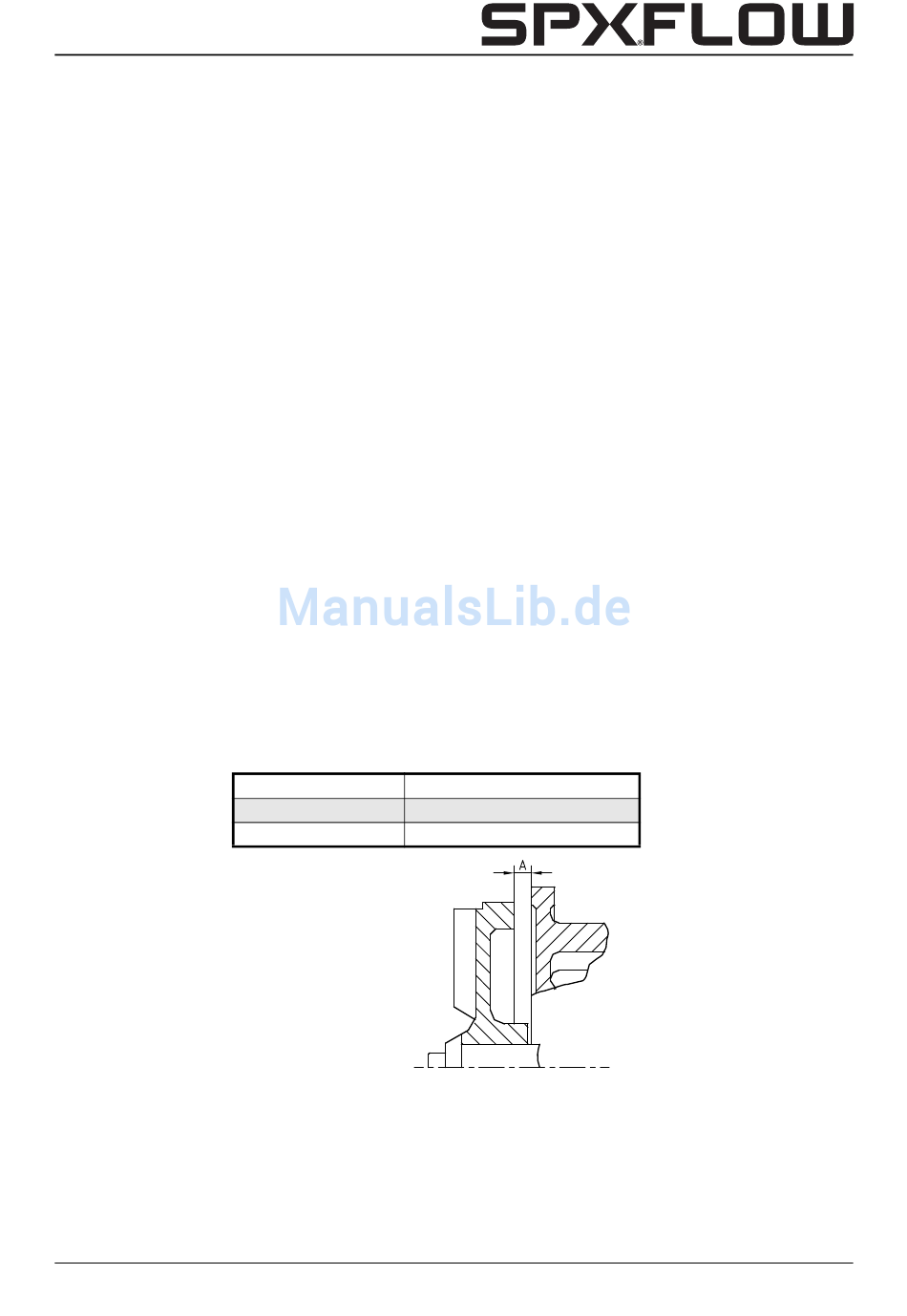

Abbildung 18:Einstellung des Laufrades FREM.
3 Das Laufrad gut gegen die Lineale drücken und die Stellschraube (2280) anziehen.
Demontage und Montage
A +/- 0,05
6
10
49
