7.7.4
7.7.5
40

Demontage der Gleitringdichtung M7N

Die verwendeten Positionsnummern beziehen sich auf Abbildung 53.
1 Das Laufrad (0120) demontieren, siehe Abschnitt 7.6.3 "Demontage des Laufrades
Lagergruppe 1" und Abschnitt 7.6.5 "Demontage des Laufrades der anderen
Stuhlgruppen".
2 Den Gleitring der Gleitringdichtung (1220) von der Pumpenwelle abnehmen.
3 Den Zwischendeckel (0110) aus dem Lagerträger (2100) entfernen.
4 Den Wellendichtring (1235) entfernen und den Gegenring der Gleitringdichtung aus
dem Zwischendeckel drücken.

Montage der Gleitringdichtung M7N

1 Ein wenig Fett auf den Wellendichtring (1235) auftragen und diesen in den
Zwischendeckel (0110) setzen.
2 Legen Sie den Zwischendeckel der Pumpe flach ab. Versehen Sie die
Dichtungskammer mit etwas Glyzerinspray und schieben Sie den Gegenring der
Gleitringdichtung (1225) gerade ein. Die Nut im Flanschring muss mit der Position
des Sicherungsstifts (1270) übereinstimmen, da andernfalls der Gegenring zerstört
wird!
3 Die Pumpenwelle oder die Steckwelle mit einer konischen Montagehülse versehen.
4 Den Zwischendeckel über die Pumpenwelle (2200) in den Lagerträger (2100)
einsetzen.
5 Den Gleitring der Dichtung auf die Pumpenwelle schieben. Der O-Ring darf nicht
über die Welle rollen! Vorher ein wenig Glyzerinspray aufbringen.
6 Die Position des Gleitrings auf der Pumpenwelle auf Maß X (siehe Abbildung 15 und
zugehörige Tabelle) einstellen und mit Stellschraube (1220) festsetzen.
7 Die Montagehülse entfernen.
8 Laufrad und die übrigen Teile montieren, siehe Abschnitt 7.6.4 "Montage des
Laufrades Lagergruppe 1" und Abschnitt 7.6.6 "Montage des Laufrades sonstige
Lagergruppen".

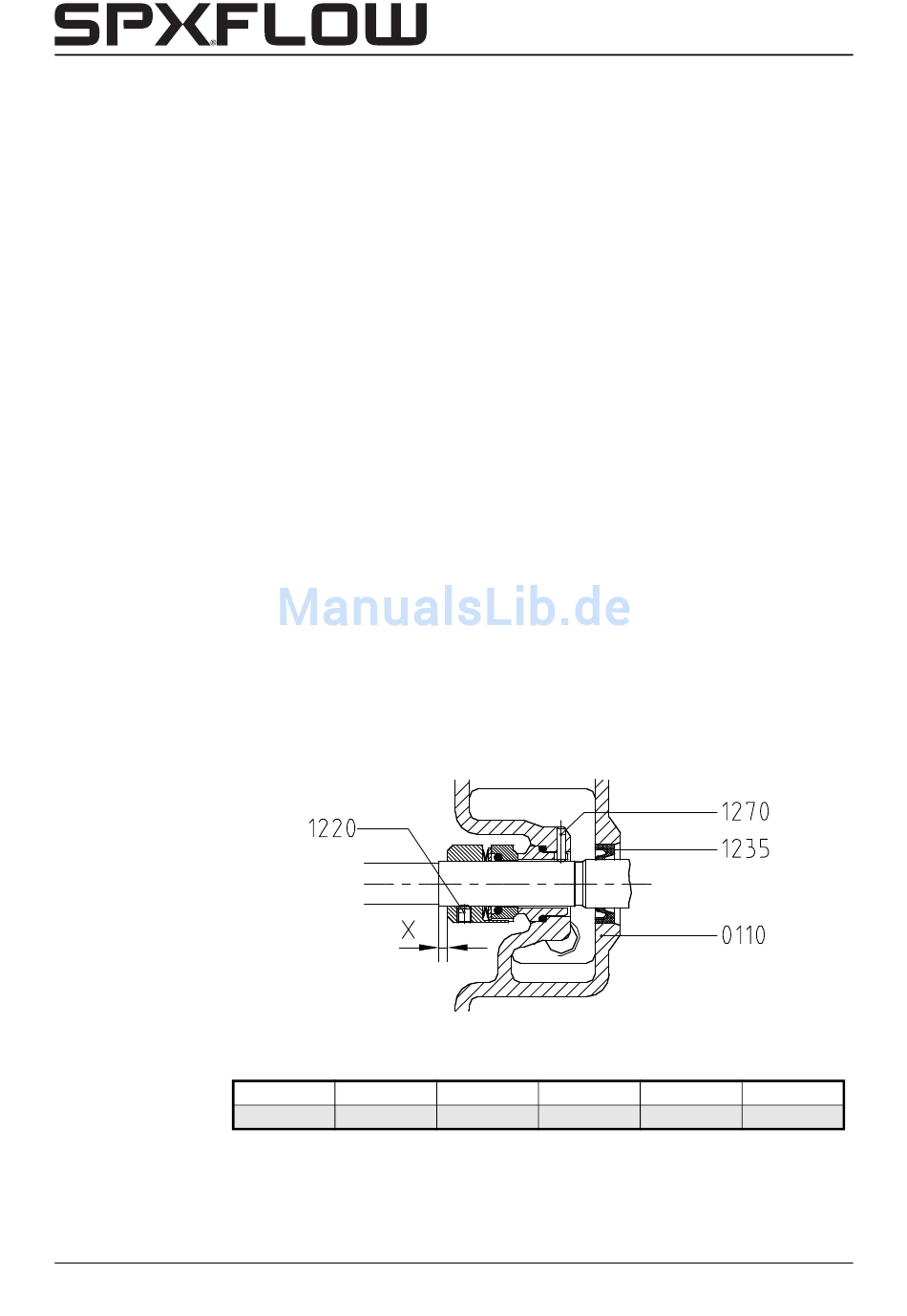

Abbildung 15:Einstellen der einfachwirkende Gleitringdichtung.
Welle ø
16
X
23
Demontage und Montage
25
30
3
7
40
50
0
10,8
FRE/DE (1710) 9.3
