FreFlow
7.5.4
FRE/DE (1710) 9.3

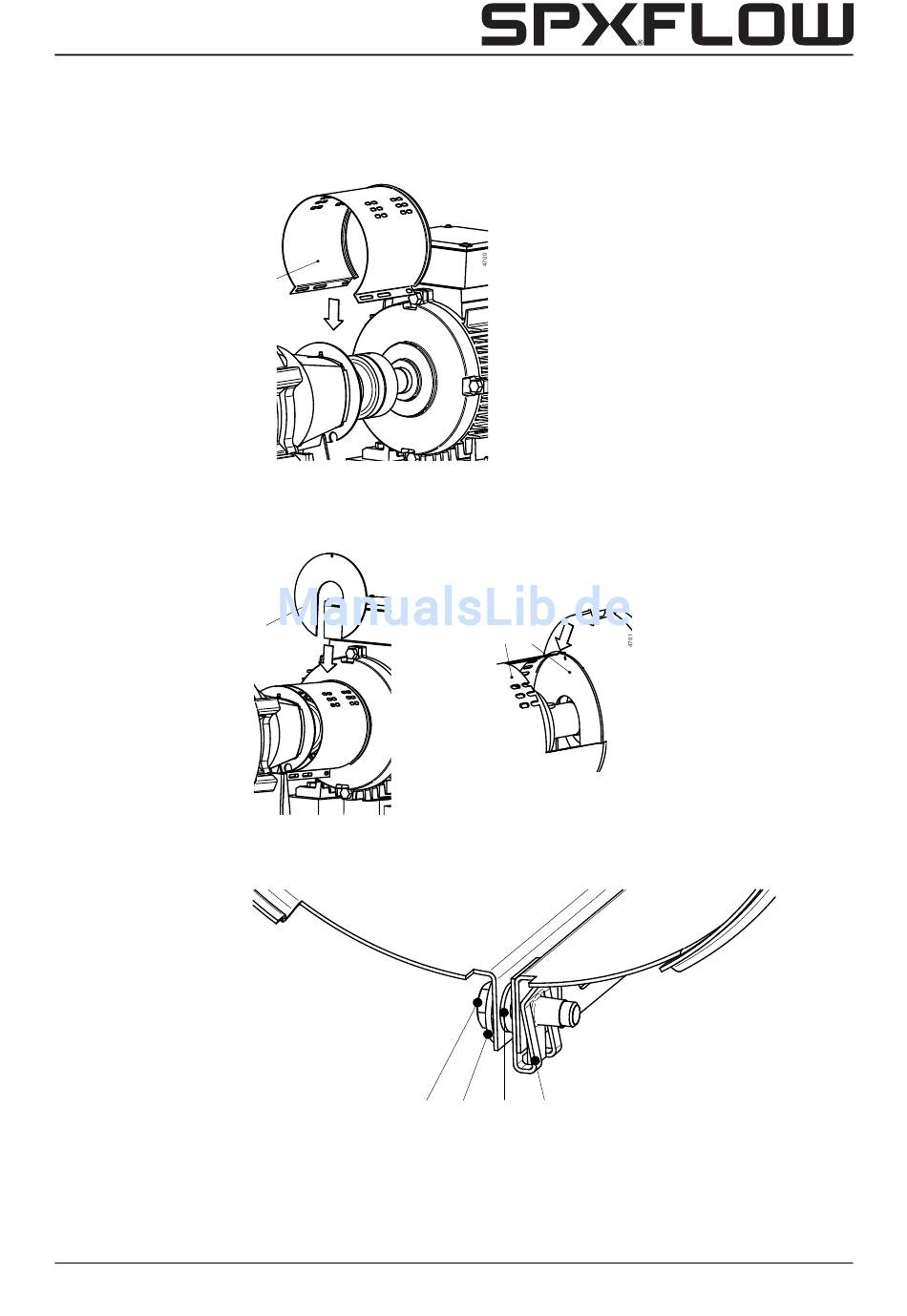

Montage der Kupplungsschutzhaube

1 Die Schutzhaube (0270) auf der Motorseite montieren. Die ringförmige Rille muss
sich auf der Motorseite befinden.
0270
Abbildung 7: Montage des Mantels auf der Motorseite.
2 Die Montageplatte (0280) über die Motorwelle legen und in die ringförmige Rille der
Schutzhaube stecken.
0280
Abbildung 8: Montieren der Montageplatte auf der Motorseite.
3 Schutzhaube schließen und Schraube (0960) anbringen. Siehe Abbildung 9.
0960
Abbildung 9: Montieren der Haube.
Demontage und Montage
0270 0280
0970 0980 0990
33
