FRES

Montage des Elektromotors

Der Elektromotor muss mit einem antriebsseitigen Festlager ausgerüstet sein.
Die verwendeten Positionsnummern beziehen sich auf Abbildung 49.
1 Kontrollieren Sie, dass das axiale Spiel der Motorwelle nicht mehr als 0,3 mm beträgt.
2 Den Elektromotor vertikal mit dem Wellenende nach oben legen. Die Welle auf der
Ventilatorseite abstützen, so dass die Welle zur Motorflanschseite gedrückt wird. Das
axiale Spiel ist dann aufgehoben.
3 Bei Motoren bis zu einer Baugröße IEC 112 die Passfeder aus dem
Motorwellenende entfernen.
4 Die Steckwelle (2200) über das Ende der Motorwelle schieben.
5 Die zwei Stellschrauben (2280) in die Nabe der Steckwelle bis in die Passfedernut
schrauben, ohne sie festzuziehen, mit Loctite 243 sichern. Bei Motoren, die größer
sind als IEC 112, wird nur eine Stellschraube auf der Pumpengehäuseseite
verwendet!
6 Die Traglaterne (0250) auf den Motor legen und sie mit Schrauben (0850) und
Muttern (0900) arretieren.

Einstellen des Laufrades

1 Den Zwischendeckel (0110), die Gleitringdichtung (1220) und das Laufrad (0120)
montieren.
2 Das Laufrad auf einen Abstand A zwischen der Rückseite des Laufrades und dem
Zwischendeckel einstellen. Siehe nachstehende Abbildung 17 und
Tabelle 6.Verwenden Sie dafür vorzugsweise zwei geeichte Lineale.
Tabelle 6:
Lagergruppe
1
2
3

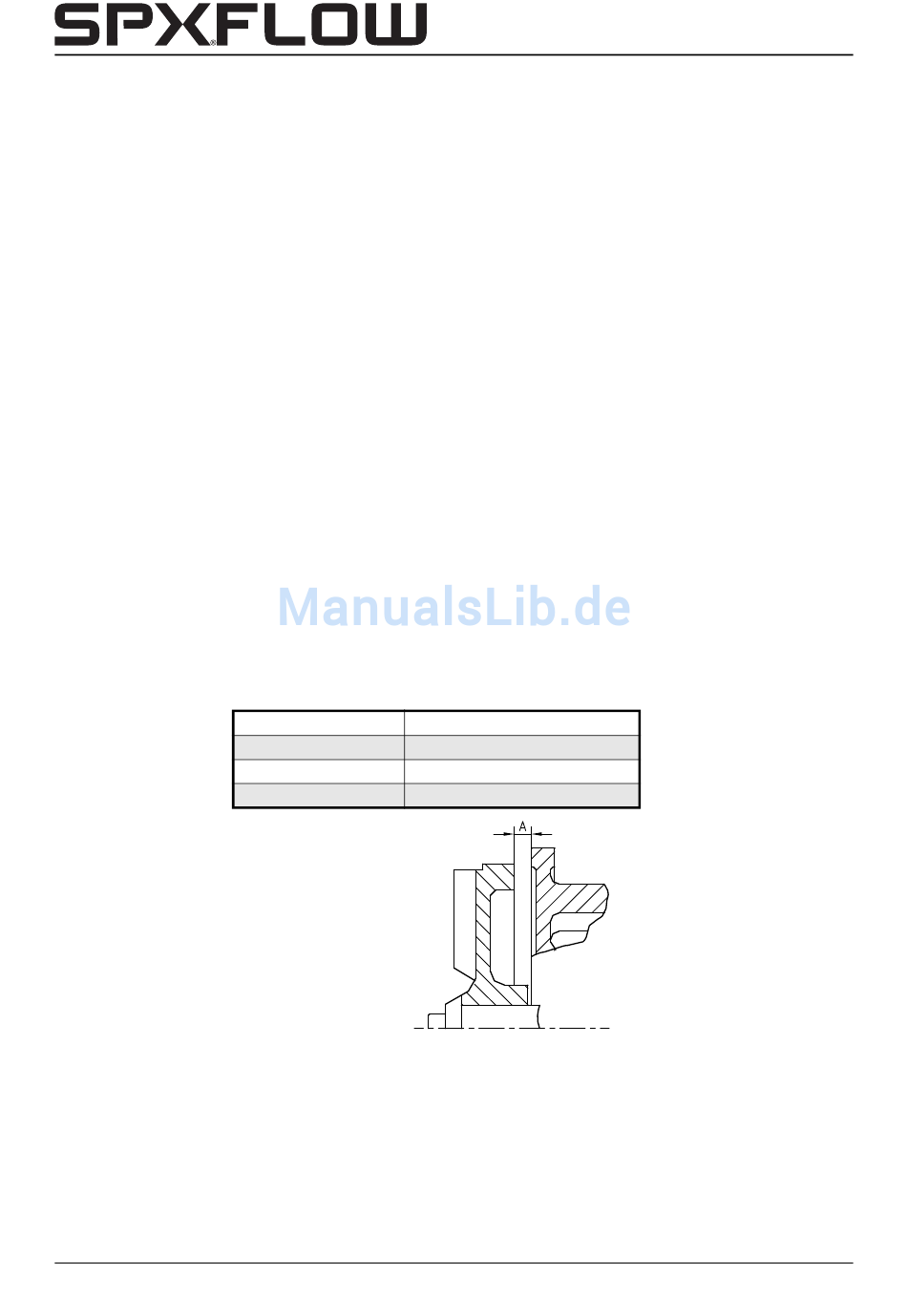

Abbildung 17:Einstellung des Laufrades FRES.
3 Das Laufrad gut gegen die Lineale drücken, und die Stellschrauben (2280) anziehen.
4 Bei Motoren, die größer sind als Baugröße IEC 112: Die Motorwelle mit einem
Bohrloch versehen, und die zweite Stellschraube mit Loctite 243 montieren. Die
beiden Stellschrauben gut festziehen.
Demontage und Montage
A +/- 0,05
6
10
16,75
FRE/DE (1710) 9.3
