7.8
7.8.1
➢
42
6 Montieren Sie den Gleitring der Gleitringdichtung (1220) auf die Aufnahmehülse.
Justieren Sie auf die X1-Größe in Abbildung 16 mit entsprechender Tabelle. Ziehen
Sie dann die Sicherungsschraube an.

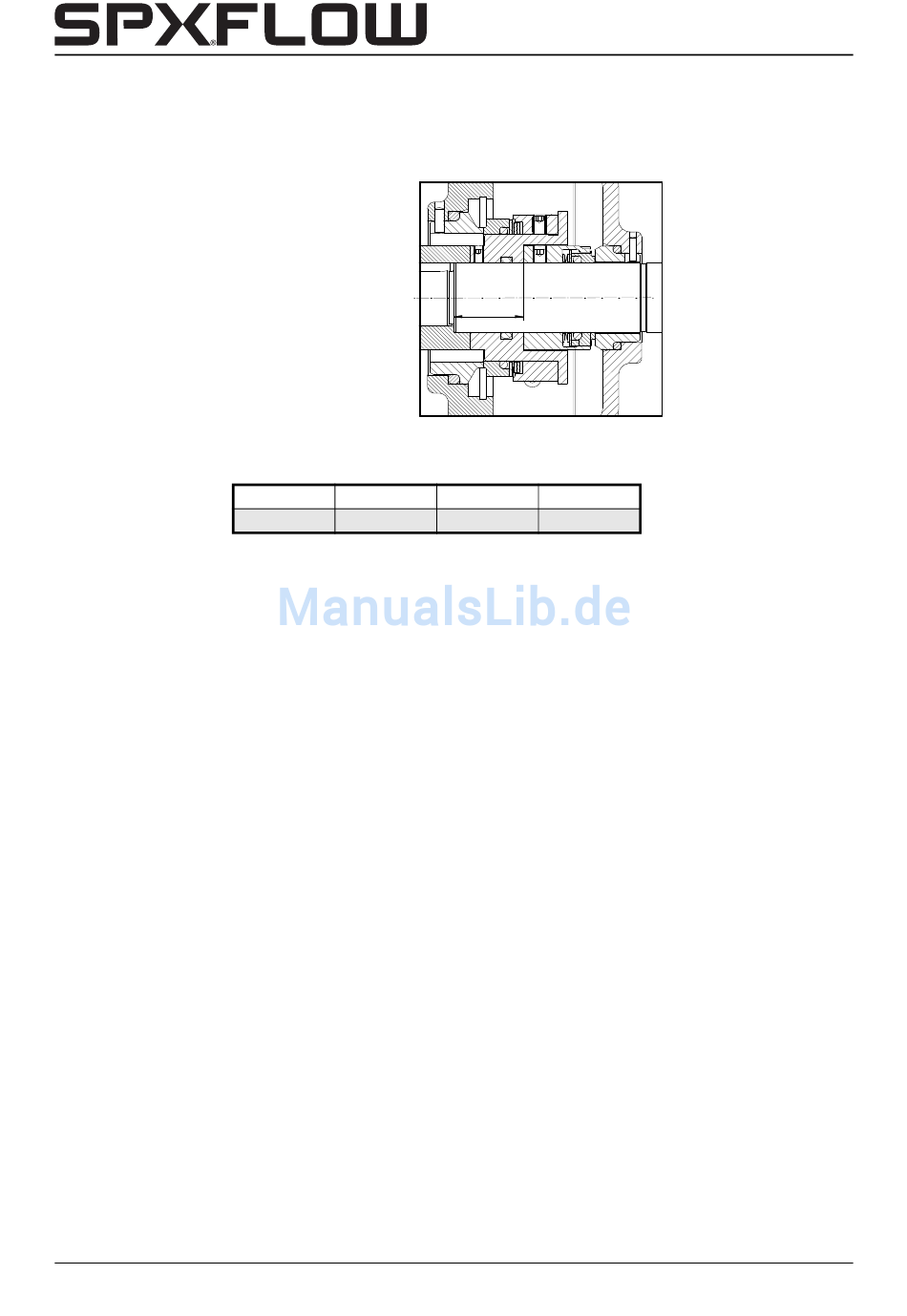

Abbildung 16:Einstellen der doppeltwirkenden Gleitringdichtung MD1.
Welle ø 16
X 43
7 Montieren Sie die Aufnahmehülse (1200) mit dem Gleitring der Gleitringdichtung
(1225) auf die Welle.
8 Montieren Sie den Zwischendeckel in die richtige Position gegenüber dem
Lagerträger (2100).
9 Montieren Sie den Dichtungsdeckel (1230) mit dem Zwischendeckel. Überprüfen
Sie, ob die Position in Bezug auf die Verbindungspunkte korrekt ist. Ziehen Sie die
Schrauben (1800) kreuzförmig fest. Der Deckel muss gerade aufliegen!
10 Montieren Sie das Laufrad und die anderen Teile, siehe Abschnitt 7.6.6 "Montage des
Laufrades sonstige Lagergruppen".

Lagerung

Anweisungen für die Montage und Demontage der Lager
Vor Montage und Demontage erst die nachfolgenden Anweisungen durchlesen. Halten
Sie sich bei der Demontage und Montage der Lager genau an diese Anweisungen.
Demontage:
• Die Lager müssen immer mit einem geeigneten Kugellagerzieher von der
Pumpenwelle gezogen werden.
• Wenn kein geeigneter Kugellagerzieher zur Verfügung steht, vorsichtig auf den
Innenring des Lagers klopfen. Dazu einen normalen Hammer und einen Durchschlag
aus Weichmetall benutzen.
Niemals mit einem Hammer auf das Lager schlagen!
Montage:
• Sorgen Sie für saubere Arbeitsbedingungen.
• Lassen Sie die Lager solange wie möglich in der Verpackung.
• Kontrollieren Sie ob die Oberflächen der Pumpenwelle und der Lagersitze frei von
Beschädigungen sind.
• Vor der Montage die Pumpenwelle und andere relevante Teile leicht einölen.
Demontage und Montage
X1
25 30
18,8 30
FRE/DE (1710) 9.3
