Selbstansaugende Wirkung

Unter normalen Umständen sind FreFlow Pumpen ohne Hilfe von zusätzlicher Apparatur
(separate Luftpumpe, Fuß- oder Rückschlagventilen, Hilfsleitungen) selbstansaugend.
Ansaughöhen bis 7 m sind möglich. Die selbstansaugende Wirkung beruht auf dem
Injektionsprinzip: die Pumpe muss einmalig mit Flüssigkeit gefüllt werden. Nachdem die
Pumpe eingeschaltet ist, wird erst die Luft (oder das Gas) aus der Saugleitung
abgepumpt.
Die angesaugte Luft wird mit der Flüssigkeit, die sich im Laufrad befindet, vermischt.
Durch die Zentrifugalwirkung strömt die Flüssigkeit/Luft-Mischung aus dem
Schlackengehäuse in die obere Hälfte des Pumpengehäuses. Infolge der geräumigen
Abmessungen des Pumpengehäuses nimmt die Strömungsgeschwindigkeit hier stark ab
und die Flüssigkeit bekommt Gelegenheit zum Entlüften. Die Luft verschwindet in der
Druckleitung. Die entlüftete Flüssigkeit hat eine höhere Dichte (= spezifisches Gewicht)
als die Flüssigkeit mit Luft im Schlackengehäuse. Dadurch strömt Flüssigkeit in das
Schlackengehäuse zurück (bei dem Pumpen der Lagerbockgruppe 4 strömt die
Flüssigkeit über den Einlauf des Laufrades zurück) und wird dort erneut belüftet und
anschließend oben im Pumpengehäuse wieder entlüftet. Das Flüssigkeitsniveau in der
Saugleitung steigt, weil die Luft daraus abgesaugt wird.
Sobald alle Luft abgesaugt ist, funktioniert die Pumpe als normale Kreiselpumpe.
Bedingung für eine gute Funktion ist, dass angesaugte Luft ohne Gegendruck über die
Druckleitung entweichen können muss. In der Pumpe ist kein Rückschlagventil
vorhanden, deshalb können die Saug- und Druckleitung nach dem Abschalten der
Pumpe leerhebeln. Im Pumpengehäuse bleibt jedoch immer genügend Flüssigkeit für
eine nächste Ansaugphase zurück. Bei einer voluminösen Saugleitung kann die
Ansaugzeit lange sein. In diesem Fall wird empfohlen, in der Saugöffnung der Pumpe ein
Ventil zu montieren.

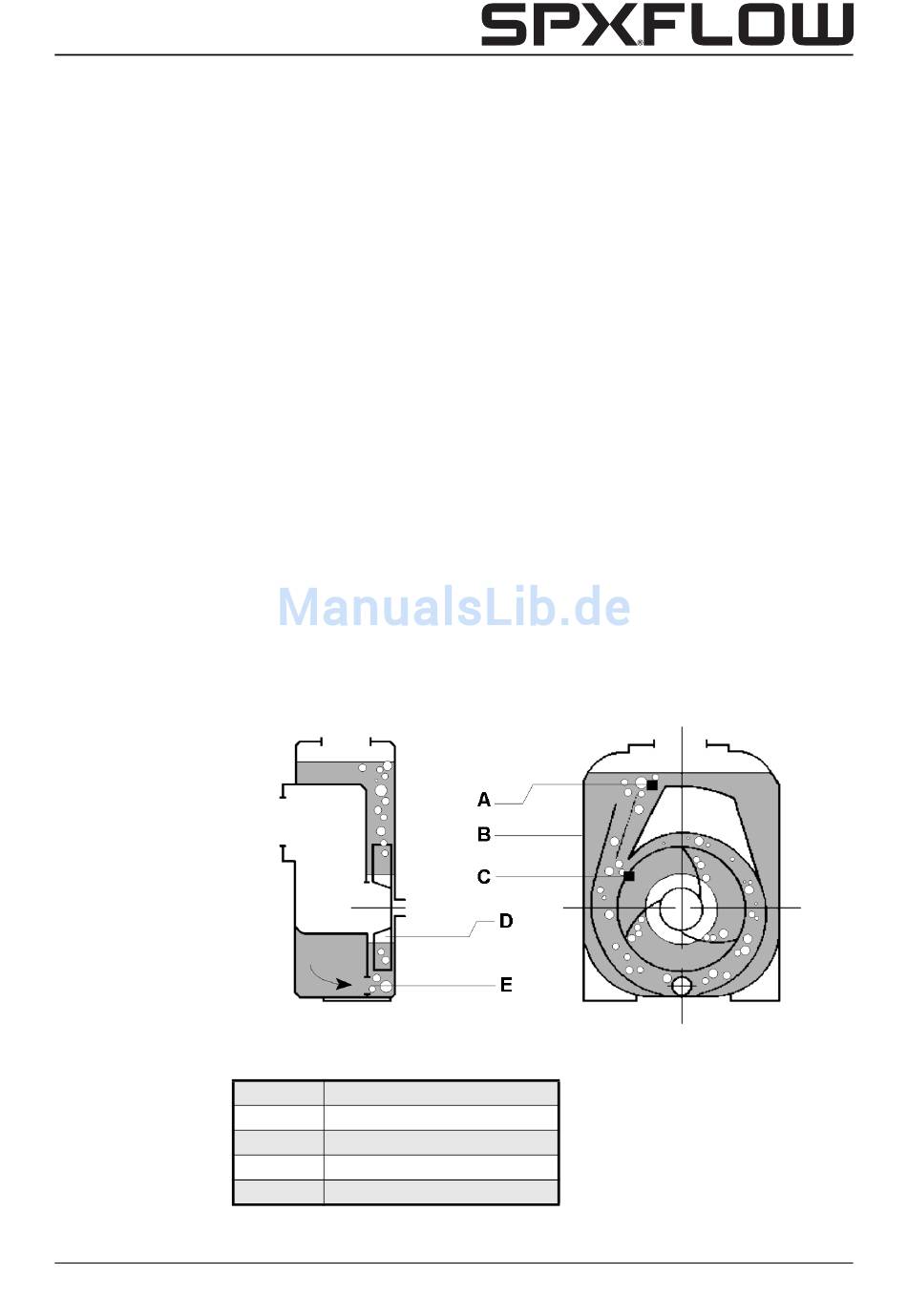

A Wasser/Luft-Trennung
B Pumpengehäuse
C Schlackengehäuse
D Laufrad
Rückströmöffnung
E
