3.4.4
3.5
3.6
FRE/DE (1710) 9.3
3 Die Ausrichtung nochmals mit einem Außentaster (B) an 2 diametral einander
gegenüberliegenden Stellen an den Seiten der Kupplungshälften prüfen, siehe
Abbildung 4.
4 Die Schutzkappe anbringen.
Ausrichttoleranzen für die Kupplung
Die maximal zulässigen Toleranzen für das Ausrichten der Kupplungshälften sind
angegeben in Tabelle 2. Siehe auch Abbildung 5.
Tabelle 2: Ausrichttoleranzen
Außendurchmesser
der Kupplung [mm]
81-95
96-110
111-130
131-140
141-160
161-180
181-200
201-225

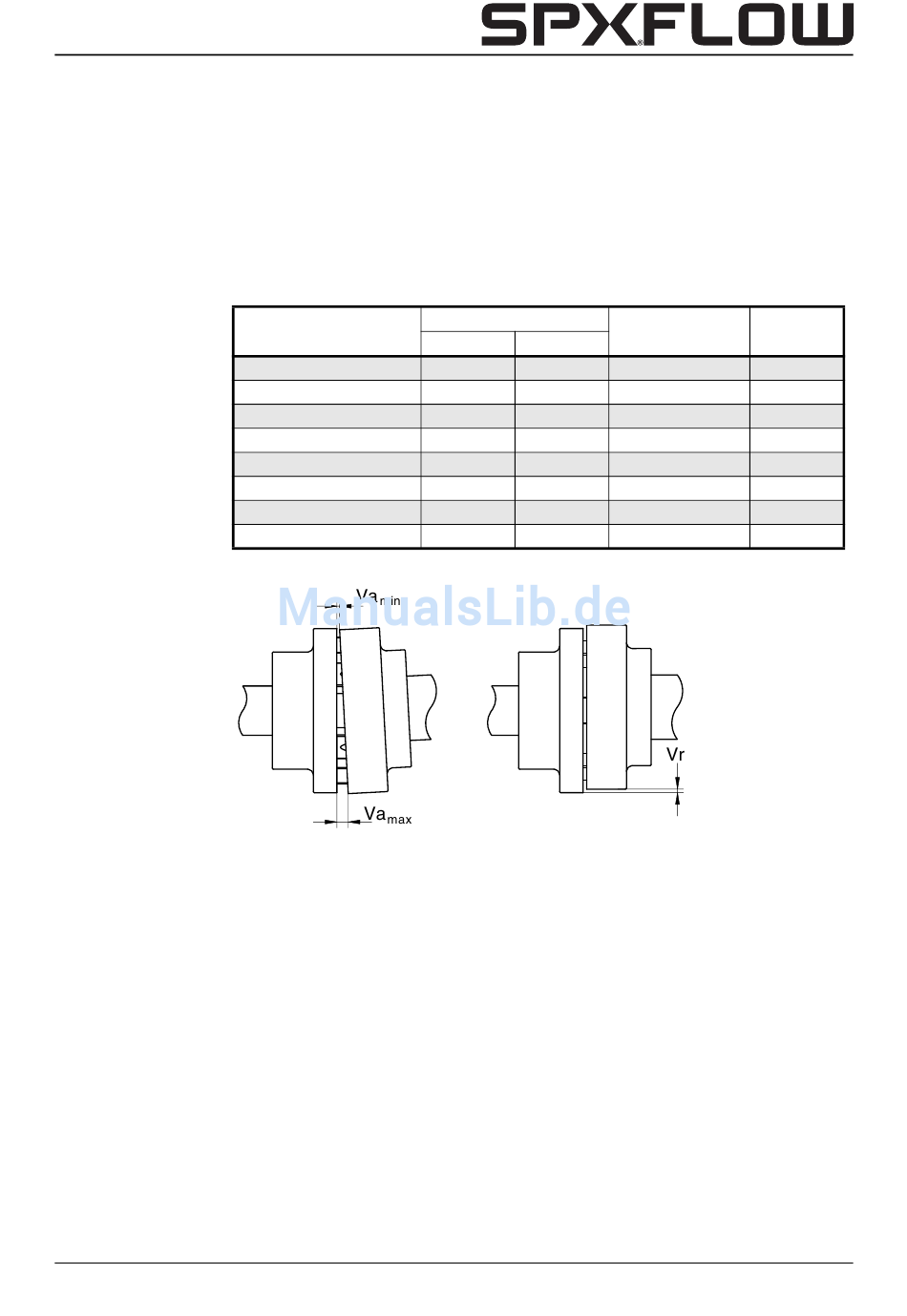

Abbildung 5: Ausrichttoleranzen.

Aufstellung der Pumpen mit angeflanschtem Motor

Pumpen mit angeflanschtem Motor (FRES, FREF, FREM) können direkt auf einem
Fundament befestigt werden, die erneute Ausrichtung von Pumpen- und Motorwelle ist
nicht erforderlich.
Anschlüsse an der Pumpe
Das Anschliessen der Hauptleitungen kann auf verschiedene Weise erfolgen:
1 Mit Gewindeanschluss
- bis 2" für Pumpen aus Gußeisen
- bis 1 1/2" für Pumpen aus Edelstahl
2 Ab ≥Rp50 sind für das Anschließen der Hauptleitungen gebohrte Löcher im
Pumpengehäuse vorgesehen.
V
min [mm] max [mm]
2 4
2 4
2 4
2 4
2 6
2 6
2 6
2 6
Anlage
Va - Va
max min
Vr
max
[mm]
0,15 0,15
0,18 0,18
0,21 0,21
0,24 0,24
0,27 0,27
0,30 0,30
0,34 0,34
0,38 0,38
[mm]
21
