4 Schutzhaube (0270) auf der Pumpenseite montieren. Haube über die vorhandene
Schutzhaube auf der Motorseite installieren. Die ringförmige Rille muss sich auf der
Pumpenseite befinden.
0270

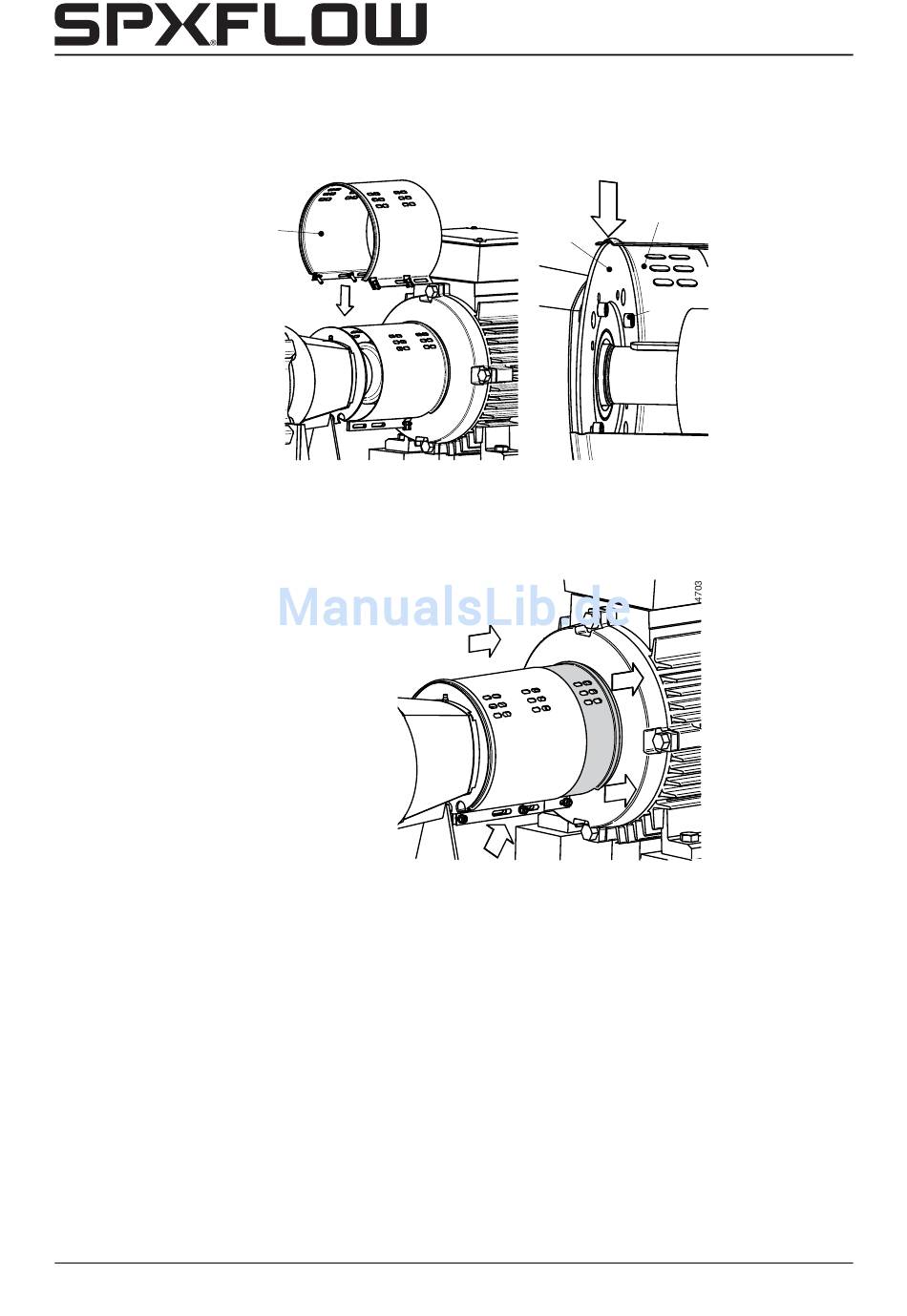

Abbildung 10:Montieren des Mantels auf der Pumpenseite.
5 Schutzhaube schließen und Schraube (0960) anbringen. Siehe Abbildung 9.
6 Die Schutzhaube auf der Motorseite so weit wie möglich in Richtung Motor schieben.
Beide Hauben mit Schraube (0960) sichern.
Abbildung 11:Einstellen des Mantels auf der Motorseite.
Demontage und Montage
0270
0275
0940
