Schnellumschaltung Zwischen Ab- Und Cd-Spur - HEIDENHAIN PWM 9 Benutzerhandbuch

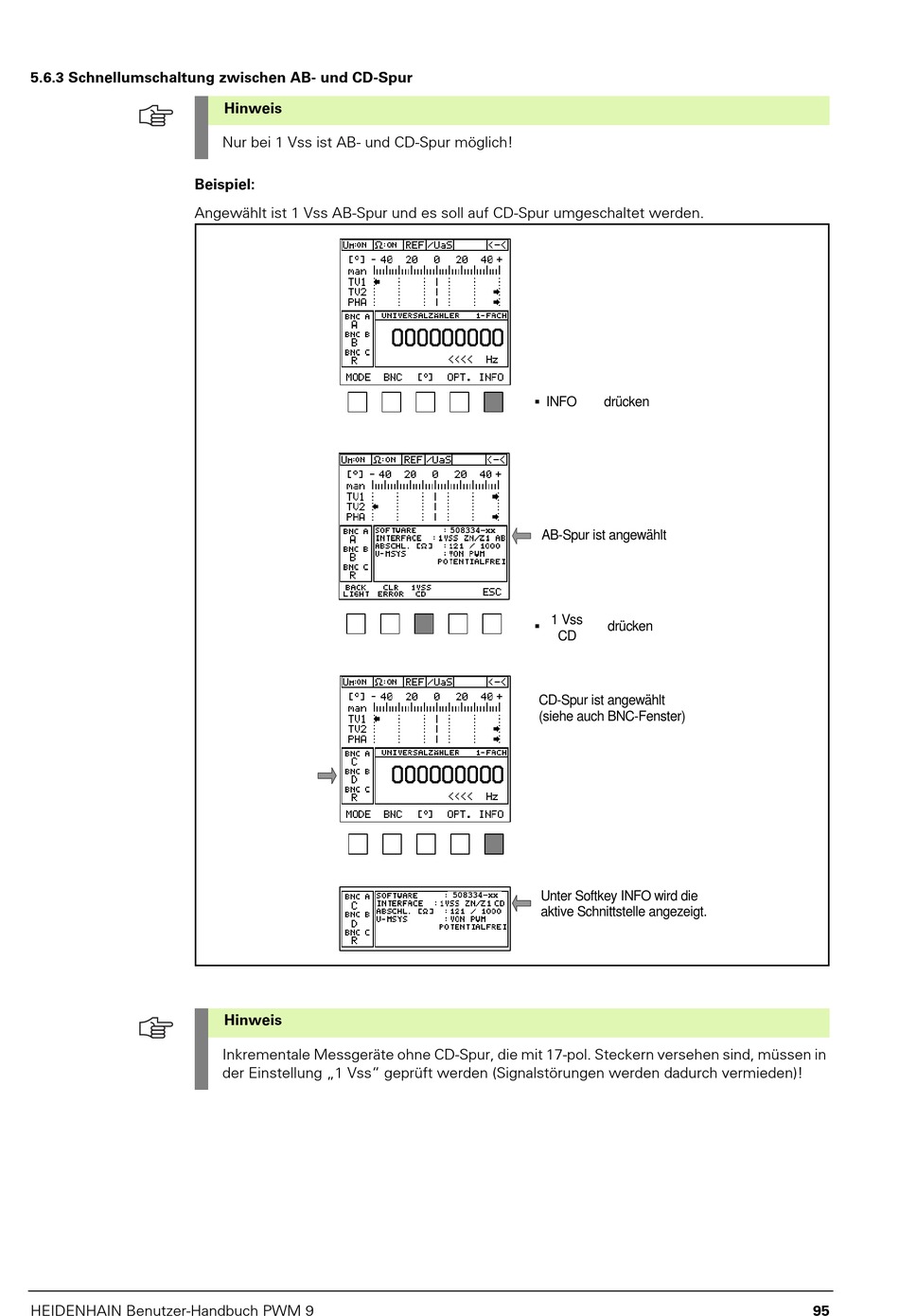

5.6.3 Schnellumschaltung zwischen AB- und CD-Spur

Beispiel:
Angewählt ist 1 Vss AB-Spur und es soll auf CD-Spur umgeschaltet werden.
HEIDENHAIN Benutzer-Handbuch PWM 9
Hinweis
Nur bei 1 Vss ist AB- und CD-Spur möglich!
Hinweis
Inkrementale Messgeräte ohne CD-Spur, die mit 17-pol. Steckern versehen sind, müssen in
der Einstellung „1 Vss" geprüft werden (Signalstörungen werden dadurch vermieden)!
 INFO
drücken
508334-xx
AB-Spur ist angewählt
1 Vss

drücken
CD
CD-Spur ist angewählt
(siehe auch BNC-Fenster)
Unter Softkey INFO wird die
508334-xx
aktive Schnittstelle angezeigt.
95
