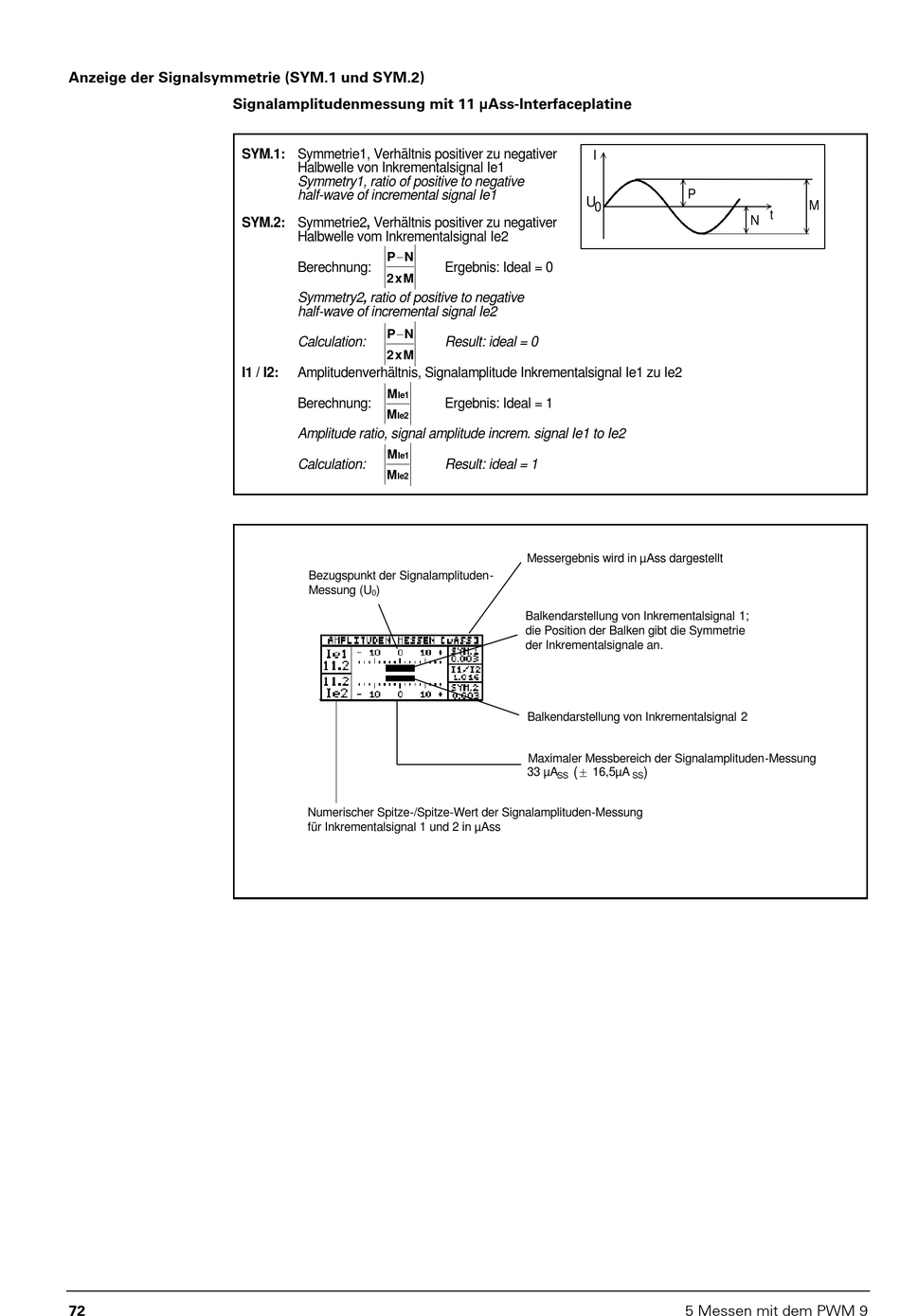

Anzeige der Signalsymmetrie (SYM.1 und SYM.2)
Signalamplitudenmessung mit 11 µAss-Interfaceplatine
72
SYM.1: Symmetrie1, Verhältnis positiver zu negativer
Halbwelle von Inkrementalsignal Ie1
Symmetry1, ratio of positive to negative
half-wave of incremental signal Ie1
SYM.2: Symmetrie2, Verhältnis positiver zu negativer
Halbwelle vom Inkrementalsignal Ie2
P
N
Berechnung:
2
x
M
Symmetry2, ratio of positive to negative
half-wave of incremental signal Ie2
P
N
Calculation:
2
x
M
I1 / I2:
Amplitudenverhältnis, Signalamplitude Inkrementalsignal Ie1 zu Ie2
M
Ie1
Berechnung:
M
Ie2
Amplitude ratio, signal amplitude increm. signal Ie1 to Ie2
M
Ie1
Calculation:
M
Ie2
Bezugspunkt der Signalamplituden-
Messung (U
)
0
Numerischer Spitze-/Spitze-Wert der Signalamplituden-Messung
für Inkrementalsignal 1 und 2 in µAss
I
U
0
Ergebnis: Ideal = 0
Result: ideal = 0
Ergebnis: Ideal = 1
Result: ideal = 1
Messergebnis wird in µAss dargestellt
Balkendarstellung von Inkrementalsignal 1;
die Position der Balken gibt die Symmetrie
der Inkrementalsignale an.
Balkendarstellung von Inkrementalsignal 2
Maximaler Messbereich der Signalamplituden-Messung
(
33 µA
16,5µA
SS
P
N t
)
SS
5 Messen mit dem PWM 9
