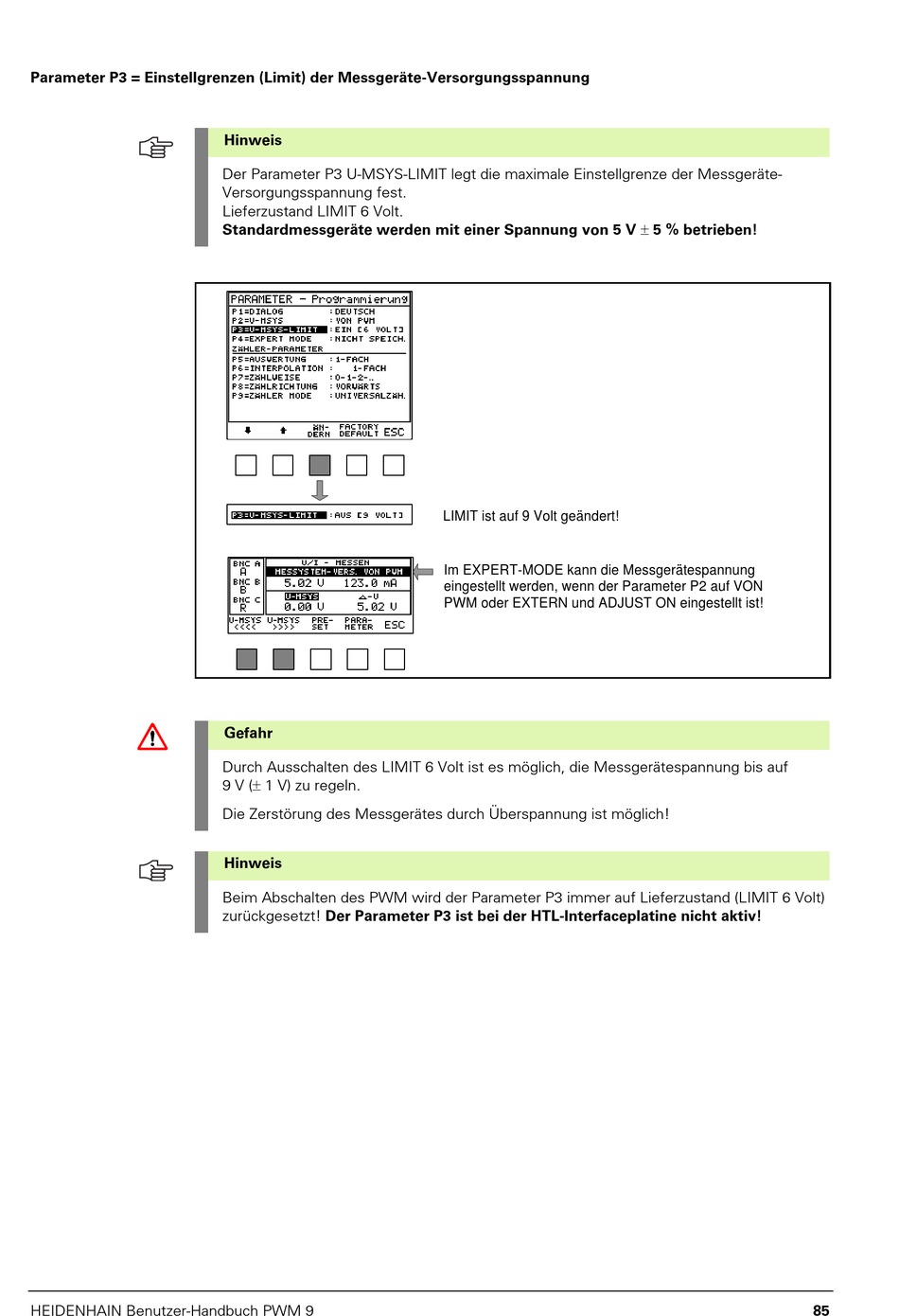

Parameter P3 = Einstellgrenzen (Limit) der Messgeräte-Versorgungsspannung
HEIDENHAIN Benutzer-Handbuch PWM 9
Hinweis
Der Parameter P3 U-MSYS-LIMIT legt die maximale Einstellgrenze der Messgeräte-
Versorgungsspannung fest.
Lieferzustand LIMIT 6 Volt.
Standardmessgeräte werden mit einer Spannung von 5 V 5 % betrieben!
Gefahr
Durch Ausschalten des LIMIT 6 Volt ist es möglich, die Messgerätespannung bis auf
9 V ( 1 V) zu regeln.
Die Zerstörung des Messgerätes durch Überspannung ist möglich!
Hinweis
Beim Abschalten des PWM wird der Parameter P3 immer auf Lieferzustand (LIMIT 6 Volt)
zurückgesetzt! Der Parameter P3 ist bei der HTL-Interfaceplatine nicht aktiv!
LIMIT ist auf 9 Volt geändert!
Im EXPERT-MODE kann die Messgerätespannung
eingestellt werden, wenn der Parameter P2 auf VON
PWM oder EXTERN und ADJUST ON eingestellt ist!
85
