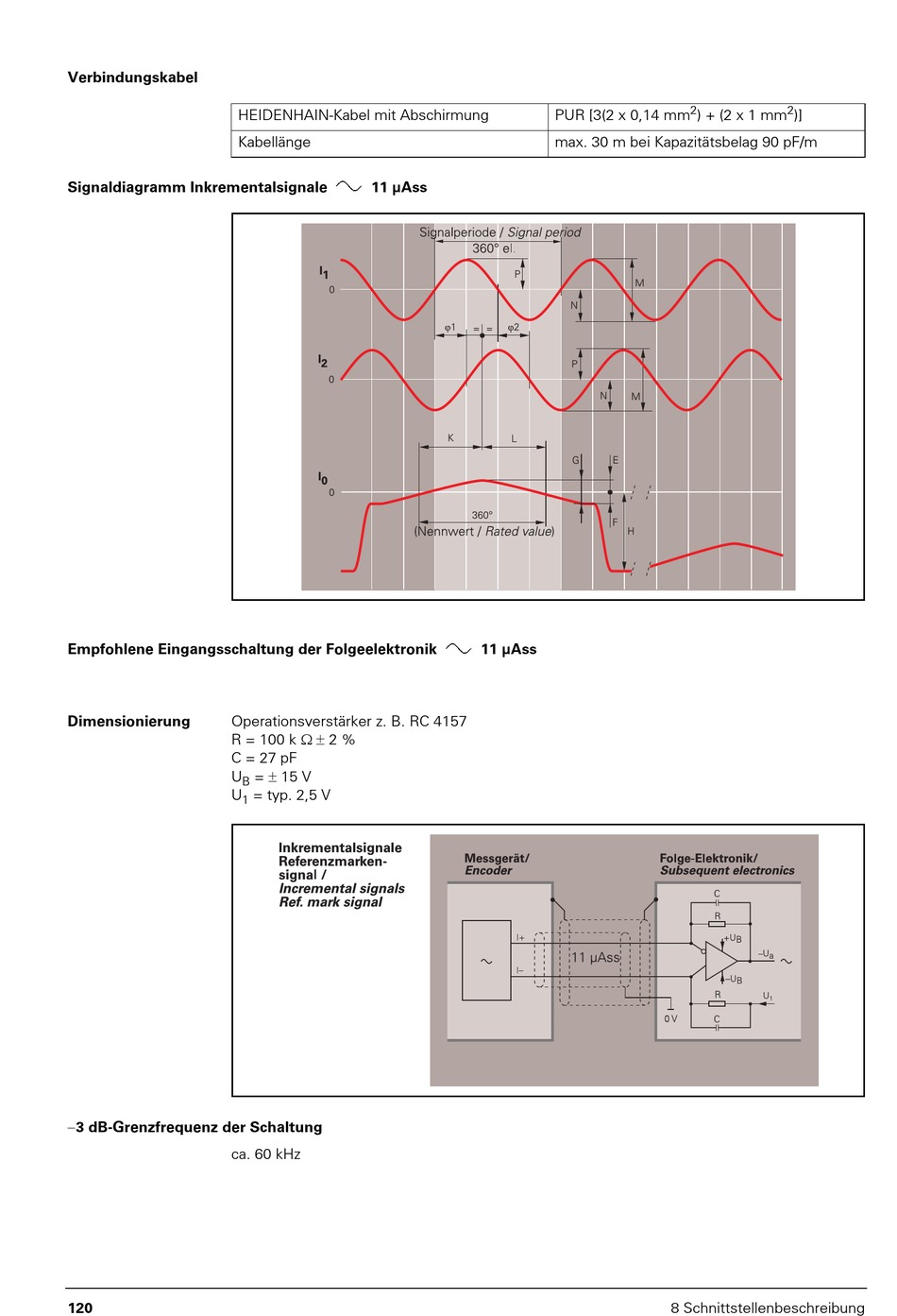

Verbindungskabel
Signaldiagramm Inkrementalsignale
Empfohlene Eingangsschaltung der Folgeelektronik
Dimensionierung
Operationsverstärker z. B. RC 4157
R = 100 k 2 %
C = 27 pF
U
U
3 dB-Grenzfrequenz der Schaltung
ca. 60 kHz
120
HEIDENHAIN-Kabel mit Abschirmung
Kabellänge
11 µAss
= 15 V
B
= typ. 2,5 V
1
PUR [3(2 x 0,14 mm
max. 30 m bei Kapazitätsbelag 90 pF/m
11 µAss
2
2
) + (2 x 1 mm
)]
8 Schnittstellenbeschreibung
