26

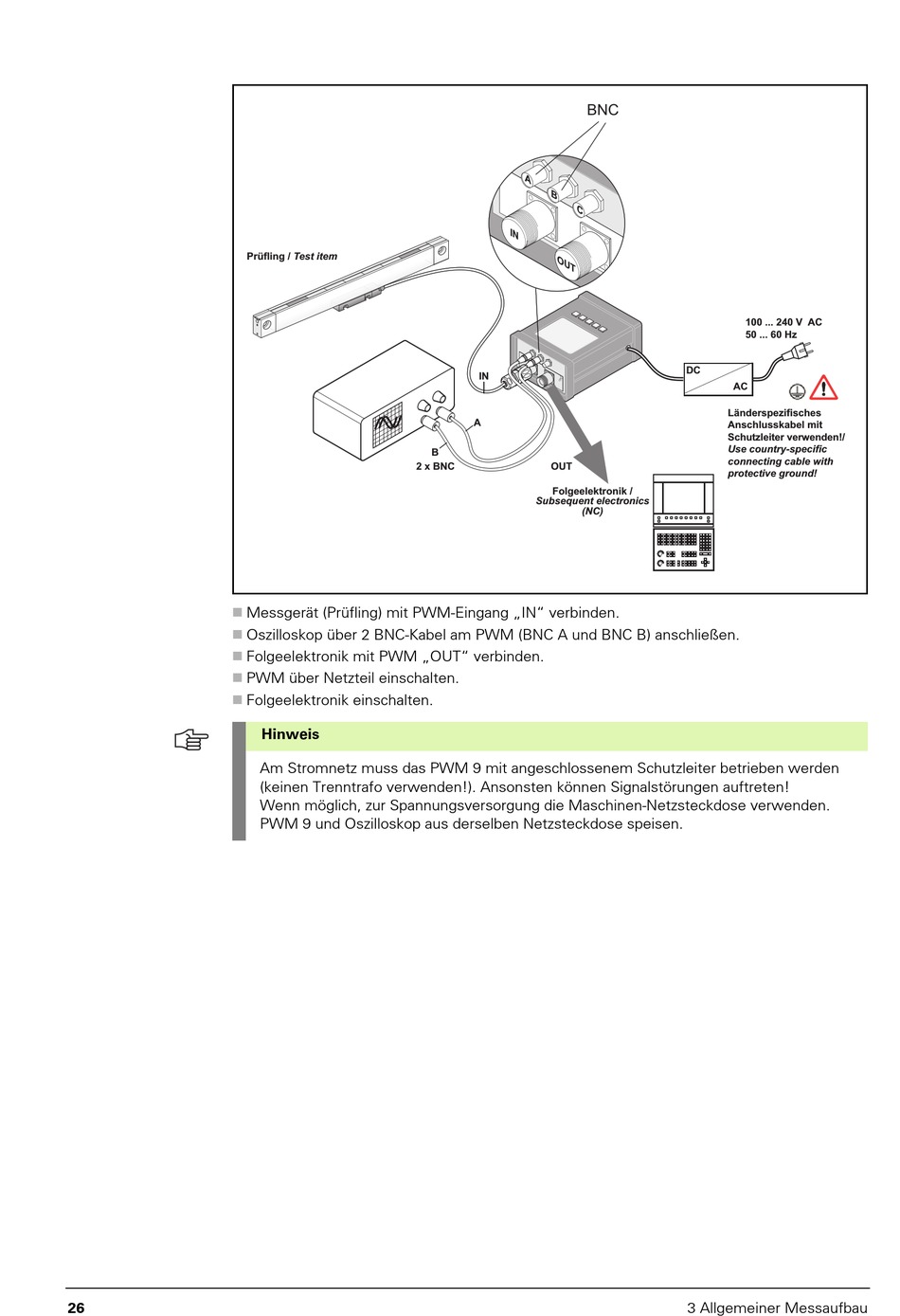

Prüfling / Test item
2 x BNC
Messgerät (Prüfling) mit PWM-Eingang „IN" verbinden.
Oszilloskop über 2 BNC-Kabel am PWM (BNC A und BNC B) anschließen.
Folgeelektronik mit PWM „OUT" verbinden.
PWM über Netzteil einschalten.
Folgeelektronik einschalten.
Hinweis
Am Stromnetz muss das PWM 9 mit angeschlossenem Schutzleiter betrieben werden
(keinen Trenntrafo verwenden!). Ansonsten können Signalstörungen auftreten!
Wenn möglich, zur Spannungsversorgung die Maschinen-Netzsteckdose verwenden.
PWM 9 und Oszilloskop aus derselben Netzsteckdose speisen.
BNC
A
B
C
I N
O U
T
IN
A
B
OUT
Folgeelektronik /
Subsequent electronics
(NC)
100 ... 240 V AC
50 ... 60 Hz
DC
AC
Länderspezifisches
Anschlusskabel mit
Schutzleiter verwenden!/
Use country-specific
connecting cable with
protective ground!
3 Allgemeiner Messaufbau
