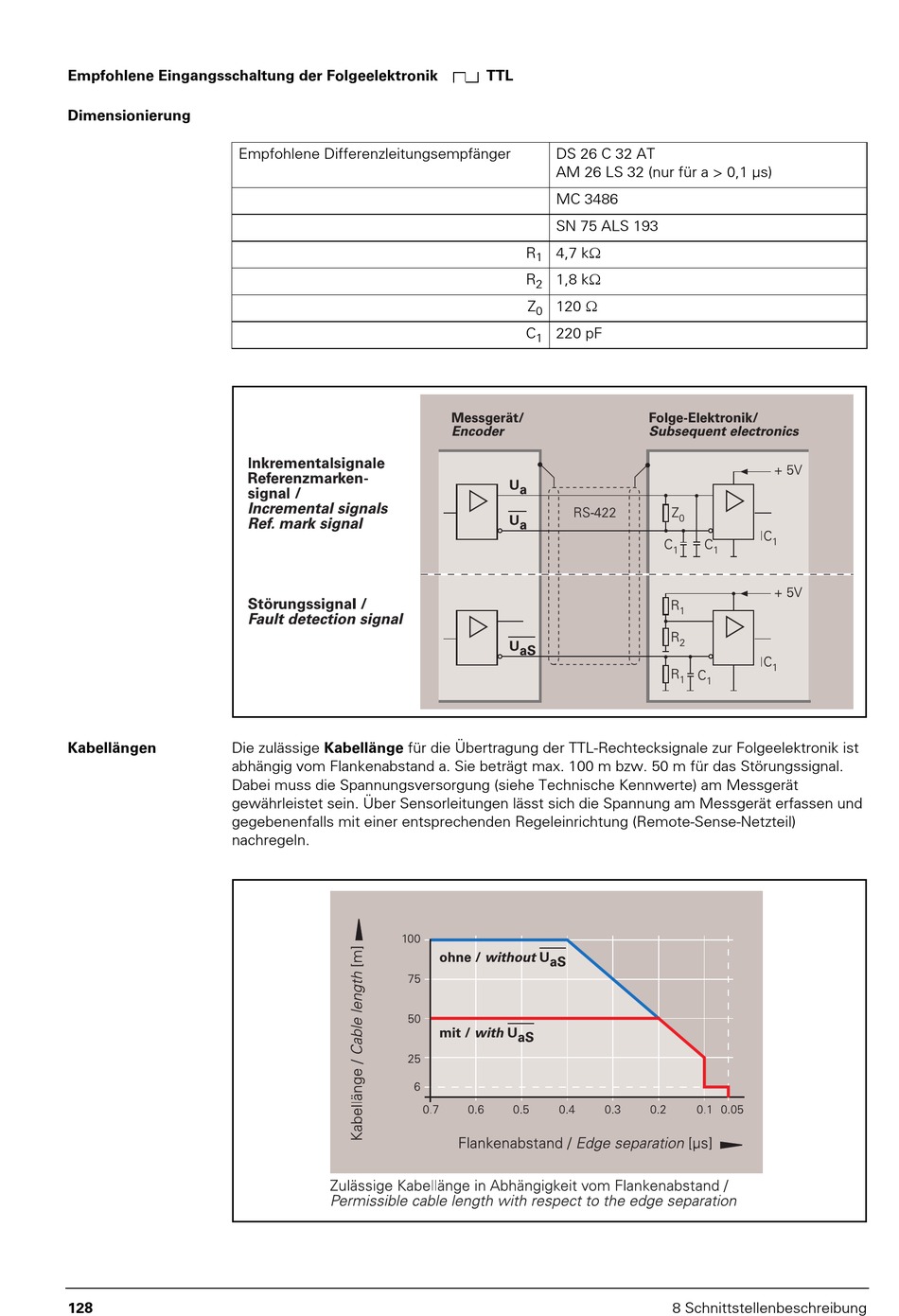

Empfohlene Eingangsschaltung der Folgeelektronik
Dimensionierung
Kabellängen
Die zulässige Kabellänge für die Übertragung der TTL-Rechtecksignale zur Folgeelektronik ist
abhängig vom Flankenabstand a. Sie beträgt max. 100 m bzw. 50 m für das Störungssignal.
Dabei muss die Spannungsversorgung (siehe Technische Kennwerte) am Messgerät
gewährleistet sein. Über Sensorleitungen lässt sich die Spannung am Messgerät erfassen und
gegebenenfalls mit einer entsprechenden Regeleinrichtung (Remote-Sense-Netzteil)
nachregeln.
128
Empfohlene Differenzleitungsempfänger
TTL
DS 26 C 32 AT
AM 26 LS 32 (nur für a > 0,1 µs)
MC 3486
SN 75 ALS 193
R
4,7 k
1
R
1,8 k
2
120
Z
0
C
220 pF
1
8 Schnittstellenbeschreibung
